جزئیات محصول

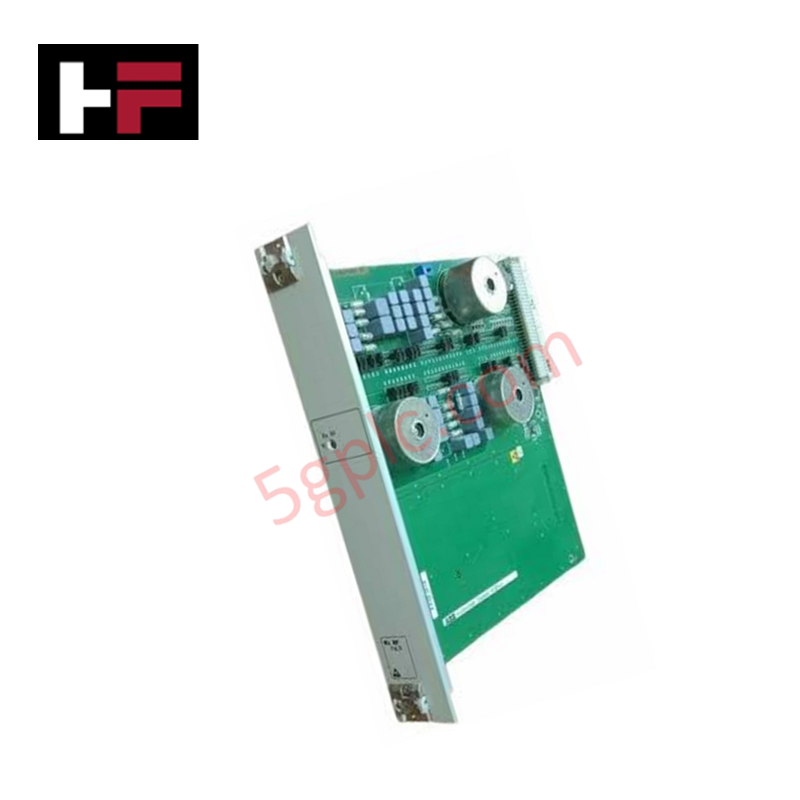

ABB 1KHL015107R0001 که با عنوان P4LR DCS Control Board نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای اجرای کنترل فرایندهای پیچیده و پردازش سیگنال بلادرنگ در پلتفرمهای ABB DCS عمل میکند. این ماژول با معماری پردازنده 4 GHz، حافظه 8 GB RAM و فضای ذخیرهسازی 128 GB SSD، روالهای منطقی با چگالی بالا را اجرا میکند و همزمان اتصال فیلدباس اترنت با سرعت سهگانه و عملکرد باس تغذیه 24 VDC را حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | P4LR |
| شماره قطعه | 1KHL015107R0001 |
| برند | ABB |
| نوع محصول | بردهای کنترل DCS |
| پلتفرم سیستم | سیستم کنترل ABB DCS |
| سرعت پردازنده | 4 GHz |
| حافظه | 8 GB RAM |
| فضای ذخیرهسازی | 128 GB SSD |
| اتصال شبکه | Ethernet 10/100/1000 Base-T |
| ولتاژ کاری | 24 VDC |
| دمای کاری | -20 تا +55 deg C |
| وزن | 0.35 kg |
| ابعاد | 23 cm x 11 cm x 3.4 cm |
| مصرف برق | وابسته به منبع تغذیه سیستم 24 VDC |
باس شبکه قطعی و معماری کنترلر
برد کنترل P4LR DCS از مسیرکشی تراکهای باس داخلی با چگالی بالا استفاده میکند تا سازگاری فلش میانافزار و انتقال فریمهای داده بلادرنگ را روی شبکههای قطعی Ethernet 10/100/1000 Base-T تضمین کند. واحد پردازش داخلی 4 GHz وظایف اسکن پیوسته را مستقیماً از طریق بلوکهای حافظه داخلی مدیریت میکند و هیچگونه تأخیر ارتباطی برای بردهای I/O متصل به زیررک ایجاد نمیکند. مسیرهای تراک با پهنای باند بالا از برخورد باس داده در طول چرخههای نمونهبرداری چندکاناله بازخورد فرایند جلوگیری میکنند.
سؤالات متداول
س: سختافزار اترنت داخلی کارت 1KHL015107R0001 از چه پروتکلهای شبکهای پشتیبانی میکند؟
پ: لایه فیزیکی شبکه دارای درگاههای رابط Ethernet 10/100/1000 Base-T با مذاکره خودکار برای ارتباطات قطعی و پرسرعت است.
س: برای تأمین برق برد کنترل P4LR به چه مقدار منبع تغذیه الکتریکی اصلی نیاز است؟
پ: این برد از یک باس توزیع برق استاندارد با ولتاژ نامی 24 VDC تغذیه میکند.
س: با توجه به اجرای پردازش توسط پردازنده داخلی 4 GHz، اتلاف حرارتی چگونه مدیریت میشود؟
پ: در بازه دمای کاری -20 تا +55 deg C، گرمای هسته پردازشی از طریق صفحات مسی تخصصی برد مدار به قاب بیرونی شاسی منتقل میشود؛ بنابراین وجود مسیر آزاد عمودی هوا درون محفظه کنترل ضروری است.
راهنمای نصب در محل
- پیش از نصب یا خارج کردن ماژول، منبع تغذیه 24 VDC رک میزبان را ایزوله کرده و قفل و برچسبگذاری کنید.
- برای جلوگیری از آسیب الکترواستاتیکی به تراشههای حافظه و پردازنده داخلی، یک مچبند اتصال زمین ضدالکتریسیته ساکن را به قاب محفظه متصل کنید.
- برد 0.35 kg را در امتداد ریلهای راهنمای کابینت بلغزانید و از همراستایی مکانیکی آن با پینهای راهنمای بکپلین اطمینان حاصل کنید.
- برد را کاملاً درون سوکت قرار دهید و سختافزار نگهدارنده پنل جلویی را محکم کنید تا پیوستگی اتصال زمین حفاظتی (PE) تضمین شود.
- خطوط شبکه پرسرعت Ethernet 10/100/1000 Base-T را با استفاده از کابلهای زوجتابیده شیلددار متصل کنید و شیلدهای اتصال زمین را در نقطه ورود به کابینت همبندی کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
