جزئیات محصول

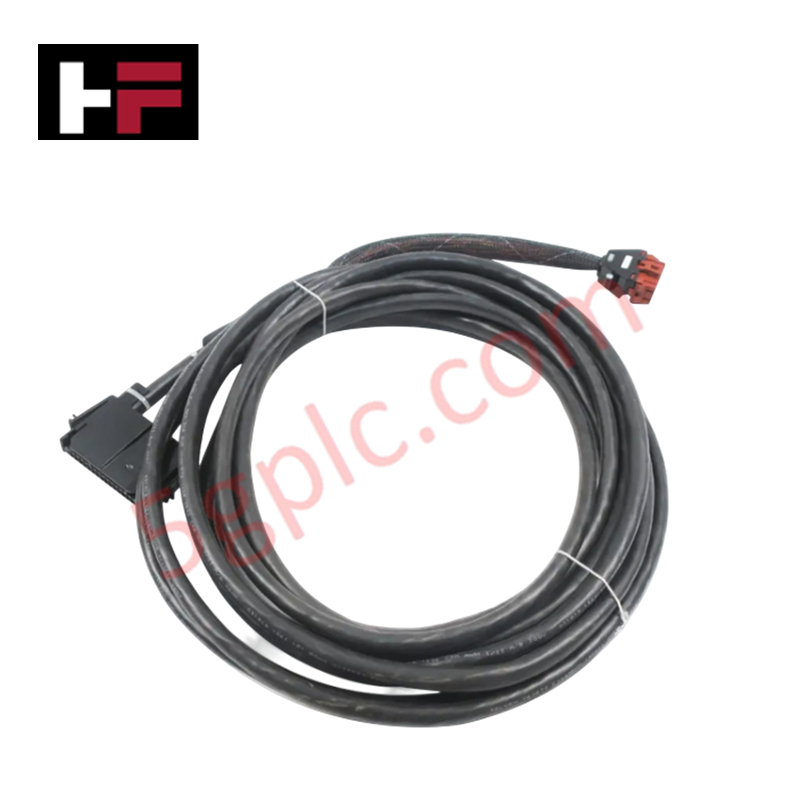

ABB NKTU01-15 بهعنوان کابل پیشساخته اصلی ABB NKTU01 استفاده میشود که برای اجرای سیگنالدهی الکتریکی نقطهبهنقطه در بسترهای ماژول ورودی/خروجی صنعتی و واحد انتهایی (TU) کاربرد دارد. این مجموعه با طول ۱۵ فوت و پوشش ژاکت پلی وینیل کلراید (PVC) ساخته شده است و پیوستگی ساختاری و انتقال فیزیکی مستقیم سیگنالهای عملیاتی گسسته و آنالوگ را بین واحدهای پردازش داخلی کابینت و میدانهای اتصال فیزیکی فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | NKTU01-15 |
| برند | ABB |
| مبدأ | رومانی (ثبت شده در SCIP) |
| وزن | 1.043 کیلوگرم |
| ابعاد | ۲۹۲.۱ میلیمتر × ۲۹۲.۱ میلیمتر × ۶۳.۵ میلیمتر |
| قطر کابل | ۰.۰۶۳۵ میلیمتر (زیرمجموعه هادی هسته) |
| جنس ژاکت | پلی وینیل کلراید (PVC) |
| طول کابل | ۱۵ فوت (۴.۵۷ متر) |
| نوع محصول | کابل پیشساخته |
| دستهبندی WEEE | محصول خارج از دامنه WEEE |
سرعت ارتباط باس بکپلین و کنترل تعیینشده
در اکوسیستم کنترل صنعتی ABB، ABB NKTU01-15 اجرای رسانه فیزیکی با دقت بالا را برای شبکههای ارتباطی با تأخیر کم فراهم میکند. هندسه ویژه هادی داخلی، سرعت ارتباط باس بکپلین ساختاری را بهینه کرده و تضعیف سیگنال را در فرآیندهای مقیاسبندی ورودی/خروجی با چگالی بالا کاهش میدهد. این پیکربندی با حفظ امپدانس کنترلشده و کمینه کردن تداخل الکترومغناطیسی (EMI) و کراستاک بین جفتهای سیگنال مجاور، از برخورد بستههای تعیینشده در شبکههای متصل Profinet و EtherNet/IP جلوگیری میکند. سازگاری دقیق فریمور فلش ماژولهای کنترل میزبان سرعت کلی پردازش رابط را تعیین میکند و ادغام بدون تأخیر انتقال را در ساختارهای انتهایی محلی تضمین مینماید.
سؤالات متداول
س: آیا میتوان مجموعه کابل NKTU01-15 را در حالی که ماژولهای ورودی/خروجی مرتبط روشن هستند، قطع یا وصل کرد؟
ج: خیر. تعویض داغ یا قطع کابل در حالی که ماژول میزبان یا واحد انتهایی تحت توزیع برق فعال است، میتواند حلقه کنترل تعیینشده را مختل کرده و باعث افزایش ولتاژ در بکپلین شود. قبل از قطع فیزیکی، اطمینان حاصل کنید که تمام منابع تغذیه ماژولها غیرفعال شدهاند.
س: محدودیتهای اصلی مسیرکشی ساختاری برای این کابل PVC ۱۵ فوتی در داخل محفظه چیست؟
ج: کابل باید از مسیرهای سیمکشی کمولتاژ اختصاصی عبور کند که حداقل ۱۰۰ میلیمتر از خطوط برق AC با ولتاژ بالا جدا شده باشند تا از القای القایی جلوگیری شود. شعاع خم حداکثر نباید بیش از ۱۰ برابر قطر خارجی کابل باشد تا از ایجاد ریزشکستگی در هادیهای مسی داخلی جلوگیری شود.
راهنمای نصب میدانی
- ارزیابی محیطی: اطمینان حاصل کنید که منطقه عملیاتی در محدوده دمایی و رطوبتی اسمی مشخص شده برای ژاکتهای صنعتی PVC باقی میماند. از قرارگیری مستقیم در معرض مواد شیمیایی خورنده یا تابش مداوم UV خودداری کنید.
- مسیرکشی و جداسازی کابل: کابلهای ارتباطی کمولتاژ و ورودی/خروجی را از سیمکشی کنترل موتور یا توزیع برق با ولتاژ بالا جدا کنید. از لولههای فلزی یا مسیرهای سیمکشی زمینشده برای حفظ یکپارچگی سیگنال استفاده کنید.
- شیلدینگ و زمین کردن: اطمینان حاصل کنید که سیم تخلیه شیلد یکپارچه به درستی به نوار باس زمین شاسی اصلی متصل شده است. از حلقه زدن سیمهای زمین یا ایجاد مسیرهای زمین متعدد خودداری کنید، زیرا این امر جریانهای حلقه زمین ایجاد میکند.
- پشتیبانی مکانیکی: مجموعه کابل را با فاصله حداکثر ۵۰۰ میلیمتر با استفاده از بستهای زیپی صنعتی یا گیرههای کابل محکم کنید. در هر دو رابط ماژول ورودی/خروجی و کانکتور واحد انتهایی، تسکین تنش کافی فراهم کنید.
- تراز کردن کانکتور: پینهای کانکتور کلیددار را دقیقاً قبل از اعمال نیروی محوری هنگام وارد کردن تراز کنید. هر پیچ انگشتی یا مکانیزم قفلکننده را محکم کنید تا از قطعهای ریز ناشی از لرزش جلوگیری شود.
