جزئیات محصول

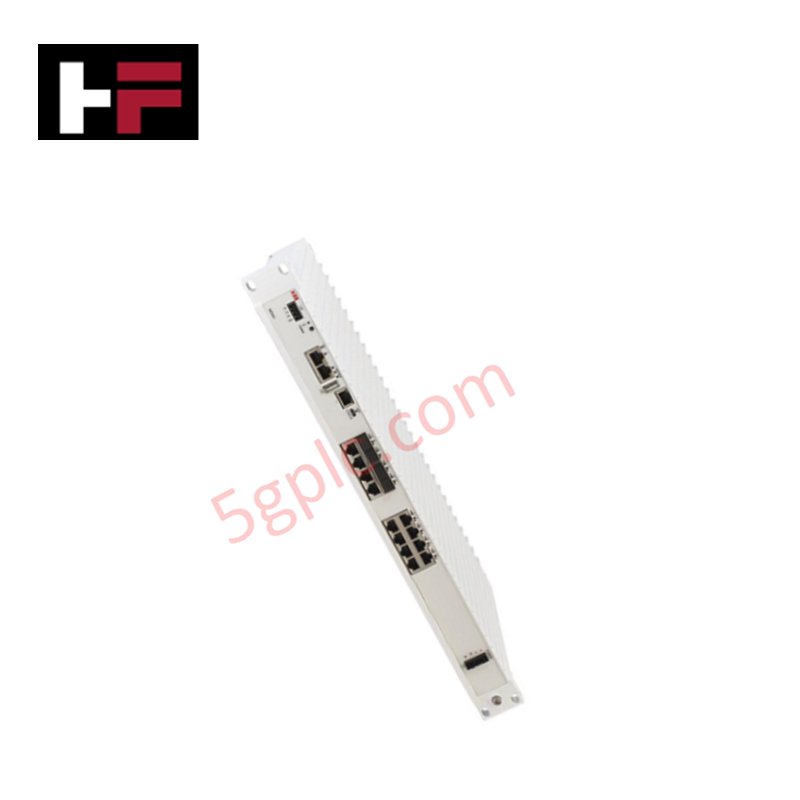

پیکربندی شده برای مسیریابی بستههای با چگالی بالا در توپولوژیهای System 800xA، سوئیچ شبکه ABB NE840 3BSE080211R1 (NE840) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این قطعه مدیریتی لایه ۲ نصب شده روی رک، ترافیک اترنت را در مسیرهای مسی و فیبر نوری توزیع میکند و در عین حال با استفاده از پروتکلهای افزونگی یکپارچه، تغییرات توپولوژی شبکه را کنترل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | NE840 |
| شماره قطعه | 3BSE080211R1 |
| برند | ABB |
| ساخت | سوئد |
| وزن | ۳.۸ کیلوگرم (۸.۳۸ پوند) |
| ابعاد | ۴۶۶ میلیمتر × ۲۵۸ میلیمتر × ۴۳ میلیمتر |
| دمای کاری | منفی ۴۰ تا مثبت ۵۵ درجه سانتیگراد (نگهداری: منفی ۴۰ تا مثبت ۸۵ درجه سانتیگراد) |
| مصرف برق | ۳۵۰ میلیآمپر در ۱۲۰ ولت متناوب ۶۰ هرتز / ۲۲۰ میلیآمپر در ۲۴۰ ولت متناوب ۵۰ هرتز |
| ولتاژ کاری | ۹۰ تا ۲۶۴ ولت متناوب، ۴۷ تا ۶۳ هرتز |
| رابط اترنت | ۸ پورت ۱۰/۱۰۰ TX، ۷ پورت ۱۰/۱۰۰/۱۰۰۰ TX |
| رابط SFP | ۴ اسلات SFP با سرعت ۱۰/۱۰۰/۱۰۰۰ مگابیت بر ثانیه |
| ورودی/خروجی دیجیتال | ۱ ترمینال پیچدار جداشدنی با ۴ پورت |
| رابط پیکربندی | ۱ پورت کنسول USB Micro-B |
| حفاظت در برابر نفوذ | IP40 |
| استانداردهای محیطی | مطابق با G3، دارای گواهی DNV دریایی، RoHS، WEEE |
کنترل صنعتی و تعیینکنندگی شبکه
NE840 همگامسازی تعیینکننده شبکه را با اعمال پارامترهای پیکربندی سریع توپولوژی شبکه (FRNT) در هنگام قطع ارتباط مدیریت میکند. این لایه سختافزاری لایه ۲ با مدیریت جریانهای سوئیچینگ داده تعیینکننده از طریق ماتریس ترکیبی ۱۹ پورتی خود، محدودیتهای سرعت ارتباط باس پشتصفحه را حفظ میکند. سازگاری کامل با فریمورکهای فلش امکان ادغام با شبکههای تعیینکننده Profinet / EtherNet/IP را فراهم میکند و پروفایلهای مقیاسپذیری چگالی ورودی/خروجی در زمان واقعی را بدون ایجاد تأخیر محلی سوئیچ یا نوسان پروتکل چرخهای در گرههای کنترل خودکار ارائه میدهد.
سؤالات متداول
س: روند مکانیکی و الکتریکی بهروزرسانی فریمور سوئیچ NE840 چگونه است؟
ج: بهروزرسانیهای سازگار با فلش فریمور از طریق رابط کنسول USB Micro-B یا پروتکلهای انتقال مبتنی بر شبکه انجام میشود. پیکربندی سوئیچ باید قبل از بارگذاری ذخیره شود، زیرا توالی راهاندازی مجدد حلقههای هدایت لایه ۲ فعال را متوقف میکند.
س: معماری افزونگی FRNT در هنگام خرابی لینک فیزیکی چگونه واکنش نشان میدهد؟
ج: سوئیچ الگوریتم پیکربندی سریع را اجرا میکند که توپولوژی شبکه را مجبور میکند دادهها را در عرض چند میلیثانیه از طریق مسیرهای حلقه جایگزین هدایت کند و از بروز خطاهای تایماوت ارتباط در واحدهای ورودی/خروجی متصل جلوگیری میکند.
راهنمای نصب در محل
- نصب ساختاری روی رک: محفظه ۳.۸ کیلوگرمی را با استفاده از هر چهار پیچ نگهدارنده جلویی در ساختار رک صنعتی استاندارد ۱۹ اینچی محکم کنید تا از تغییر شکل مکانیکی ناشی از لرزشهای کارخانه جلوگیری شود.
- تراز رابط فیبر SFP: قبل از وارد کردن ترنسسیورهای SFP به ۴ اسلات ۱۰/۱۰۰/۱۰۰۰ مگابیت بر ثانیه، تمام سطوح فیبر نوری را تمیز کنید تا از کاهش سیگنال یا از دست رفتن بستهها جلوگیری شود.
- محافظت هادیهای برق: ترمینالهای فاز، نول و زمین منبع تغذیه ۹۰-۲۶۴ ولت متناوب را با استفاده از بلوکهای سیمکشی محافظتشده مستقل به ترمینالهای برق سوئیچ متصل کنید تا از نوسانات ولتاژ جلوگیری شود.
