جزئیات محصول

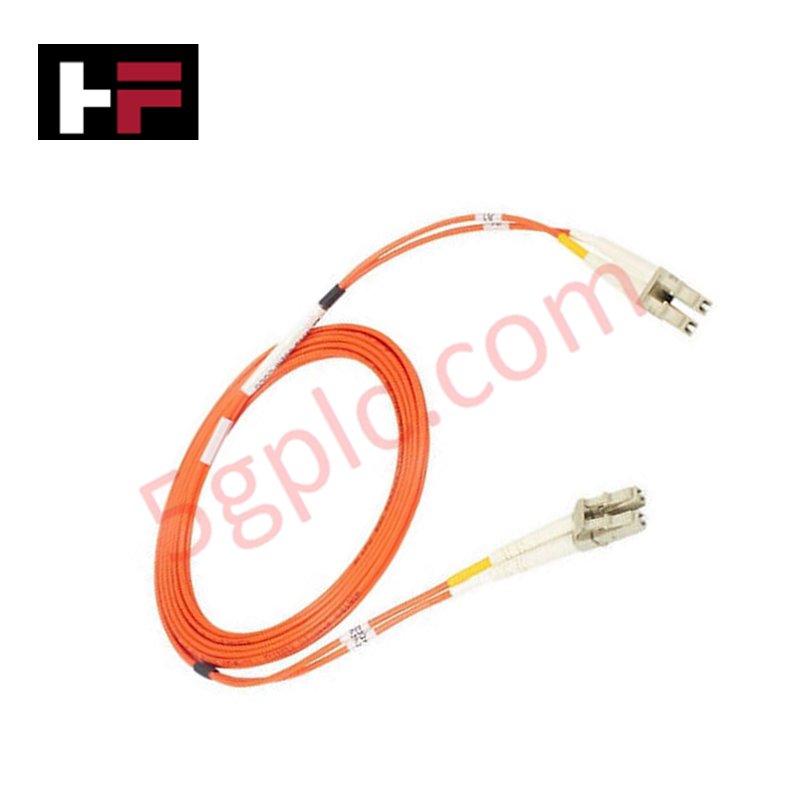

کابل Foxboro EFN110-015M-STLC (کابل پچ فیبر EFN110-015M-STLC) که برای انتقال سیگنال نوری پرسرعت در معماری‌های شبکه DCS پیکربندی شده است، ارتباط فیزیکی/الکتریکی مستقیم میان ماژول‌های ارتباطی فیلد، سوئیچ‌های شبکه و پردازنده‌های کنترل میزبان را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | EFN110-015M-STLC |
| برند | Foxboro |
| مبدأ | چین |
| وزن | 3.00 پوند |
| ابعاد | طول 15 متر |
| دمای کاری | -40 درجه سانتی‌گراد تا +80 درجه سانتی‌گراد |
| مصرف برق | قطعه غیرفعال |
| نوع کابل فیبر | فیبر چندحالته OM1 62.5/125 |
| نوع کانکتور | ST به LC (دارای ترمینال کارخانه‌ای) |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
ساختار فیبر نوری، عبور پیوسته و ایزوله گالوانیکی داده‌های تشخیصی پروتکل حلقه 4-20 mA HART و فریم‌های شبکه FOUNDATION Fieldbus را بدون خطر کوپل‌شدن نویز الکترومغناطیسی فراهم می‌کند. کابل پچ با ایزوله‌کردن نوری بخش‌های شبکه، اختلاف ولتاژ حالت مشترک بین رک‌های کنترل دوردست را از کانالی به کانال دیگر حذف می‌کند. کانکتورهای ST و LC با ترمینال کارخانه‌ای، هم‌ترازی دقیق هسته فیزیکی را حفظ می‌کنند و با به حداقل رساندن افت درج، یکپارچگی قطعی سیگنال را در شبکه‌های پیچیده کنترل فرایند حفظ می‌کنند.
سؤالات متداول
س: تکنسین‌ها هنگام نصب در کابینت باید چه محدودیت‌هایی را برای شعاع خم فیزیکی رعایت کنند؟
پ: نصاب‌ها باید هنگام نصب حداقل شعاع خم دینامیکی معادل 20 برابر قطر خارجی کابل و پس از ثابت‌کردن کابل در سینی‌ها، شعاع خم استاتیکی معادل 10 برابر قطر خارجی را رعایت کنند تا از تضعیف نوری ناشی از خم‌شدگی‌های ریز جلوگیری شود.
س: آیا نصب کابل نوری در کابینت ترمینال به اتصال زمین یا هم‌بندی شیلد نیاز دارد؟
پ: خیر. از آنجا که فیبرهای شیشه‌ای نوری به‌جای جریان الکتریکی، سیگنال‌های نوری را منتقل می‌کنند، کابل به‌صورت ذاتی ایزولاسیون گالوانیکی دارد و به اتصال زمین یا پایانه‌گذاری سیم تخلیه شیلد نیاز ندارد.
راهنمای نصب در محل
- کابل فیبر را از داخل سینی‌های کابل تمیز یا داکت‌های سیم اختصاصی عبور دهید و برای جلوگیری از له‌شدن فیزیکی، آن را از خطوط برق سنگین و فشارقوی جدا نگه دارید.
- پیش از اتصال، سطوح کانکتورهای نوری ST و LC دارای ترمینال کارخانه‌ای را بررسی کنید و در صورت وجود گردوغبار، فرول‌ها را با دستمال بدون پرز مخصوص اپتیک و الکل ایزوپروپیل تمیز کنید.
- کانکتور ST را داخل آداپتور بالک‌هد متناظر قرار دهید و آن را بچرخانید تا ضامن سرنیزه‌ای محکم درگیر شود.
- کانکتور LC را داخل سوکت فرستنده-گیرنده فشار دهید تا گیره نگهدارنده به‌طور ایمن در جای خود قفل شود.
- برای جلوگیری از فشرده‌شدن هسته نوری، کابل را با بست‌های ولکرو در امتداد سینی محکم کنید و از بست‌های پلاستیکی با کشش زیاد استفاده نکنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
