جزئیات محصول

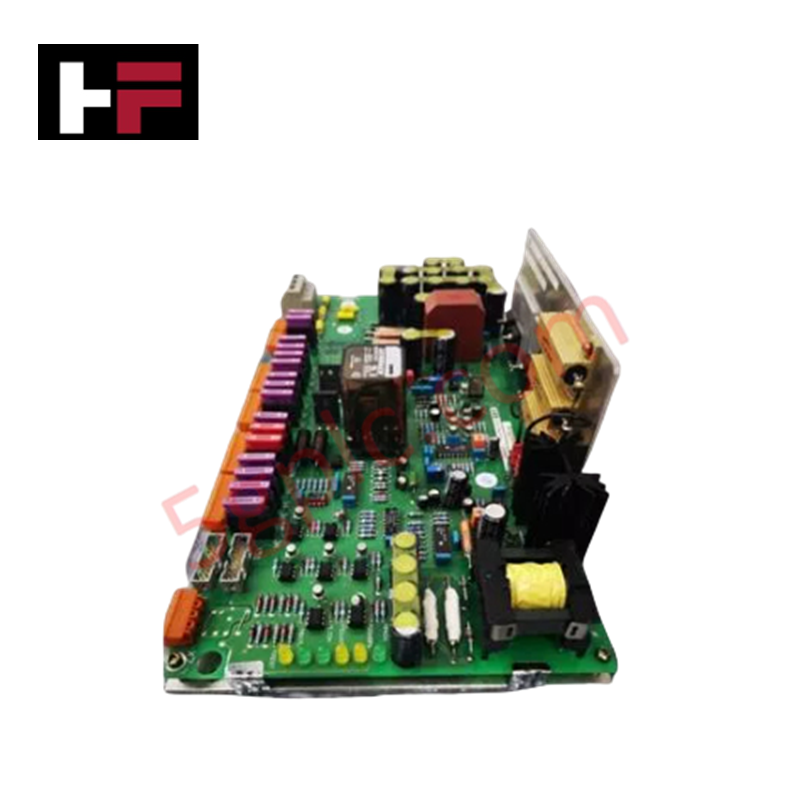

مناسب برای پردازش حلقه توان و اجرای گیت در پلتفرمهای تحریک ABB و مبدلهای ولتاژ متوسط، برد ABB 3BHB003431R0001 (KU C720 AE01 برد کنترل درایو توان) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این مجموعه مدار چاپی، توزیع سیگنال محلی و فرمانهای راهاندازی طبقه توان را در معماریهای سختافزاری زیررک میزبان، بدون تأخیر ناشی از پردازش فعال محلی، مدیریت میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | KU C720 AE01 |
| شماره قطعه | 3BHB003431R0001 |
| برند | ABB |
| نوع محصول | بردهای کنترل درایو توان / کارتهای مدار |
| مبدأ | سوئیس |
| وزن | 0.4 kg |
| ابعاد | 3.0 cm x 15.0 cm x 20.0 cm |
| دمای کاری | 0 تا +55 deg C |
| مصرف توان | تغذیهشده از باس صفحه پشتی زیررک |
رابط باس صفحه پشتی و اجرای درایو
برد KU C720 AE01 مستقیماً با صفحههای پشتی ماژولهای توان داخلی ارتباط برقرار میکند تا سرعت ارتباط باس صفحه پشتی و پاسخگویی سریع خروجیهای کنترلی حفظ شود. آرایههای کانکتور چندپین با امپدانس پایین، پیوستگی الکتریکی پالسهای تحریک و حلقههای بازخورد را حفظ میکنند و سازگاری فلش فریمور را در کنترلرهای اصلی متصل تضمین مینمایند. ایزولاسیون مسیرهای مدار چاپی با تراکم بالا، تداخل متقابل و نویز سوئیچینگ را هنگام عملیات درایو توان بالا به حداقل میرساند.
سؤالات متداول
س: کارت 3BHB003431R0001 چه وظیفه اصلیای در رک درایو ABB دارد؟
پ: این کارت بهعنوان برد رابط داخلی کنترل توان و درایو عمل میکند و سیگنالهای کنترل گیت را ارسال کرده و بازخورد محلی را از طریق باسهای صفحه پشتی دریافت مینماید.
س: آیا برای برقدار کردن برد مدار KU C720 AE01 به سیمکشی برق خارجی نیاز است؟
پ: خیر. ولتاژ کاری اصلی مستقیماً از طریق کانکتور چندپین صفحه پشتی، پس از نصب مکانیکی در شکاف رک میزبان، تأمین میشود.
س: هنگام تعویض کارت معیوب KU C720 AE01 چه اقدامات احتیاطی باید انجام شود؟
پ: پیش از کار با برد مدار چاپی، از قطع کامل برق کابینت اطمینان حاصل کنید، وضعیت ولتاژ صفر را روی باسهای اصلی DC بررسی نمایید و از مچبند اتصال زمین استاندارد ESD استفاده کنید.
راهنمای نصب در محل
- پیش از باز کردن پوششهای محافظ دسترسی، تمام منابع برق اصلی و کمکی کابینت مبدل را قطع کنید.
- برای محافظت از اجزای حساس درایور گیت در برابر تخلیه الکترواستاتیکی، مچبند اتصال زمین را به زمین قاب کابینت متصل کرده و ببندید.
- برد KU C720 AE01 را داخل شیارهای راهنمای کارت بلغزانید و آن را محکم فشار دهید تا کانکتورهای لبهای بهطور کامل در صفحه پشتی جا بیفتند.
- تمام پیچهای نگهدارنده صفحه جلویی را محکم کنید تا پیوستگی اتصال زمین مکانیکی تضمین شده و از بیرون آمدن ماژول بر اثر لرزش عملیاتی جلوگیری شود.
- پیش از برقراری مجدد برق سیستم، نقاط اتصال صفحه پشتی را از نظر همراستایی فیزیکی یا وجود آلودگی بررسی کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
