جزئیات محصول

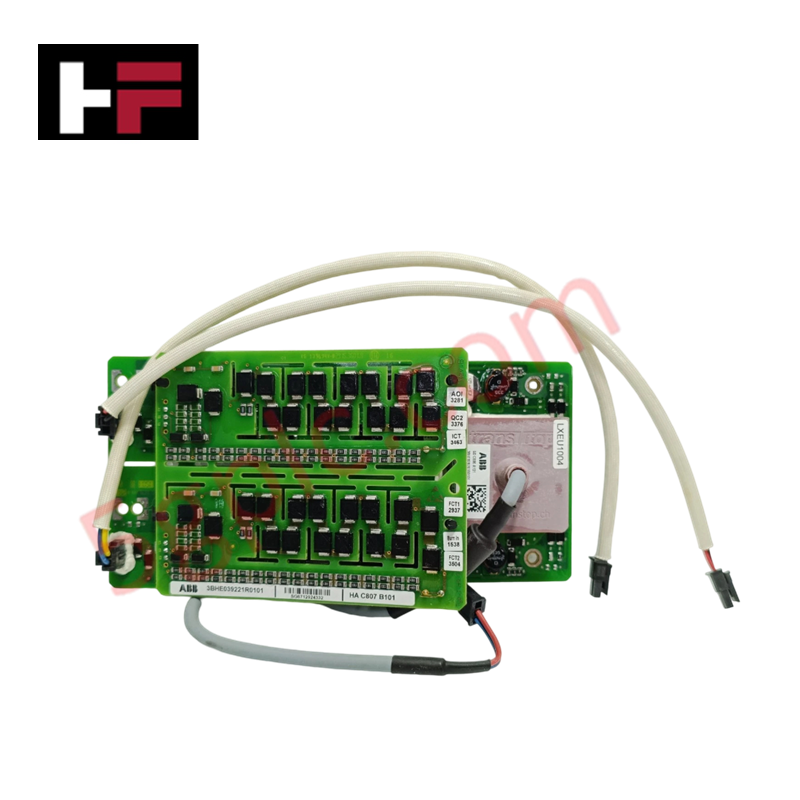

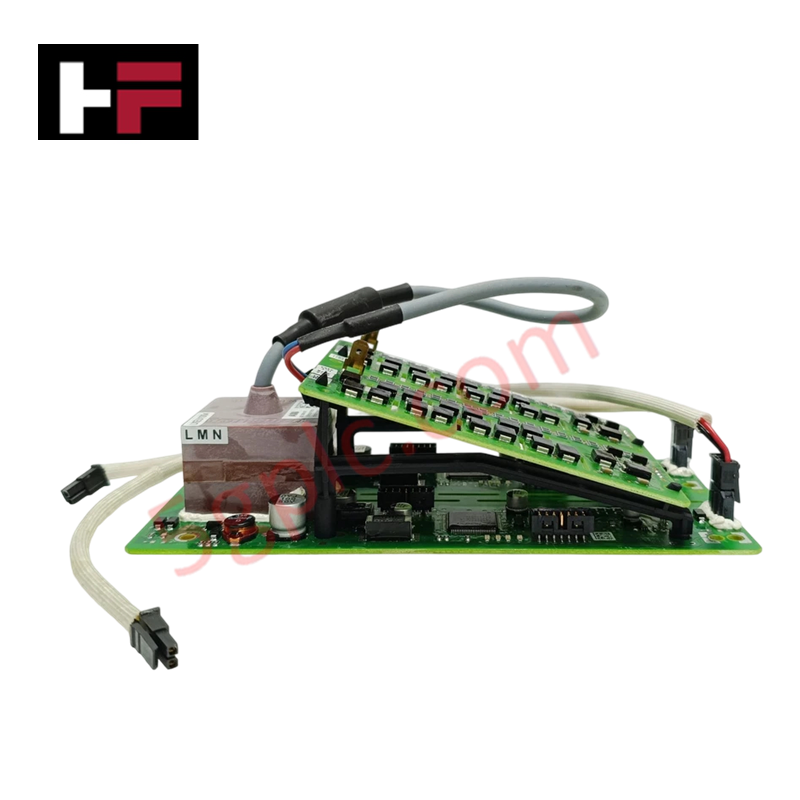

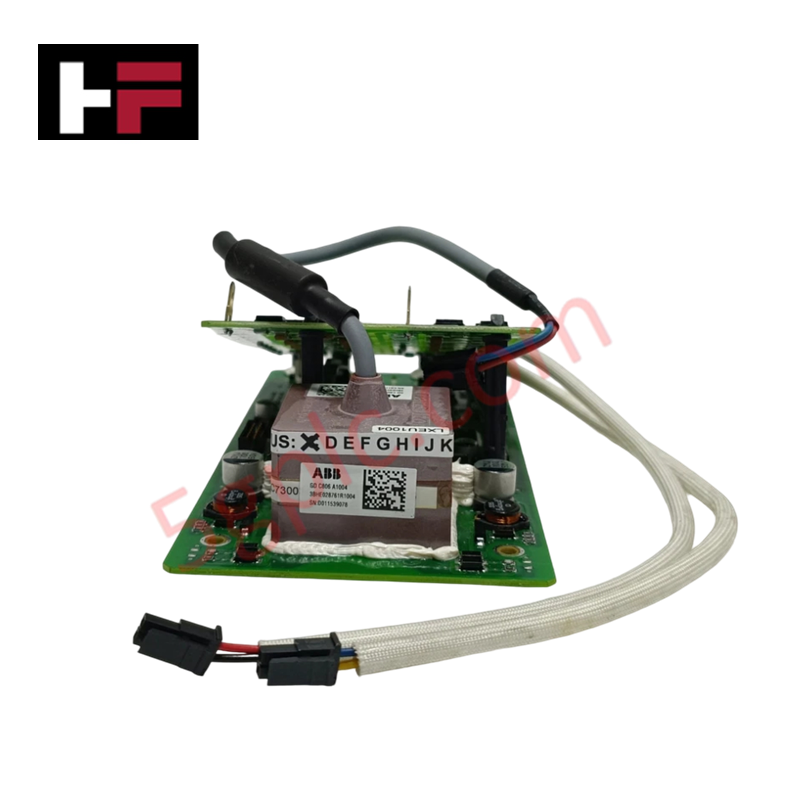

برد مدار ABB 3BHE039221R0101 که بهعنوان HA C807 B101 نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای پردازش سیگنال و مدیریت منطق در پلتفرمهای سیستم کنترل صنعتی ABB عمل میکند. این واحد بهعنوان یک ماژول اجرای فیزیکی مستقیم عمل کرده و مدیریت مسیریابی چندکانکتوری و منطق تبدیل سیگنال را بر عهده دارد. بهعنوان برد مدار جایگزین در مجموعههای سابرک، یکپارچگی حلقه کنترل داخلی و مسیریابی داده در سطح برد را بدون ایجاد تأخیر در سوئیچینگ حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 3BHE039221R0101 |
| زیرمدل | HA C807 B101 |
| برند | ABB |
| مبدأ | سوئیس |
| وزن | 0.4 کیلوگرم |
| ابعاد | 250 × 150 × 20 میلیمتر |
| دمای کاری | منفی ۲۰ درجه سانتیگراد تا مثبت ۶۰ درجه سانتیگراد |
| مصرف برق | استاندارد کشش برق بکپلین |
| نوع سختافزار | برد مدار / کارت PCB |
| وظیفه اصلی | پردازش سیگنال و منطق کنترل |
| رابطهای فیزیکی | چندین کانکتور یکپارچه برای یکپارچهسازی سیستم |
سرعت ارتباط باس بکپلین و مقیاسپذیری تراکم ورودی/خروجی
معماری مدار، سرعت ارتباط باس بکپلین را در اتصالات سیستم بهینه میکند تا تعیینکنندگی زمان واقعی در ارزیابی منطق را تضمین کند. مسیریابی با تراکم بالا از مقیاسپذیری افزایش یافته ورودی/خروجی پشتیبانی میکند و مسیرهای پردازش حیاتی را از تداخل الکترومغناطیسی جدا میسازد. سازگاری با فلش داخلی با تأخیر کم، اجرای همزمان وضعیت بین گرههای پردازش اصلی و رابطهای توسعه ثانویه را در طول عملیات مداوم تضمین میکند.
سؤالات متداول
س: هنگام نصب این برد چه نکات ایمنی در برابر الکتریسیته ساکن باید رعایت شود؟
ج: تکنسینها باید قبل از دست زدن به برد مدار، از یک دستبند اتصال به زمین که به زمین کابینت متصل است استفاده کنند. نباید به مسیرهای PCB بدون محافظ و کانکتورهای چندپینی بهطور مستقیم دست زد تا از آسیب ناشی از تخلیه الکترواستاتیک جلوگیری شود.
س: خطوط سیگنال فیزیکی چگونه به مجموعه برد متصل میشوند؟
ج: اتصالات سیگنال با استفاده از رابطهای فیزیکی چندکانکتوری یکپارچه روی برد برقرار میشود که بهصورت جفت با بکپلین اختصاصی کابینت یا مجموعههای کابل روبانی متصل میشوند.
راهنمای نصب در محل
- اطمینان حاصل کنید که برق تأمین اصلی کابینت و برق باس بکپلین کاملاً قطع شده باشد قبل از وارد یا خارج کردن برد مدار.
- مطمئن شوید که راهنمای لبه کارت بهدرستی با مسیرهای شاسی رک همتراز شده باشد قبل از فشار دادن محکم برد به کانکتورهای بکپلین.
- سفت کردن پیچهای نگهدارنده پنل طبق مشخصات استاندارد شاسی از جدا شدن فیزیکی ناشی از لرزش مکانیکی در حین عملیات جلوگیری میکند.
- گردش هوای تمیز در اطراف رک را حفظ کنید تا از تجمع گرد و غبار رسانا روی مسیرهای مدار چاپی در معرض جلوگیری شود.
