جزئیات محصول

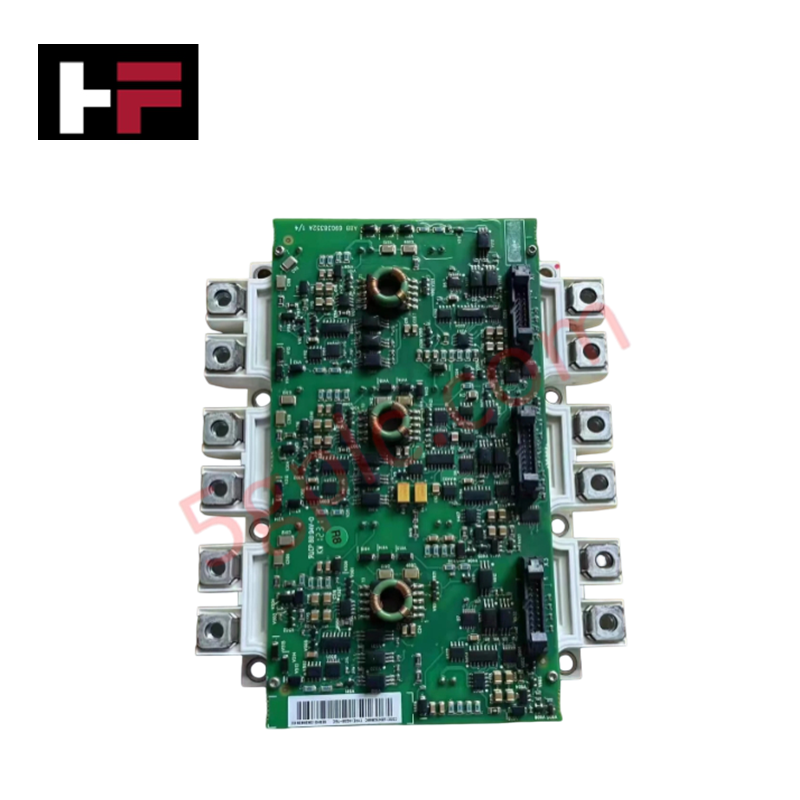

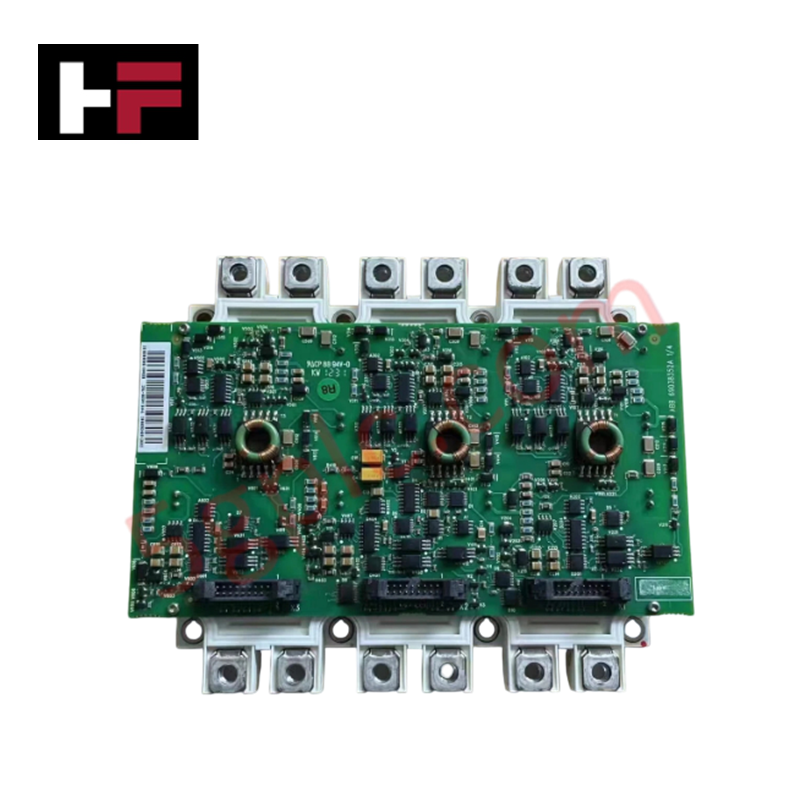

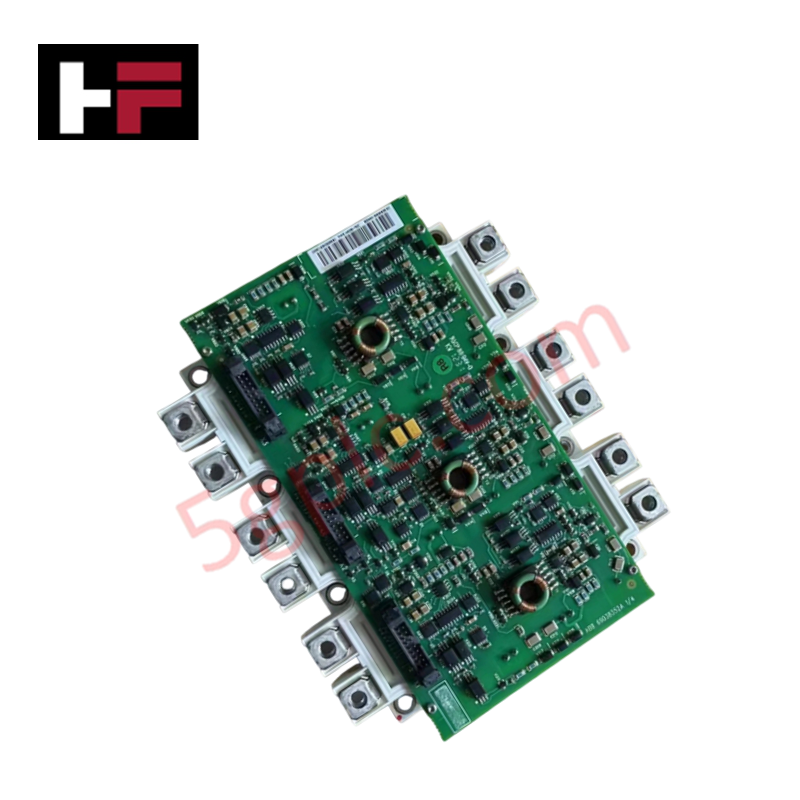

این قطعه که برای سوئیچینگ توان بالا در معماریهای درایو ABB پیکربندی شده است، ABB FS300R17KE3/AGDR-76C 68444195 که با نام ماژول IGBT مدل FS300R17KE3/AGDR-76C نیز در کاتالوگ ثبت شده، عملکرد فیزیکی/الکتریکی مستقیم را فراهم میکند. مجموعه EconoPACK+ با ولتاژ شکست کلکتور-امیتر ۱۷۰۰ ولت و قابلیت تحمل جریان پیوسته کلکتور تا ۳۰۰ آمپر، ولتاژهای لینک DC میانی را از طریق تحریک سریع گیت نیمهرسانا به خروجیهای AC با فرکانس متغیر تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FS300R17KE3/AGDR-76C (68444195) |
| برند | ABB |
| مبدأ | فنلاند |
| وزن | ۰٫۵ کیلوگرم |
| ابعاد | بستهبندی فریم استاندارد EconoPACK+ |
| دمای کاری | محدوده حرارتی استاندارد درایو |
| مصرف توان | تلفات مدار / نامی اینورتر درایو (۱۷۰۰ ولت، پیک ۳۰۰ آمپر) |
| ولتاژ کلکتور-امیتر | ۱۷۰۰ ولت |
| جریان پیوسته کلکتور | ۳۰۰ آمپر |
| بستهبندی / فریم | EconoPACK+ |
| شناسه مدل جایگزین | 68569362 |
عملکرد قطعی اینورتر درایو و یکپارچهسازی درایور گیت
ماژول FS300R17KE3/AGDR-76C برای کنترل فازهای سوئیچینگ جریان بالا در پلهای توان اینورتر درایو، به سیگنالهای دقیق مدولاسیون پهنای پالس (PWM) درایور گیت متکی است. طراحی ترمینال با اندوکتانس پایین که مستقیماً در مجموعه اینورتر یکپارچه شده است، جهشهای گذرای ولتاژ را هنگام مراحل خاموششدن کاهش میدهد. هدایت حرارتی از طریق زیرلایه، پایداری دمای پیوند را در بارهای گشتاور متغیر حفظ میکند و سازگاری فلش فریمویر و پایداری کنترل اسکن را در واحد پردازش اصلی درایو تداوم میبخشد.
پرسشهای متداول
پرسش: مشخصههای اصلی سوئیچینگ الکتریکی مجموعه ماژول FS300R17KE3/AGDR-76C چیست؟
پاسخ: این ماژول برای حداکثر ولتاژ کلکتور-امیتر ۱۷۰۰ ولت و جریان پیوسته کلکتور ۳۰۰ آمپر نامگذاری شده است.
پرسش: آیا شماره قطعه جایگزین مستقیم و رسمی برای این ماژول تعیین شده است؟
پاسخ: بله، ABB شماره قطعه 68569362 را بهعنوان سختافزار جایگزین رسمی مجموعه FS300R17KE3/AGDR-76C معرفی میکند.
پرسش: در مورد رابط حرارتی ماژول، هنگام نصب چه اقدامات احتیاطی باید رعایت شود؟
پاسخ: برای بهینهسازی اتلاف حرارت و جلوگیری از داغشدن موضعی پیوند، باید لایهای یکنواخت از خمیر رسانای حرارتی بین صفحه پایه مسی ماژول و هیتسینک درایو اعمال شود.
راهنمای نصب در محل
- ایزولهسازی ایمنی: اطمینان حاصل کنید که اینورتر فرکانس میزبان کاملاً بیبرق شده است و پیش از برداشتن حفاظهای محفظه، اجازه دهید خازنهای لینک DC کاملاً تا ۰ ولت DC تخلیه شوند.
- اعمال ترکیب حرارتی: سطح تماس هیتسینک را کاملاً تمیز کنید و پیش از نصب، با استفاده از غلتک یا شابلون چاپ اسکرین، لایهای یکنواخت از گریس حرارتی روی صفحه پایه اعمال کنید.
- کنترل گشتاور مکانیکی: پیچهای نصب صفحه پایه را بهصورت تدریجی و در الگوی ضربدری، با استفاده از آچار گشتاور کالیبرهشده محکم کنید تا از واردشدن تنش مکانیکی به زیرلایه سرامیکی داخلی جلوگیری شود.
- اتصالات توان ترمینال: ترمینالهای توان جریان بالای DC و فازهای AC را تا حدود گشتاور کارخانهای تعیینشده محکم کنید تا از ایجاد گرمای مقاومتی در سطوح تماس ترمینال جلوگیری شود.
- محافظت در برابر ESD: هنگام کار با اتصالات کنترلی ترمینال گیت، از مچبندهای دارای اتصال به زمین استفاده کنید تا از آسیب ناشی از تخلیه الکترواستاتیکی به لایههای اکسید گیت داخلی جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
