جزئیات محصول

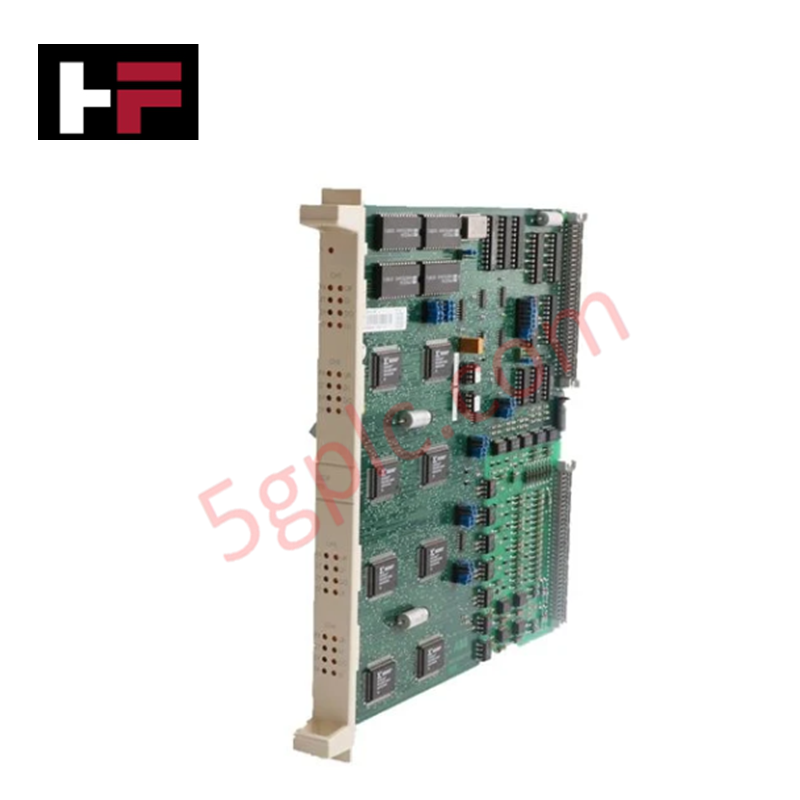

پیکربندی شده برای پاک‌سازی خطا با سرعت بالا در شبکه‌های توزیع و حفاظت برق، ABB DSPAD/32/375 (رله تفاضلی تثبیتشده DSPAD/32) اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این رله بردارهای جریان تفاضلی را در مرزهای منطقه محافظت‌شده ارزیابی می‌کند تا خطاهای فاز و زمین را شناسایی کرده و با ارسال سیگنال قطع فوری، تجهیزات معیوب را بدون تأثیر بر جریان عادی برق جدا کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DSPAD/32/375 |
| برند | ABB |
| ساخت | سوئد |
| وزن | 0.6 کیلوگرم |
| ابعاد | 936 میلی‌متر × 605 میلی‌متر × 596 میلی‌متر |
| دمای کاری | از -25 درجه سانتی‌گراد تا +55 درجه سانتی‌گراد |
| مصرف برق | تأمین برق از حلقه کمکی / باس DC پست برق |
| نوع حفاظت | حفاظت تفاضلی تثبیتشده |
| عمل قطع | اجرای خروجی رله قطع با سرعت بالا |
| سازگاری سیستم | مجموعه‌های رک حفاظت و کنترل ABB |
ارتباط باس پست برق قطعی و اجرای منطق قطعی
رله تفاضلی DSPAD/32/375 بر سرعت بالای ارتباط باس پشت‌صفحه تکیه دارد تا فرمان‌های قطع را بدون تأخیر اجرای قطعی در رک‌های حفاظتی محلی منتقل کند. مدارهای منطقی داخلی، سازگاری دقیق با نسخه فریمور فلش را در عناصر حفاظتی متصل حفظ می‌کنند و از تداخل یا انحراف زمانی در هنگام اشباع ترانسفورماتور جریان (CT) جلوگیری می‌کنند. این امر ارزیابی لحظه‌ای بردارهای جریان را تحت بارهای شدید تضمین کرده و در عین حال مقیاس‌پذیری بالای ورودی/خروجی را در کابینت‌های کلیدزنی یکپارچه حفظ می‌کند.
سؤالات متداول
س: عملکرد تفاضلی تثبیتشده چگونه اشباع ترانسفورماتور جریان (CT) را در هنگام خطاهای خارجی مدیریت می‌کند؟
ج: الگوریتم تفاضلی داخلی دارای ویژگی‌های مهاری است که آستانه قطع را در جریان‌های خطای خارجی بالا افزایش می‌دهد و از اجرای قطع اشتباه ناشی از ناسازگاری یا اشباع CT جلوگیری می‌کند.
س: الزامات ارتباط باس پشت‌صفحه هنگام ادغام در رک‌های حفاظتی میزبان چیست؟
ج: اطمینان حاصل کنید که سرعت ارتباط باس پشت‌صفحه و سطح سازگاری فریمور فلش با مشخصات باس رک میزبان مطابقت دارد تا از قفل شدن ارتباط یا تأخیر در پردازش سیگنال قطع جلوگیری شود.
س: آیا برای فعال‌سازی خروجی مدار قطع به برق خارجی نیاز است؟
ج: بله، کنتاکت‌های قطع باید به منبع تغذیه کمکی DC پست برق به درستی سیم‌کشی شوند تا سیم‌پیچ‌های کلیدهای قطع پایین‌دستی هنگام تشخیص خطا فعال شوند.
راهنمای نصب در محل
- قبل از نصب یا سیم‌کشی واحد رله، تمام مدارهای ثانویه CT و ولتاژهای کنترل کمکی را از برق جدا کنید.
- برای جلوگیری از خطرات مدار باز ولتاژ بالا، تمام ورودی‌های ثانویه CT را با بلوک‌های اتصال کوتاه قبل از قطع ترمینال‌ها اتصال کوتاه کنید.
- شاسی ماژول را به‌طور محکم در مجموعه رک نصب کنید و اطمینان حاصل کنید که تسمه‌های اتصال زمین مستقیماً به شبکه زمین اصلی ایستگاه متصل شده‌اند.
- سیم‌های سیگنال کم‌سطح و اندازه‌گیری جریان را در کابل‌های جفت‌پیچ‌خورده و محافظت‌شده عبور دهید و آن‌ها را از مدارهای برق AC/DC با ولتاژ بالا جدا نگه دارید.
- سفتی پیچ‌های بلوک ترمینال را بررسی کنید تا تماس الکتریکی محکم حفظ شده و از نقاط داغ حرارتی در بارهای جریان مداوم CT جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
