جزئیات محصول

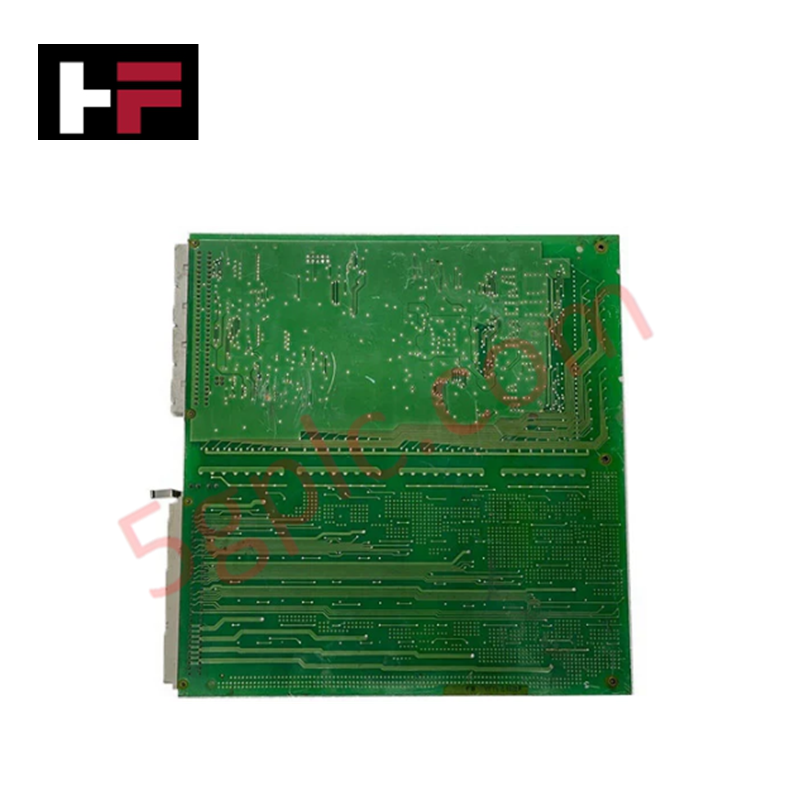

برد خروجی دیجیتال ABB DSDO 115A 3BSE018298R1، که به عنوان DSDO 115A نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای سوئیچینگ سیگنالهای دودویی در پلتفرمهای سیستم Advant Master عمل میکند. این ماژول که برای اجرای حلقههای گسسته پیکربندی شده است، دستورات منطقی الکترونیکی را به ولتاژهای تحریک بار فیزیکی در ترمینالهای چندکاناله محرکهای خارجی تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DSDO 115A |
| برند | ABB |
| شناسه محصول | 3BSE018298R1 |
| مبدأ | سوئد |
| وزن | ۰.۳۲ کیلوگرم خالص |
| ابعاد | ۲۳۴ میلیمتر × ۲۲.۵ میلیمتر × ۳۲۴ میلیمتر (عرض × ارتفاع × عمق) |
| دمای کاری | ۰ تا +۵۵ درجه سانتیگراد (پایه استاندارد محفظه بکپلین) |
| مصرف برق | منطق از بکپلین تأمین میشود؛ تغذیه کانال نیازمند ۲۴ VDC خارجی است |
| کانالهای خروجی | ۳۲ کانال گسسته |
| جریان نامی کانال | ۰.۵ آمپر به ازای هر کانال |
| ولتاژ خروجی | ۲۴ VDC |
شبکههای تعیینشده و مقیاسپذیری چگالی ورودی/خروجی
این مجموعه الکترونیکی با چگالی بالا و ۳۲ کانال به طور مستقیم با بکپلین زیرقفسه پردازش ارتباط برقرار میکند تا پروفایلهای مقیاسپذیری چگالی ورودی/خروجی محلی را به حداکثر برساند. رجیسترهای خروجی داخلی، اجرای حالت را به صورت همزمان با بخشهای اسکن تعیینشده که توسط مجوزهای سرعت ارتباط باس بکپلین فعال تنظیم میشوند، قفل میکنند. این رفتار همزمان از ایجاد نوسان در شبکههای تعیینشده Profinet / EtherNet/IP جلوگیری میکند و تکرار سیگنال پایدار و زمانبندی دقیق در سطح میدانی را در طول وظایف عملیاتی موازی تضمین میکند، بدون اینکه پارامترهای سازگاری فریمور فلش پایه چارچوب CPU اصلی را تغییر دهد.
سؤالات متداول
س: آیا ماژول DSDO 115A از تعویض قطعات زنده (hot-swapping) در حین اجرای زیرقفسه پشتیبانی میکند؟
ج: خیر. جداسازی الکتریکی شاسی زیرقفسه میزبان و منبع تغذیه میدان خارجی ۲۴ VDC قبل از وارد کردن یا خارج کردن برد الزامی است تا از تداخل گذرا جلوگیری شده و نقض مجوزهای سرعت ارتباط باس بکپلین فعال پیشگیری شود.
س: سختافزار چگونه در برابر جریانهای اضافه بار مداوم روی کانالهای دیجیتال ۰.۵ آمپری محافظت میشود؟
ج: ماژول به حلقههای محافظت حرارتی داخلی محلی و فیوزهای مدار گسسته گروهبندی شده روی خوشههای کانال متکی است تا جریان را در هنگام اتصال کوتاههای مداوم میدان کاهش دهد و از آسیب ساختاری به لایههای برد جلوگیری کند.
س: چه چیزی نشاندهنده خطا در سازگاری فریمور فلش هنگام راهاندازی واحد است؟
ج: کنترلکننده سیستم اصلی خطای ارتباط باس ورودی/خروجی را ثبت میکند، از بهروزرسانیهای دورهای دادهها به ۳۲ کانال خروجی جلوگیری میکند و فرستنده/گیرندههای ماژول را در حالت ایمن غیرمقداردهی اولیه قفل میکند.
راهنمای نصب میدانی
- کارت مدار را به آرامی در شکاف اختصاصی خود در قاب زیرقفسه وارد کنید و با فشار محکم آرایه پینهای پشت را جا بزنید، سپس زبانههای قفل صفحه جلو را محکم کنید.
- تمام دستههای سیمکشی میدان ۲۴ VDC را حداقل ۱۰۰ میلیمتر از مسیرهای توزیع AC موازی و مسیرهای درایو موتور جدا کنید تا از تداخل الکترومغناطیسی جلوگیری شود.
- زمینهای منبع تغذیه میدان خارجی و پوششهای کابل را مستقیماً به نوار مسی محفظه اصلی متصل کنید و از اتصالات با امپدانس پایین استفاده نمایید.
- اطمینان حاصل کنید که پروفایلهای جریان بار همزمان کل با محدودیتهای حرارتی محلی مطابقت دارند و جریان هوای کافی در کابینت فراهم شده تا عملیات در محدوده ۰ تا +۵۵ درجه سانتیگراد باقی بماند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
