جزئیات محصول

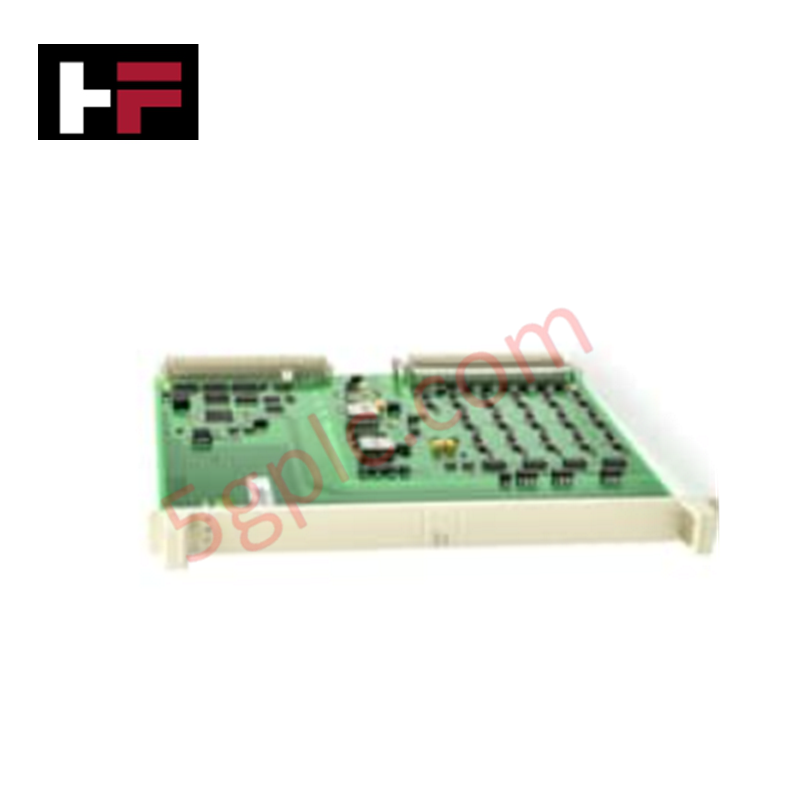

برد خروجی آنالوگ ABB DSAO130A 3BSE018294R1، که به‌عنوان DSAO130A نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای تولید سیگنال آنالوگ چندکاناله در پلتفرم‌های کنترلر Advant Master عمل می‌کند. این زیرسیستم ۱۶ کاناله، رجیسترهای عددی داخلی حلقه را به جریان‌ها یا ولتاژهای الکتریکی فیزیکی تبدیل می‌کند تا محرک‌ها و عناصر موقعیت‌یابی خارجی را کنترل کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DSAO130A |
| شماره قطعه | 3BSE018294R1 |
| برند | ABB |
| مبدا | سوئد |
| وزن | ۰.۳۱۸ کیلوگرم خالص |
| ابعاد | ۳۶۳ میلی‌متر × ۱۵ میلی‌متر × ۲۵۷ میلی‌متر |
| دمای کاری | دامنه کاری صنعتی استاندارد |
| مصرف برق | جریان نامی داخلی باس بک‌پلین |
| تعداد کانال | ۱۶ کانال خروجی آنالوگ |
| نوع ماژول | ماژول ورودی/خروجی (خروجی آنالوگ) |
| مطابقت محیطی | مطابق با RoHS نیست؛ دسته‌بندی تجهیزات کوچک WEEE شماره ۵ |
مقیاس‌پذیری چگالی ورودی/خروجی و یکپارچگی تعیین‌شده
DSAO130A قادر است ۱۶ کانال همزمان داده‌های دستکاری حلقه را مدیریت کند و در عین حال با پارامترهای سرعت ارتباط باس بک‌پلین موجود هماهنگ باشد. این واحد که تحت معماری شاخه‌های شبکه توزیع‌شده کار می‌کند، پروفایل‌های تخصیص کانال متراکم را ارائه می‌دهد که به‌صورت خطی با عمق فیزیکی پشته مقیاس می‌یابند. سازگاری کامل فلش فرم‌ور بین ماژول‌های پردازش فعال از تجمع تأخیر در به‌روزرسانی‌های رجیستر سیستم جلوگیری می‌کند و اطمینان می‌دهد که آرایه‌های مبدل دیجیتال به آنالوگ، مقادیر هدف درخواست‌شده در شبکه‌های تعیین‌شده Profinet / EtherNet/IP را بدون افزایش نوسان زمان‌بندی چرخه حلقه پایه، بازتاب دهند.
سؤالات متداول
س: آیا ماژول DSAO130A از نصب آنلاین یا تعویض داغ در داخل شاسی فعال پشتیبانی می‌کند؟
ج: خیر. طراحی بک‌پلین مجموعه زیر رک هدف فاقد کلیدهای ایزولاسیون محدودکننده جریان کانال‌های جداگانه برای عملیات کشیدن زنده است. منطق پایه اصلی و تغذیه خط باید قبل از برداشتن یا نصب برد کاملاً خاموش شوند.
س: اگر ارتباطات اصلی روی بک‌پلین قطع شود، کانال‌های آنالوگ چگونه رفتار می‌کنند؟
ج: برد به پارامترهای فرم‌ور حالت ایمن پیکربندی‌شده یا نگه‌داشتن آخرین مقدار متکی است تا در صورت از دست رفتن به‌روزرسانی‌های ساعت چرخه‌ای بک‌پلین، حلقه‌های جریان فعلی را به حالت‌های از پیش تعریف‌شده منجمد یا رها کند.
راهنمای نصب میدانی
- تأیید تراز شاسی: لبه‌های ۳۶۳ میلی‌متری را با شکاف‌های متناظر در زیر رک صنعتی تراز کنید. واحد را به داخل بلغزانید تا کانکتور چندپین به‌صورت روان با سوکت بک‌پلین جفت شود.
- شبکه اتصال زمین شیلد: شیلدهای زوج‌پیچیده سیگنال میدانی را به نوارهای اتصال زمین ترمینال اختصاصی متصل کنید. اطمینان حاصل کنید که انتهای آن‌ها به‌درستی بسته شده تا از اعوجاج نویز میدان الکتریکی در شکل موج‌های فرمان آنالوگ جلوگیری شود.
- جداسازی کانال‌ها: فاصله فیزیکی استاندارد بین هادی‌های حلقه خروجی آنالوگ سطح پایین و مدارهای برق AC یا DC ولتاژ بالا مجاور را حفظ کنید تا از تداخل القایی متقابل جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
