جزئیات محصول

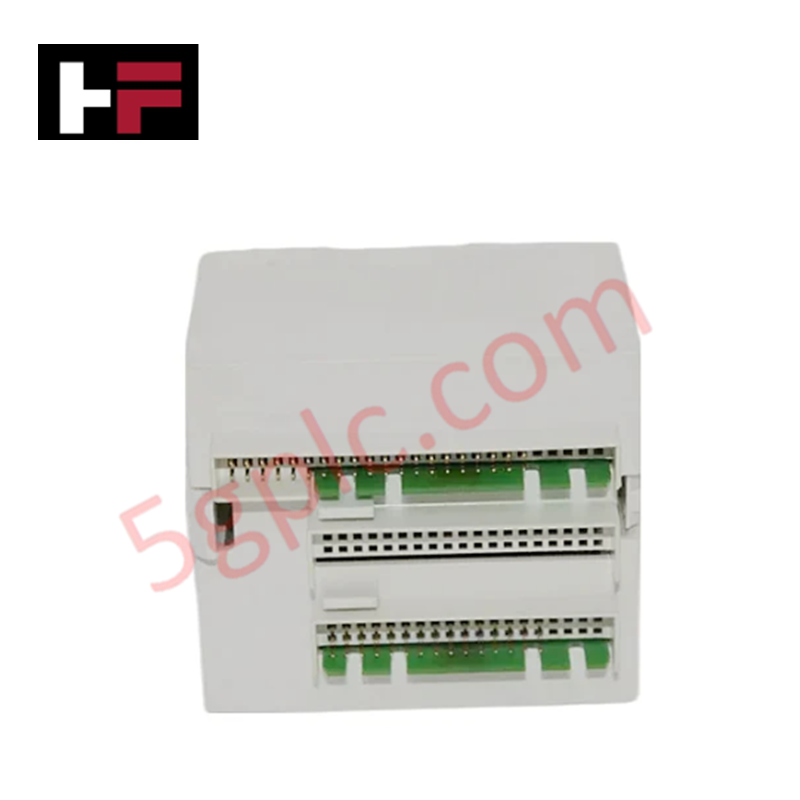

ماژول ABB DI 724F که به‌عنوان DI 724F ماژول ورودی دیجیتال نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای دریافت سیگنال‌های گسسته در بستر شبکه‌های S700 عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
| مدل | DI 724F (شماره مقاله: 3BDH000374R0005) |
| برند | ABB |
| ساخت | آلمان |
| وزن | 105 گرم |
| ابعاد | 67.5 میلی‌متر × 76 میلی‌متر × 54 میلی‌متر |
| دمای کاری | 0 تا +60 درجه سانتی‌گراد (پارامتر صنعتی استاندارد) |
| مصرف توان | حداکثر 6 W توان تلف‌شده |
| مصرف جریان | 0.15 آمپر در +24 VDC خارجی |
| تعداد کانال‌ها | 32 کانال |
| دامنه ولتاژ ورودی، "0" | -30 ولت تا +5 ولت |
| دامنه ولتاژ ورودی، "1" | +13 ولت تا +30 ولت |
| ولتاژ ورودی حالت مشترک | 24 VDC |
| حداکثر طول کابل میدانی | 1000 متر (سیم‌کشی شیلددار)، 600 متر (سیم‌کشی بدون شیلد) |
| پشتیبانی HART | خیر |
| پشتیبانی SOE | خیر |
| پشتیبانی افزونگی | خیر |

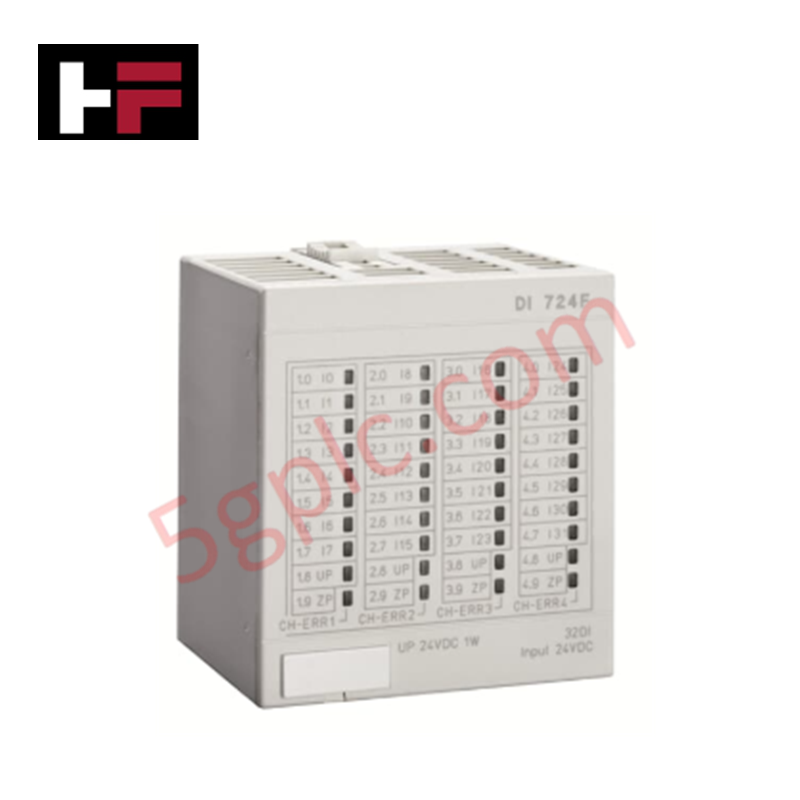

| عیب‌یابی | 40 LED جلویی (وضعیت زرد برای هر کانال، نشانگر خطا) |
مقیاس‌بندی چگالی ورودی/خروجی و پردازش قطعی
چیدمان سخت‌افزاری این ماژول امکان پردازش با چگالی بالا را از طریق 32 کانال گسسته غیر افزونه فراهم می‌کند که در قالب فرم فاکتور S700 نقشه‌برداری شده‌اند. این مقیاس‌بندی چگالی بالای ورودی/خروجی اجازه می‌دهد تا وضعیت‌های 32 حسگر میدانی مستقل به‌صورت موازی ارزیابی شوند بدون اینکه سرعت ارتباط باس پشت‌صفحه دچار بارگذاری بیش از حد شود. تفسیر منطقی به‌صورت قطعی بین پنجره‌های آستانه منطق استاندارد 0 و 1 تغییر می‌کند و به‌روزرسانی‌های الگوی دیجیتال در زمان واقعی را به کنترل‌کننده مرکزی ارسال می‌کند، در حالی که سازگاری کامل با فریمور فلش میزبان در رک S700 حفظ می‌شود.
سؤالات متداول
س: ماژول چگونه وضعیت‌های الکتریکی سطح کانال و عیب‌یابی را نشان می‌دهد؟
ج: پنل جلویی شامل 40 LED است. هر یک از 32 کانال دارای یک LED زرد اختصاصی است که هنگام تغییر ولتاژ ورودی به حالت منطق بالا (+13 ولت تا +30 ولت) روشن می‌شود. نشانگرهای اضافی وضعیت خطاهای ماژول را پایش می‌کنند.
س: محدودیت طول کابل هنگام استفاده از سیم‌کشی میدانی بدون شیلد چقدر است؟
ج: خطوط بدون شیلد تا حداکثر طول 600 متر محدود هستند تا از ایجاد تداخل الکترومغناطیسی که باعث تغییر سیگنال می‌شود جلوگیری شود. خطوط شیلددار امکان طول تا 1000 متر را دارند.
س: آیا این ماژول می‌تواند زمان‌گذاری رویدادهای توالی (SOE) با سرعت بالا را پردازش کند؟
ج: خیر، معماری سخت‌افزاری DI724F از منطق قفل داخلی SOE یا ارتباطات عبوری HART پشتیبانی نمی‌کند.
راهنمای نصب میدانی
-
زمین کردن ریل DIN: اطمینان حاصل کنید که پایه ترمینال باس S700 به‌طور محکم روی ریل DIN 35 میلی‌متری زمین شده نصب شده است. تماس مداوم فلزی برای دفع نویز فرکانس بالا از طریق مسیر شاسی ضروری است.
-
اتصال شیلد: برای کابل‌کشی‌های میدانی بیش از 600 متر، استفاده از کابل‌های شیلددار الزامی است. شیلد کابل‌ها را به نوار زمین کابینت مرکزی متصل کنید قبل از اینکه هادی‌های جداگانه را به بلوک ماژول متصل نمایید.
-
جداکردن تغذیه برق: سیم‌های تغذیه خارجی +24 VDC را از خطوط سوئیچینگ برق AC سنگین در داخل سینی کابل دور نگه دارید تا تداخل ولتاژ القایی کاهش یابد.
-
فاصله‌های تهویه: فاصله استاندارد 10 میلی‌متر از ماژول‌های مجاور را حفظ کنید تا جریان همرفت غیرفعال از طریق چارچوب محفظه 67.5 میلی‌متری به حداکثر برسد.
