جزئیات محصول

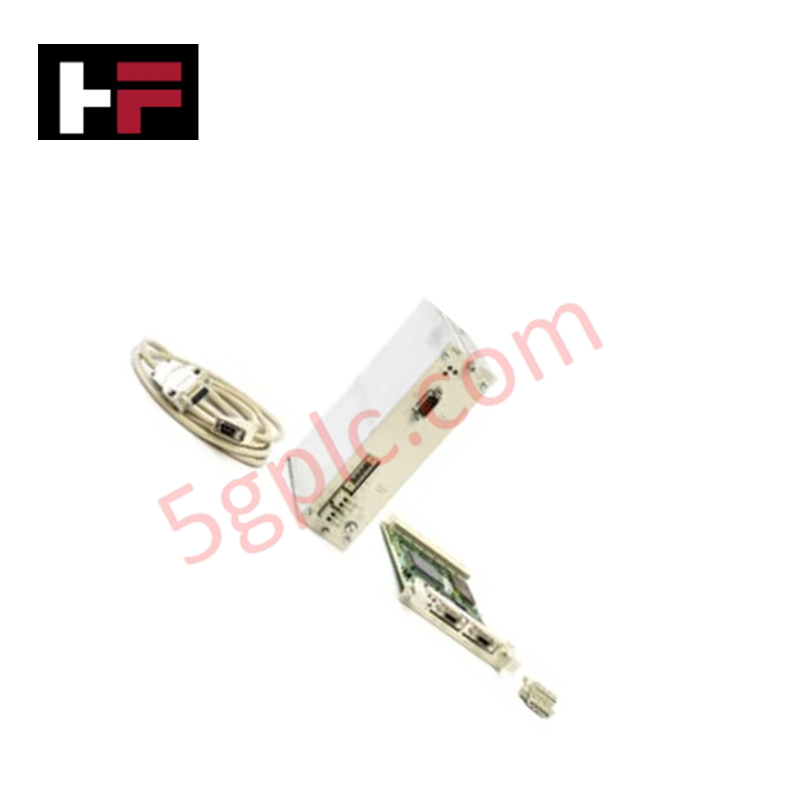

ماژول ارتباطی ABB CI522AK04 3BSE018451R1، که به‌عنوان ماژول ارتباطی CI522AK04 نیز شناخته می‌شود، به‌عنوان ماژول اصلی CI522AK04 برای اجرای مسیریابی توپولوژی باس Advant Fieldbus 100 در پلتفرم‌های کنترلر AC 400 یا سازگار استفاده می‌شود.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CI522AK04 3BSE018451R1 |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 1.48 کیلوگرم |
| ابعاد | 265 میلی‌متر عمق × 72 میلی‌متر ارتفاع × 148.5 میلی‌متر عرض |
| دمای کاری | محدوده‌های استاندارد صنعتی (به دفترچه فنی مراجعه شود) |
| مصرف برق | تأمین شده توسط سیستم از طریق رابط صفحه پایه |
| پشتیبانی پروتکل | Advant Fieldbus 100 (AF 100) |
| محتویات کیت رابط | سخت‌افزار کامل اتصال انتهایی |
| تعداد باتری | 0 |
| انطباق | غیر سازگار با RoHS؛ دسته‌بندی WEEE 5 (تجهیزات کوچک) |
پروفایل‌های شبکه تعیین‌شده و تأخیرهای انتقال توکن
سخت‌افزار تبادل داده‌های دوره‌ای و غیر دوره‌ای را از طریق باس AF 100 با استفاده از طرح تعیین‌شده مستر-اسلیو یا انتقال توکن مدیریت می‌کند. برای حفظ سرعت‌های ارتباطی همزمان در پیکربندی‌های با چگالی بالای ورودی/خروجی، کنترلر ارتباطی داخلی ترافیک فریم‌ها را تا لایه میلی‌ثانیه تنظیم می‌کند. هرگونه انحراف در امپدانس خط انتقال یا ناسازگاری فریمور فلش در نقاط فعال باس باعث کاهش تعیین‌کنندگی شبکه شده و خطاهای فریمینگ را در زیرسیستم کنترلر مرکزی ایجاد می‌کند.
سؤالات متداول
س: آیا ماژول رابط CI522AK04 از نصب آنلاین و تعویض داغ پشتیبانی می‌کند؟
ج: خیر. جدا کردن یا وارد کردن فیزیکی ماژول در حالی که باس پشت‌صفحه فعال است، پیوستگی الکتریکی خط AF 100 را قطع می‌کند. این امر باعث قطعی‌های انتقال شده و کنترلر میزبان خطای تایم‌اوت ارتباط باس را گزارش می‌دهد.
س: عدم تطابق در ترمینیشن باس چگونه بر وضعیت تشخیصی ماژول تأثیر می‌گذارد؟
ج: مقاومت‌های ترمینیشن 150 اهم نادرست یا مفقود در انتهای لایه فیزیکی AF 100 باعث کاهش سطح ولتاژ تفاضلی شده و تایم‌اوت بسته‌های داده را به دنبال دارد. ماژول این وضعیت را به‌صورت داخلی علامت‌گذاری کرده و به‌روزرسانی‌های دوره‌ای روی باس پشت‌صفحه را متوقف می‌کند.
راهنمای نصب میدانی
- نصب در شاسی: ریل‌های راهنمای رابط را با موقعیت‌های اسلات مشخص شده روی مجموعه ساب‌رک هماهنگ کنید. با فشار محکم تا زمانی که بلوک کانکتور عقب کاملاً در پشت‌صفحه قرار گیرد، فشار دهید و پیچ‌های مکانیکی را قفل کنید.
- توپولوژی باس AF 100: خطوط تنه را با استفاده از رسانه‌های زوج به هم تابیده یا کواکسیال تأیید شده برای چیدمان‌های AF 100 متصل کنید. جداسازی فیزیکی دقیق بین خطوط ارتباطی و مسیرهای برق AC با ولتاژ بالا را حفظ کنید تا از تداخل الکترومغناطیسی جلوگیری شود.
- مدیریت پیوستگی شیلد: اطمینان حاصل کنید که شیلدهای کابل ارتباطی ورودی در نقطه ورود به قاب محفظه با استفاده از گیره‌های زمین رسانا استاندارد به زمین متصل شده‌اند تا نویز فرکانس بالا پراکنده شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
