جزئیات محصول

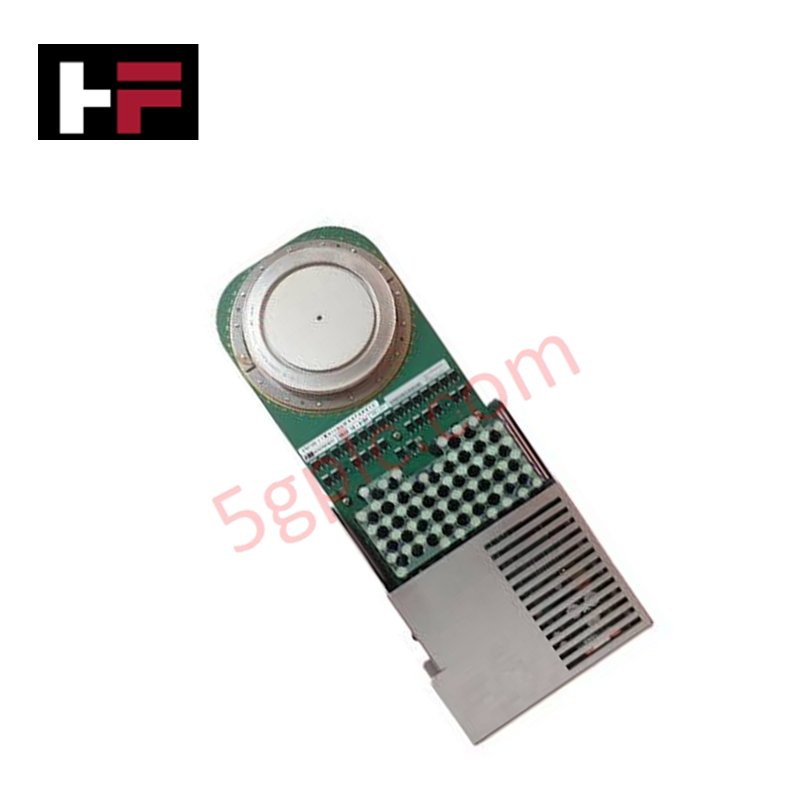

ABB 5SHY6545L0001 AC10272001R0101 که با نام 5SHY6545L0001 (5SXE10-0181) نیز در فهرست محصولات ثبت شده است، یک واحد نیمهرسانای تریستور کموتاسیونیافته با گیت یکپارچه (IGCT) است که بهعنوان قطعهای سختافزاری اختصاصی برای سوئیچینگ نیمهرساناهای توانبالا و اجرای راهاندازی گیت در درایوهای ولتاژ متوسط و سامانههای تبدیل توان ABB عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5SHY6545L0001 (AC10272001R0101 / 5SXE10-0181) |
| برند | ABB |
| مبدأ | سوئیس |
| وزن | حدود ۴٫۵ کیلوگرم |
| ابعاد | هندسه دیسکی از نوع پرسپک (محفظه استاندارد صنعتی IGCT) |
| دمای کاری | ۴۰- تا ۱۲۵+ درجه سانتیگراد (محدوده مجاز دمای پیوند) |
| مصرف توان | نیاز توان برد منطقی / راهانداز گیت (رابط نوری/الکتریکی) |
| ولتاژ نامی | رده IGCT ولتاژبالا (معمولاً با ظرفیت مسدودسازی تا ۴۵۰۰ تا ۶۵۰۰ ولت) |
| جریان نامی | نامی جریانبالای نوع پرسپک (با قابلیت سوئیچینگ پیک تا ۴۰۰۰ آمپر) |
| دستهبندی ماژول | تریستور کموتاسیونیافته با گیت یکپارچه (IGCT) همراه با برد راهانداز یکپارچه |
سرعت ارتباط باس بکپلین و سازگاری فلش میانافزار
واحد IGCT مدل 5SHY6545L0001 از رابطهای فیبر نوری یکپارچه برای اجرای فوقسریع و قطعی پالسها استفاده میکند و بدین ترتیب، تأخیرهای ناشی از سرعت ارتباط باس بکپلین در حلقههای ارتباط سریال را کاملاً دور میزند. مدارهای الکترونیکی راهانداز گیت یکپارچه، پالسهای کنترلی نوری ورودی را به سیگنالهای تخلیه گیت با اندوکتانس کم و جریان بالا تبدیل میکنند تا نوسان زمانی سوئیچینگ کاهش یابد و کموتاسیون با اطمینان انجام شود. حفاظت داخلی مدار منطقی و سازگاری فلش میانافزار در واحدهای تبدیل توان ABB، زمان واکنش سریع برای قطع حفاظتی را هنگام بروز اضافهجریان یا خطای فاز تضمین میکنند.
پرسشهای متداول
س: وظیفه اصلی برد راهانداز گیت یکپارچه متصل به 5SHY6545L0001 چیست؟
پ: برد راهانداز گیت، سیگنالهای تحریک نوری دریافتی از طریق کابلهای فیبر نوری را به پالسهای الکتریکی گیت با امپدانس پایین و جریان بالا تبدیل میکند تا عنصر نیمهرسانای IGCT بهسرعت خاموش شود.
س: دفع حرارت در ساختار IGCT نوع پرسپک چگونه انجام میشود؟
پ: ماژول به نصب پرسپک دوطرفه متکی است که با فشار مکانیکی کالیبرهشده بین هیتسینکهای خنکشونده با مایع یا دارای خنککاری اجباری مهار میشود.
س: برای رابط کنترل فیبر نوری چه اقدامات احتیاطی مربوط به ایزولاسیون باید رعایت شود؟
پ: کابلهای فیبر نوری ایزولاسیون گالوانیکی میان واحد کنترل ولتاژ پایین و پتانسیل ولتاژبالای پرسپک را فراهم میکنند و تداخل جریان ناشی از حلقه زمین را از بین میبرند.
راهنمای نصب در محل
- پیش از جابهجایی ماژول IGCT، اطمینان حاصل کنید که لینکهای باس DC ولتاژبالا و تغذیههای اصلی خط AC کاملاً بیبرق، زمینشده و تخلیه شدهاند.
- برای جلوگیری از آسیب الکتریسیته ساکن به قطعات حساس روی برد راهانداز گیت یکپارچه، تجهیزات محافظ ESD بپوشید.
- سطوح تماس پرسپک را از نظر تمیزی بررسی کنید و طبق مشخصات نصب ABB، لایهای نازک و یکنواخت از خمیر حرارتی اعمال کنید.
- IGCT را با استفاده از گیره نصب کالیبرهشده بین سطوح هیتسینک نصب کنید و اطمینان یابید نیروی گیرهبندی یکنواخت و در محدوده گشتاور مشخص اعمال میشود.
- کابلهای تحریک فیبر نوری را محکم به درگاههای نوری برد راهانداز گیت متصل کنید و بررسی کنید شعاع خم آنها در محدودههای ایمنی توصیهشده باقی بماند.
