جزئیات محصول

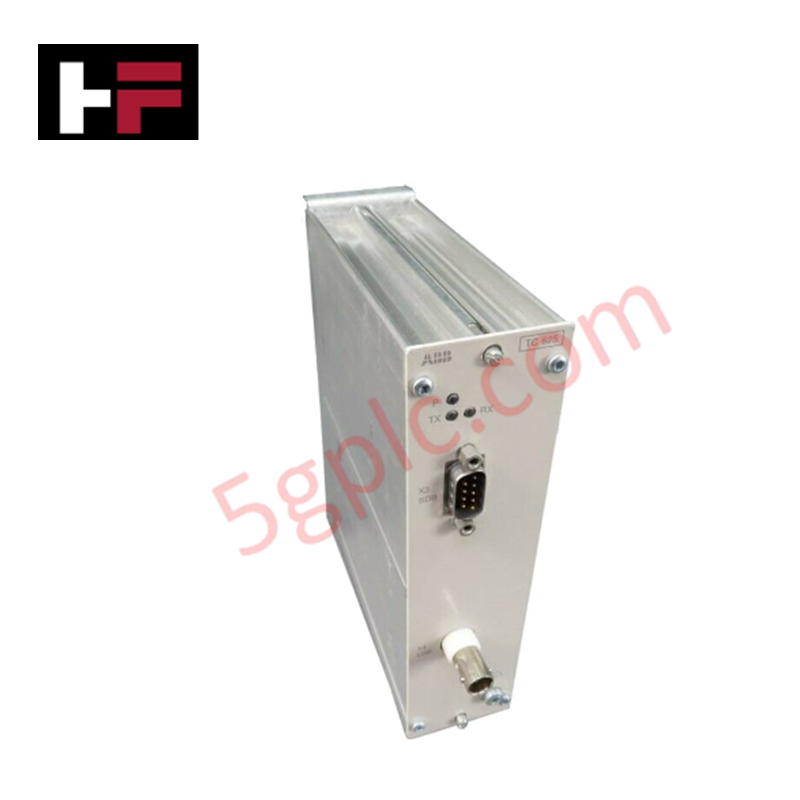

ABB 3BSE002224R1 که به‌عنوان TC625 مودم کواکسیال AF100 نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای ترجمه لایه فیزیکی سیگنال با سرعت بالا در شبکه‌های ارتباطی Advant Fieldbus 100 (AF100) عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 3BSE002224R1 (TC625) |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 0.7 کیلوگرم |
| ابعاد | 153 میلی‌متر × 63 میلی‌متر × 216 میلی‌متر (W × H × D) |
| دمای کاری | دامنه محیط صنعتی استاندارد (0 تا +55 درجه سانتی‌گراد) |
| مصرف برق | بار تأمین برق استاندارد بک‌پلین/باس |
| توضیح رسانه | مودم کواکسیال AF100 |
| نوع محصول | ماژول ارتباطی |
| مدل تعویض | EXC3BSE002224R1 |
| انطباق زیست‌محیطی | دستورالعمل RoHS 2011/65/EU |
سرعت ارتباط باس بک‌پلین و تنظیم سیگنال
ماژول TC625 سیگنال‌های لایه فیزیکی با فرکانس بالا را از طریق کابل‌کشی کواکسیال پردازش می‌کند تا انتقال داده قطعی در حلقه‌های ارتباطی AF100 حفظ شود. مدارهای درایور باس یکپارچه، تطبیق امپدانس و حذف نویز را انجام می‌دهند تا نرخ فریم‌بندی بسته‌ها در اتصالات باس بک‌پلین پایدار بماند. این سخت‌افزار تضمین‌کننده سوئیچینگ بسته با سرعت بالا و سازگاری با فلش فریم‌ویر در انتقال داده در سطح کنترلر است.
سؤالات متداول
س: آیا می‌توان ماژول TC625 را بدون قطع کل ارتباط شبکه تعویض کرد؟
ج: قطع فیزیکی شاخه‌های کواکسیال باید طبق روش‌های ایزوله‌سازی بخش AF100 انجام شود؛ برداشتن خط مودم فعال باعث اختلال در ترافیک شاخه کواکسیال خاص می‌شود مگر اینکه مسیرهای دوگانه افزونه برقرار شده باشد.
س: چه نکات ایمنی در نصب مربوط به اتصال زمین شاسی باید رعایت شود؟
ج: اتصال مستقیم با امپدانس پایین شاسی مودم به زیرپنل محفظه یا ریل DIN ضروری است تا از تداخل الکترومغناطیسی ناخواسته جلوگیری و کیفیت سیگنال کواکسیال حفظ شود.
راهنمای نصب میدانی
- مودم TC625 را به‌طور ایمن داخل یک محفظه صنعتی محافظت‌شده نصب کنید و فضای کافی اطراف شکاف‌های تهویه برای دفع حرارت غیر فعال فراهم کنید.
- خطوط انتقال کواکسیال را با استفاده از کابل‌های کواکسیال استاندارد 75 اهم به پورت‌های رابط BNC یا کواکسیال متصل کنید.
- اطمینان حاصل کنید که گیره‌های اتصال زمین شیلد کواکسیال تماس محکمی با نوار زمین پنل دارند تا نویزهای گذرای فرکانس بالا سرکوب شوند.
- قبل از روشن کردن ماژول، پیوستگی تأمین برق را بررسی کنید و مطمئن شوید که نشانگرهای وضعیت لینک هنگام راه‌اندازی باس فعال می‌شوند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
