جزئیات محصول

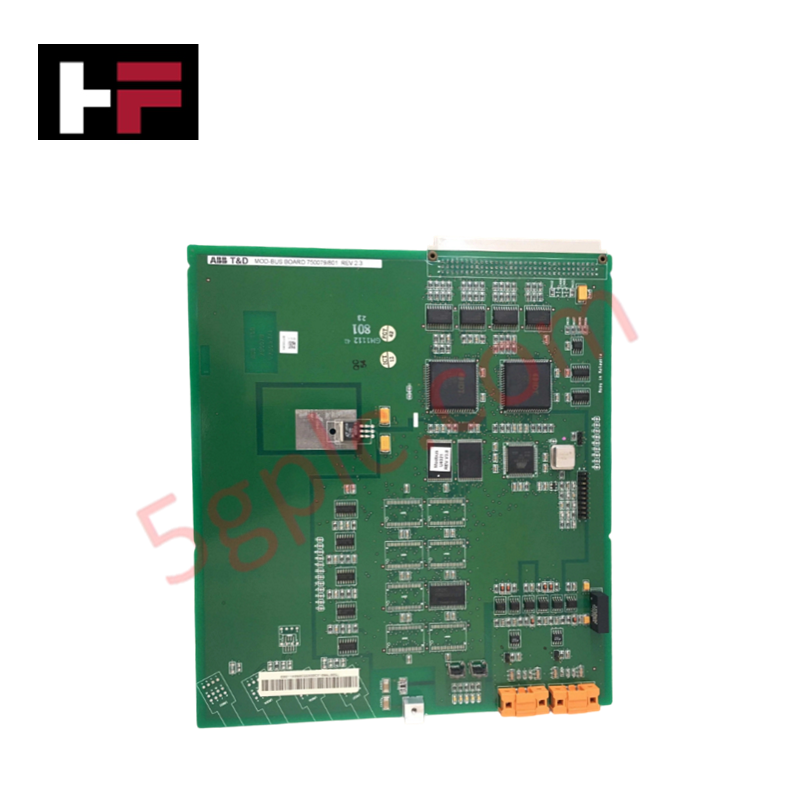

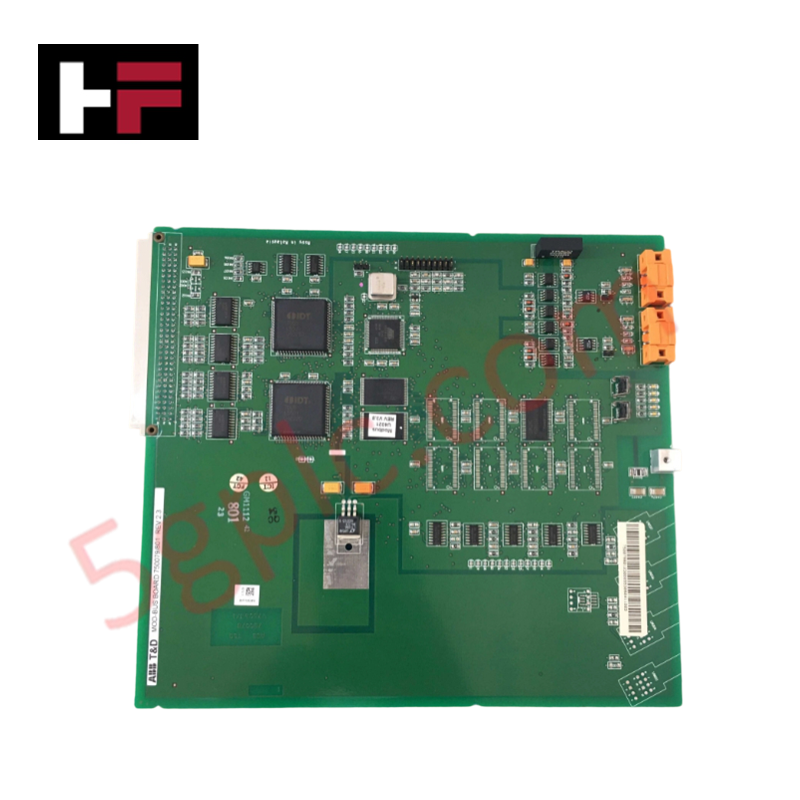

ماژول ABB 1VCF750079R801 که به‌عنوان ماژول 1VCF750079R801 COM MODBUS (RS485) نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای ترجمه داده‌های سریال در شبکه‌های اتوماسیون صنعتی ABB عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
| مدل | 1VCF750079R801 |
| برند | ABB |
| مبدأ | آلمان / سوئیس |
| وزن | 0.28 کیلوگرم |
| ابعاد | 22.5 میلی‌متر × 75 میلی‌متر × 110 میلی‌متر |
| دمای کاری | -20 تا +70 درجه سانتی‌گراد |
| مصرف توان | 1.2 W |
| ولتاژ تغذیه | 12-24 V DC |
| جریان مصرفی | 100 میلی‌آمپر |
| پروتکل ارتباطی | MODBUS RTU |
| نوع رابط | RS485 |
| سرعت انتقال داده (Baud Rate) | قابل تنظیم، پشتیبانی از سرعت‌های استاندارد MODBUS |
| نوع نصب | نصب روی ریل DIN یا پنل |
| جنس بدنه | پلاستیک مقاوم صنعتی و ضدحریق |
| دمای نگهداری | -40 تا +85 درجه سانتی‌گراد |
شبکه‌های قطعی Profinet / EtherNet/IP و نگاشت سریال
معماری ترنسسیور سریال این ماژول سخت‌افزاری، نگاشت مستقیم بین لایه فیزیکی RS485 و پیکربندی‌های بک‌پلین کنترلر میزبان را فراهم می‌کند. هنگام پل زدن تلماتری Modbus RTU قدیمی به شبکه‌های قطعی Profinet / EtherNet/IP، این رابط ترجمه فریم‌ها را از طریق حافظه بافر داخلی خود انجام می‌دهد تا از برخورد داده‌ها جلوگیری کند. موتور سرعت انتقال قابل تنظیم با سرعت‌های استاندارد سریال هماهنگ شده و معیارهای اجرای زمان‌بندی را در ساختار باس RS485 بهینه می‌کند. این پیکربندی زمان‌های اسکن قطعی را بدون تغییر در ماتریس‌های سازگاری فلش فریم‌ور کنترلر اصلی حفظ می‌کند.
سؤالات متداول
س: چگونه خاتمه باس RS485 در این ماژول انجام می‌شود؟
ج: ماژول به مقاومت‌های خاتمه خارجی (معمولاً 120 اهم) بین خطوط مثبت و منفی تفاضلی نیاز دارد، اگر دستگاه به‌عنوان گره نهایی در بخش فیزیکی شبکه RS485 قرار گیرد.
س: پیامدهای نوسانات تغذیه خارج از محدوده 12-24 V DC چیست؟
ج: افت ولتاژ زیر 12 V DC باعث فعال شدن مدار قفل ولتاژ پایین داخلی شده و مراحل ترنسسیور سریال را غیرفعال می‌کند. ولتاژهای بالاتر از 24 V DC بار حرارتی روی رگولاتورهای داخلی را افزایش داده و خطر خرابی قطعات را به همراه دارد.
س: آیا واحد از تعویض داغ (hot-swap) در حالی که شبکه ارتباطی بک‌پلین فعال است، پشتیبانی می‌کند؟
ج: وارد کردن یا خارج کردن فیزیکی باید فقط زمانی انجام شود که تغذیه 12-24 V DC و خطوط منطق جدا شده باشند تا از ایجاد پالس‌های گذرا در خط ارتباطی مشترک RS485 جلوگیری شود.
راهنمای نصب میدانی
-
ثبات نصب روی ریل DIN: ماژول را روی ریل استاندارد 35 میلی‌متری DIN کلیپ کنید. اطمینان حاصل کنید که کلیپ پلاستیکی نگهدارنده به‌طور کامل قفل شده باشد تا از جابجایی محوری ناشی از لرزش‌های صنعتی با فرکانس پایین جلوگیری شود.
-
سیم‌کشی و شیلدینگ RS485: برای رابط RS485 از کابل جفت‌پیچیده و شیلددار استفاده کنید. شیلد باید در کل طول شبکه به‌صورت پیوسته حفظ شده و در یک نقطه زمین شود تا از حلقه‌های زمین جلوگیری شود.
-
مدیریت فاصله حرارتی: حداقل 10 میلی‌متر فاصله عمودی و افقی از قطعات مجاور هنگام نصب روی پنل حفظ کنید تا تبادل حرارتی غیرفعال از طریق بدنه پلاستیکی مقاوم در برابر آتش به‌خوبی انجام شود.
-
جداسازی تغذیه: خطوط تغذیه 12-24 V DC را جدا از سیم‌کشی AC با ولتاژ بالا در داخل کانال‌های کابینت عبور دهید تا از تداخل نویز الکترومغناطیسی جلوگیری شود.
