جزئیات محصول

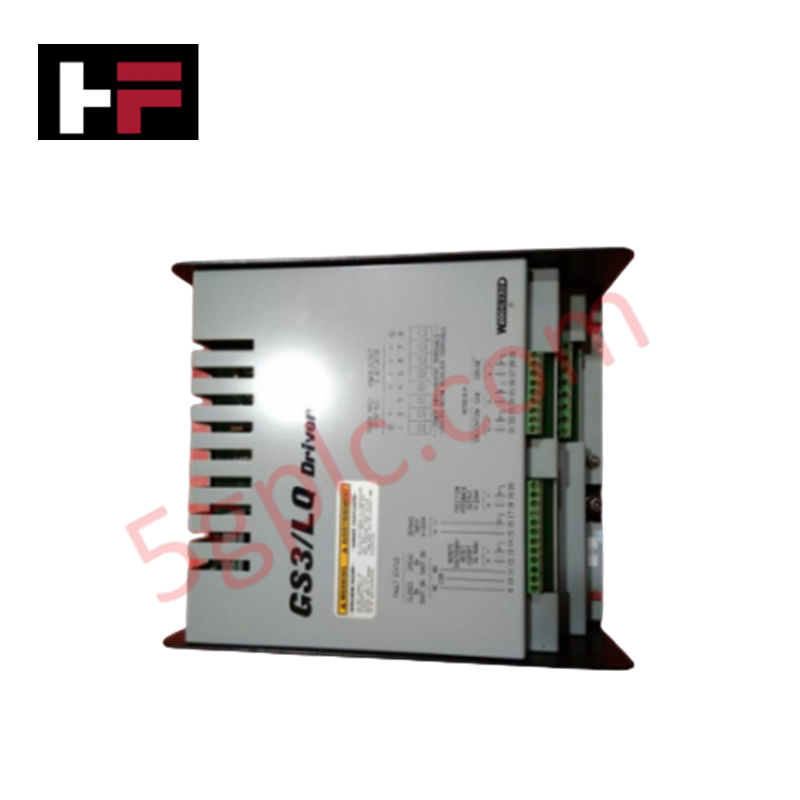

ماژول Woodward 9907-135 (ماژول درایور 9907-135) که برای رابط عملگر در سیستمهای کنترل GS3/LQ پیکربندی شده است، اجرای مستقیم الکتریکی تبدیل سیگنال تقاضای 4-20 میلیآمپر به سیگنالهای خروجی درایو را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 9907-135 |
| برند | Woodward |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.38 کیلوگرم |
| ابعاد | 15.8 سانتیمتر × 15.8 سانتیمتر × 4.0 سانتیمتر |
| ولتاژ ورودی | 10-32 ولت DC |
| سیگنال ورودی | تقاضای 4-20 میلیآمپر |
پاسخ حلقه بازخورد عملگر و پروفایلهای دفع حرارت هیتسینک حرارتی
ماژول درایور 9907-135 سیگنالهای تقاضای 4-20 میلیآمپر را پردازش میکند تا جریان خروجی را برای عملگرهای سری GS3/LQ تنظیم کند. این ماژول با حفظ خروجی جریان دقیق متناسب با فرمان ورودی، پاسخ حلقه بازخورد عملگر پایدار را تسهیل میکند. پروفایلهای دفع حرارت هیتسینک توسط بدنه ماژول مدیریت میشوند تا مرحله توان داخلی را در طول عملکرد در محدوده ولتاژ ورودی مشخص شده 10-32 ولت DC پشتیبانی کنند. مدار اطمینان میدهد که تأخیر بین ورودی فرمان و خروجی درایور حداقل باشد و دقت کنترل برای موقعیتیابی شیر تناسبی یا عملگر حفظ شود.
سؤالات متداول
س: آیا میتوان از 9907-135 با ولتاژهای ورودی خارج از محدوده 10-32 ولت DC استفاده کرد؟
ج: خیر. کارکرد ماژول خارج از محدوده ولتاژ مشخص شده ممکن است منجر به خرابی قطعات داخلی یا رفتار نامنظم خروجی شود. اطمینان حاصل کنید که منبع تغذیه در محدوده 10-32 ولت DC تنظیم شده باشد.
س: آیا سیگنال ورودی 4-20 میلیآمپر از زمین تغذیه ماژول ایزوله است؟
ج: ورودی برای دریافت سیگنالهای کنترل استاندارد 4-20 میلیآمپر طراحی شده است. در عمل استاندارد، باید اطمینان حاصل شود که منبع سیگنال و منبع تغذیه ماژول در صورت عدم تعریف ایزولاسیون صریح در نقشه کنترل سایت، نقطه مرجع مشترک دارند.
راهنمای نصب در محل
- نصب: ماژول را با استفاده از سوراخهای نصب ارائه شده محکم کنید. فضای کافی در اطراف ابعاد 15.8 سانتیمتر × 15.8 سانتیمتر × 4.0 سانتیمتر برای تسهیل خنکسازی همرفتی حفظ کنید.
- سیمکشی: اتصالات میدانی را با استفاده از ترمینالهای پیچگیرهای پایان دهید. اطمینان حاصل کنید که ضخامت سیمها برای جریان کشش 10-32 ولت DC و انتقال سیگنال 4-20 میلیآمپر مناسب باشد.
- شیلدینگ: برای ورودی سیگنال تقاضای 4-20 میلیآمپر از کابلهای جفتپیچیده شیلددار استفاده کنید. شیلدها را به زمین تابلو کنترل متصل کنید تا از تداخل الکترومغناطیسی که ممکن است سیگنال فرمان را مخدوش کند جلوگیری شود.
- بازرسی: پس از نصب اولیه، محکم بودن ترمینالها را بررسی کنید تا از اتصالات ناپایدار که ممکن است باعث از دست رفتن سیگنال یا موقعیتیابی نامنظم عملگر شود، جلوگیری شود.
