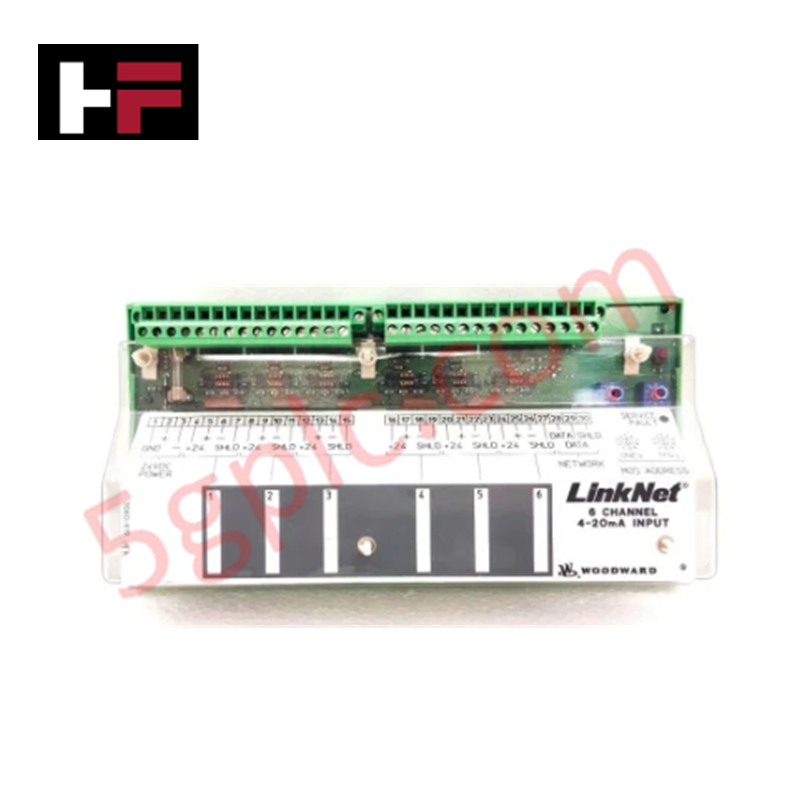

پیکربندی شده برای اکتساب سیگنال آنالوگ توزیعشده در معماریهای کنترل توربین LinkNet، Woodward 9905-970 (ماژول ورودی 9905-970 LinkNet) اجرای فیزیکی/الکتریکی مستقیم تبدیل سیگنال حسگر را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 9905-970 |
| برند | Woodward |
| ابعاد | 14 در 11 در 4 اینچ |
| دمای کاری | -40 تا 85 درجه سانتیگراد |
| مصرف برق | ورودی 24 ولت DC |
| امپدانس سیگنال | 33 کیلو اهم |
| حفاظت گذرا | 900 ولت DC |
پاسخ بازخورد حلقه محرک
ماژول 9905-970 به عنوان یک گره راه دور در شبکه توزیعشده I/O LinkNet عمل میکند و ورودیهای حسگر میدانی را به بستههای داده برای کنترلکننده میزبان تبدیل میکند. امپدانس ورودی 33 کیلو اهم این ماژول به منظور کاهش اثرات بارگذاری بر روی ابزار دقیق حساس فرآیند طراحی شده است. مدار داخلی شامل حفاظت گذرا تا 900 ولت DC است تا ماژول را در برابر نوسانات الکتریکی رایج محافظت کند. برای حفظ عملکرد پایدار بازخورد حلقه محرک، کابلکشی میدانی باید به گونهای انجام شود که از تداخل الکترومغناطیسی با انرژی بالا جلوگیری شود و آدرس ماژول باید به درستی با تنظیمات گروه نرخ شبکه در کنترلکننده اصلی همگامسازی شود.
سؤالات متداول
س: عملکرد اصلی نمایشگر LED 24 کاراکتری روی این ماژول چیست؟
ج: نمایشگر LED یکپارچه، نشانگر وضعیت محلی ماژول است که شامل فعالیت کانال و گزارش شرایط خطا میشود و تشخیص عیب را در هنگام راهاندازی میدانی تسهیل میکند.
س: آیا این ماژول قادر به کارکرد در دمای حداکثر مشخص شده 85 درجه سانتیگراد است؟
ج: این ماژول برای کارکرد تا 85 درجه سانتیگراد رتبهبندی شده است. با این حال، اطمینان حاصل کنید که محل نصب در کابینت کنترل، تهویه طبیعی یا اجباری کافی برای جلوگیری از تجمع حرارت موضعی که ممکن است دمای سطح ماژول را از حد مجاز فراتر ببرد، فراهم کند.
راهنمای نصب میدانی
- نصب: ماژول را با استفاده از سوراخهای نصب ارائه شده در داخل محفظه پنل محکم کنید. اطمینان حاصل کنید که فضای 14 در 11 در 4 اینچ برای کابلکشی ارتباطی و سیگنال مناسب است.
- سیمکشی: برای اتصال تنه LinkNet از کابل جفتپیچخورده شیلددار استفاده کنید. سیمهای سیگنال را به ترمینالها متصل کنید و اطمینان حاصل کنید که قطبیتها مطابق با نمودار سیمکشی سیستم حفظ شدهاند.
- شیلدینگ و زمین: شیلد کابلها را در ترمینال زمین مشخص شده در پنل کنترل خاتمه دهید تا نویز القایی کاهش یافته و صحت دادهها در شبکه توزیعشده تضمین شود.
- پیکربندی: قبل از اعمال برق، کلیدهای آدرسدهی داخلی گره را مطابق با پیکربندی برنامهریزی شده در نرمافزار کنترلکننده میزبان تنظیم کنید.
- اعتبارسنجی: پس از نصب، وضعیت نمایشگر LED را بررسی کنید تا تأیید شود ماژول با موفقیت ارتباط با تنه شبکه را برقرار کرده است.
