جزئیات محصول

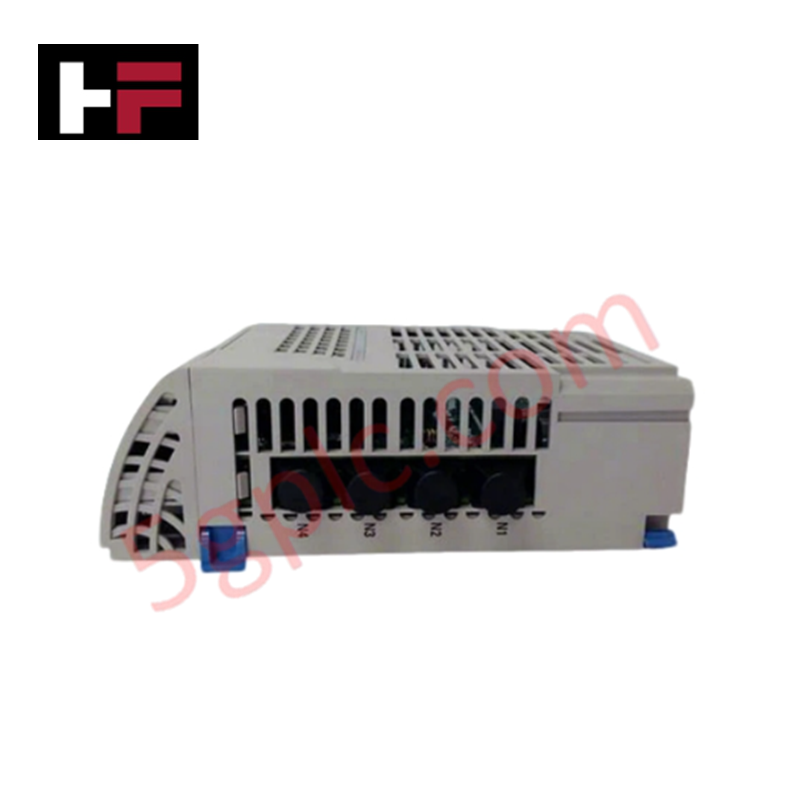

پیکربندی شده برای جمع‌آوری سیگنال با چگالی بالا در پلتفرم‌های کنترل اوویشن، Emerson 5X00270G01 (5X00270G01) اجرای فیزیکی مستقیم نظارت ورودی آنالوگ ۱۶ کاناله را برای حسگرهای فرآیند صنعتی فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5X00270G01 |
| برند | Emerson |
| مبدأ | ایالات متحده |
| وزن | ۰.۶ کیلوگرم |
| ابعاد | ۱۶ سانتی‌متر × ۱۶ سانتی‌متر × ۸ سانتی‌متر |
| دمای کاری | منفی ۴۰ درجه سانتی‌گراد تا مثبت ۷۰ درجه سانتی‌گراد |
| مصرف برق | بار وابسته به سیستم |
| تعداد کانال | ۱۶ کانال |
| نرخ نمونه‌برداری | تا ۱۰۰ نمونه در ثانیه |
| رزولوشن | ۱۶ بیت |
جداسازی کانال به کانال
ماژول 5X00270G01 شامل مدار ورودی با چگالی بالا است که برای حفظ صحت اندازه‌گیری در ۱۶ کانال مستقل طراحی شده است. جداسازی کانال به کانال به منظور جلوگیری از تداخل الکتریکی و حلقه‌های زمین احتمالی که هنگام اتصال به حسگرهای میدانی مختلف رخ می‌دهد، اجرا شده است. این ماژول تبدیل آنالوگ به دیجیتال ۱۶ بیتی را با نرخ نمونه‌برداری ۱۰۰ نمونه در ثانیه انجام می‌دهد و اطمینان می‌دهد که متغیرهای فرآیندی با رزولوشن زمانی کافی برای پایداری حلقه کنترل ثبت شوند.
سؤالات متداول
س: آیا 5X00270G01 از نصب تعویض داغ در رک ورودی/خروجی پشتیبانی می‌کند؟
ج: بله، این ماژول از عملیات تعویض داغ پشتیبانی می‌کند. اپراتورها باید کانال‌های ورودی/خروجی اختصاص داده شده را در نرم‌افزار کنترل اوویشن قبل از جداسازی فیزیکی غیرفعال کنند تا از ثبت داده‌های نادرست فرآیند یا فعال شدن هشدارهای مزاحم جلوگیری شود.
س: محدوده ورودی برای ۱۶ کانال چگونه تنظیم می‌شود؟
ج: پیکربندی ورودی از طریق نرم‌افزار ایستگاه مهندسی اوویشن انجام می‌شود. هیچ جامپر سخت‌افزاری فیزیکی برای انتخاب محدوده استفاده نمی‌شود که امکان مقیاس‌بندی و پیکربندی کانال از راه دور را در معماری اندازه‌گیری ۱۶ بیتی فراهم می‌کند.
راهنمای نصب میدانی
- اطمینان حاصل کنید که کانکتور پشت رک ورودی/خروجی از آلودگی پاک است قبل از وارد کردن ماژول.
- ماژول را با ریل‌های راهنمای کابینت تراز کرده و واحد را محکم قرار دهید تا رابط کانکتور کاملاً با باس پشت رک درگیر شود.
- رساناهای سیگنال را به بلوک ترمینال مناسب متصل کنید و اطمینان حاصل کنید که برای تمام ورودی‌های آنالوگ از کابل‌های شیلددار استفاده شده است تا ایمنی در برابر نویز حفظ شود.
- شیلد کابل سیگنال را به باس زمین کابینت در یک نقطه مشترک و تأیید شده متصل کنید تا از ایجاد حلقه‌های جریان جلوگیری شود.
- پس از نصب، ارتباط ماژول و دقت سیگنال کانال را از طریق ابزارهای تشخیصی HMI اوویشن تأیید کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
راهنمای فناوری و خرید
آشنایی با منطق و کنترل ترمز مکانیکی درایو فرکانس متغیر در اتوماسیون صنعتی
درایوهای فرکانس متغیر (VFD) با کنترل سرعت، گشتاور و شتاب موتور، نقشی حیاتی در اتوماسیون صنعتی مدرن دارند. بااین‌حال، بارهای با اینرسی بالا و سامانه‌های بالابر عمودی به منطق دقیق ترمز مکانیکی نیاز دارند تا ایمنی عملیاتی تضمین شود و از آسیب به تجهیزات جلوگیری شود.
چرا کنترل‌کننده‌های منطقی برنامه‌پذیر وارد حالت توقف می‌شوند: تحلیلی تخصصی
سیستم‌های اتوماسیون صنعتی برای حفظ تولید بی‌وقفه، به‌شدت به کنترل‌گرهای منطقی برنامه‌پذیر (PLC) متکی هستند. وقتی یک PLC به‌طور غیرمنتظره از حالت اجرا به حالت توقف می‌رود، کل خطوط تولید از کار می‌افتند.
با تکامل سیستم‌های کنترل در اتوماسیون کارخانه‌های مدرن، شناخت علت‌های ریشه‌ای این وقفه‌ها به مهندسان کمک می‌کند تا زمان توقف پرهزینه را به حداقل برسانند. این راهنمای فنی دلایل ورود PLCها به حالت توقف را بررسی می‌کند و راهکارهای عملی برای کاهش خطاهای سیستم ارائه می‌دهد.
درک علل ریشه‌ای توقف ناخواسته PLC در اتوماسیون صنعتی
کنترل‌کننده‌های منطقی برنامه‌پذیر مدرن، اجرا را از طریق حالت‌های عملیاتی متمایز مدیریت می‌کنند: اجرا، توقف، راه‌اندازی و نگه‌داشت. هنگام روشن شدن، کنترل‌کننده در حالت توقف، ثبات‌های حافظه را مقداردهی اولیه می‌کند و سپس برای مدت کوتاهی به حالت راه‌اندازی می‌رود. در این مرحله، عیب‌یابی‌های داخلی، یکپارچگی سیستم را در سخت‌افزار و برنامه‌های کاربر ارزیابی می‌کنند. اگر کنترل‌کننده هیچ خطای بحرانی تشخیص ندهد، برای اجرای پیوسته برنامهٔ کنترل وارد حالت اجرا می‌شود. بااین‌حال، هرگونه ناهنجاری جدی در سیستم، CPU را فوراً به حالت توقف بازمی‌گرداند تا از رفتار نامنظم ماشین‌آلات در سراسر کارخانه جلوگیری شود.
