جزئیات محصول

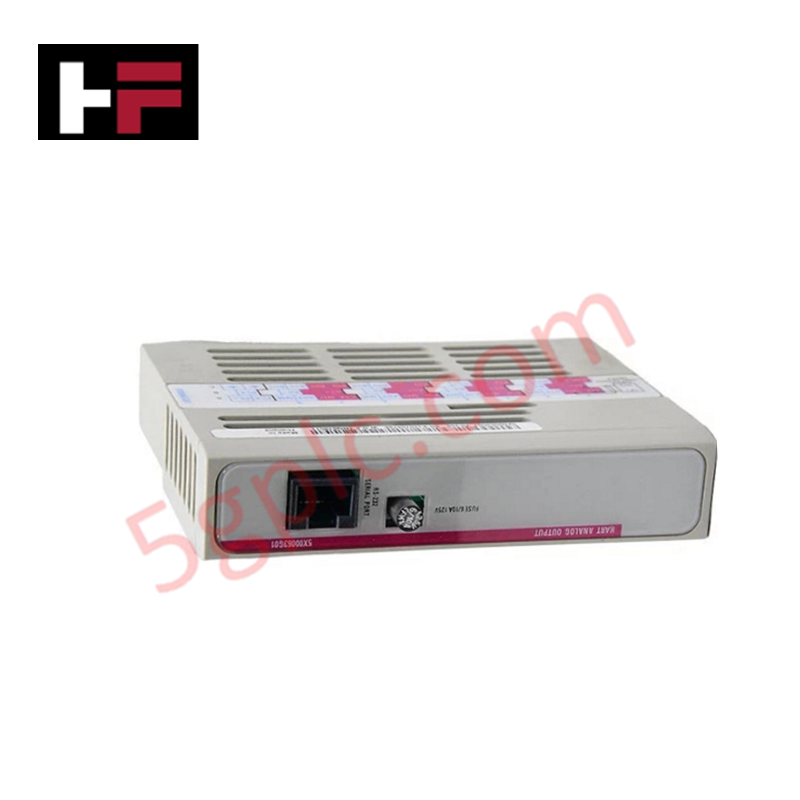

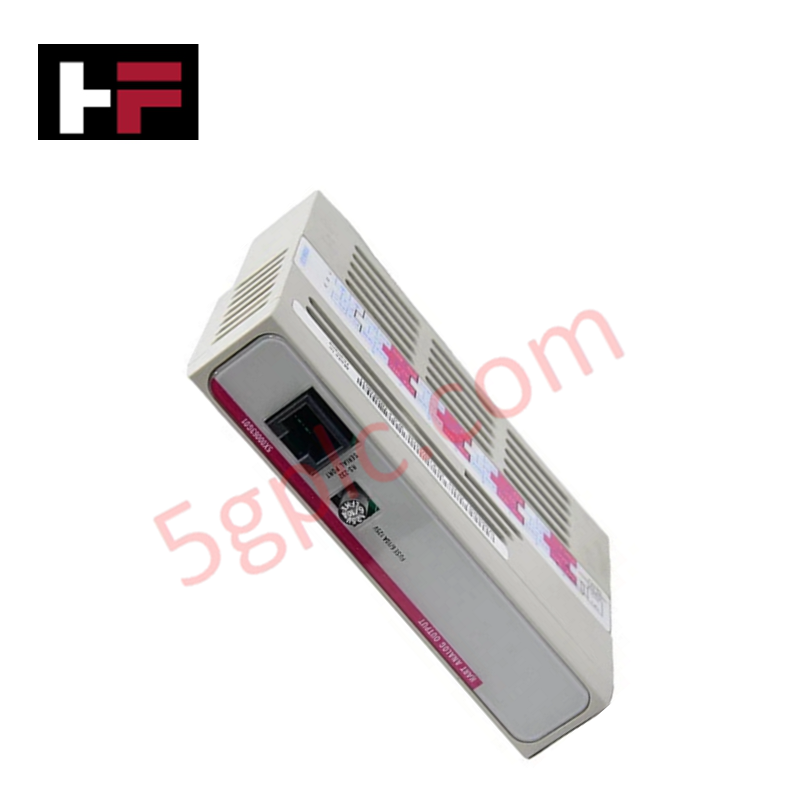

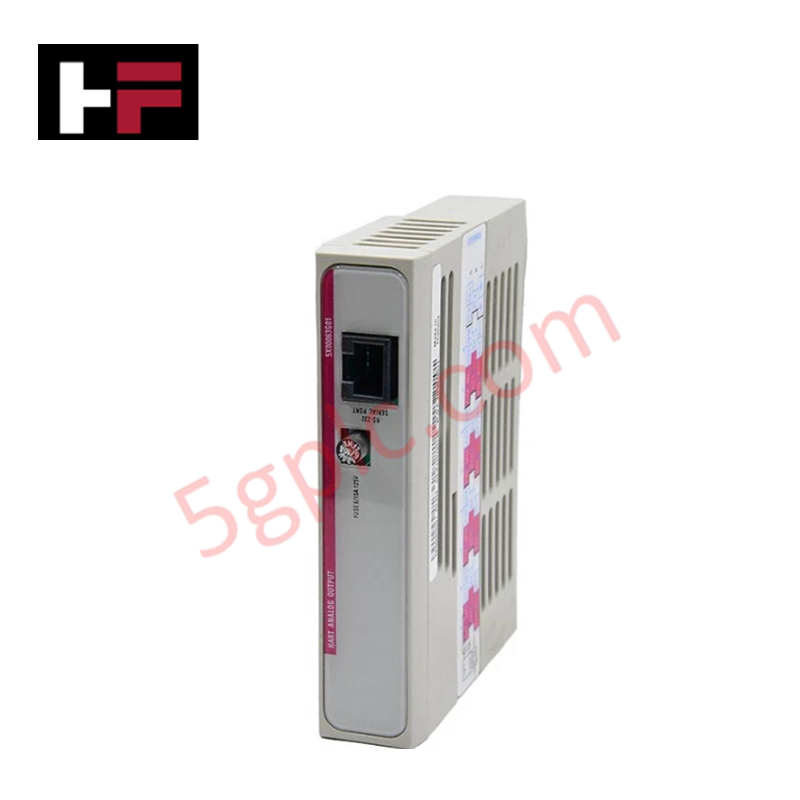

پیکربندی شده برای خروجی سیگنال دقیق در سیستم‌های کنترل توزیع‌شده اوویشن، Emerson 5X00063G01 (ماژول خروجی آنالوگ 5X00063G01) اجرای مستقیم فیزیکی الکتریکی دستورات کنترل آنالوگ را فراهم می‌کند. این سخت‌افزار به عنوان واسطی برای انتقال سیگنال‌های نقطه تنظیم از کنترلر به ابزار دقیق و موقعیت‌دهنده‌های محرک نصب‌شده در میدان عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5X00063G01 |
| برند | Emerson |
| مبدأ | ایالات متحده |
| وزن | 0.3 کیلوگرم |
| ابعاد | 3.2 سانتی‌متر × 6.12 سانتی‌متر × 15.2 سانتی‌متر |
| دمای کاری | -40 تا 70 درجه سانتی‌گراد |
| مصرف برق | 24 ولت مستقیم (VDC) |
| نوع ماژول | ماژول خروجی آنالوگ |
یکپارچگی سیگنال آنالوگ و پروتکل‌ها
ماژول 5X00063G01 از طریق ایزولاسیون یکپارچه کانال به کانال، پایداری فرآیند را حفظ می‌کند که از انتشار نویز الکتریکی و تداخل حالت مشترک در حلقه‌های خروجی آنالوگ جلوگیری می‌کند. این ایزولاسیون برای حفظ دقت سیگنال مورد نیاز هنگام راه‌اندازی ابزار دقیق حساس میدان ضروری است. علاوه بر این، ماژول امکان اتصال به پروتکل حلقه 4-20 میلی‌آمپر HART را فراهم می‌کند که ارتباط دوطرفه بین کنترلر و دستگاه‌های هوشمند میدان را برای پشتیبانی از نظارت تشخیصی عناصر کنترل نهایی ممکن می‌سازد.
سؤالات متداول (FAQ)
س: آیا 5X00063G01 از تعویض داغ (hot-swapping) در شرایط فعال فرآیند پشتیبانی می‌کند؟
ج: این ماژول برای عملیات تعویض داغ در رک اوویشن طراحی شده است؛ با این حال، قبل از جداسازی، وضعیت شاسی ورودی/خروجی محلی و سازگاری فرم‌ور را بررسی کنید تا اطمینان حاصل شود که حالت خروجی در طول فرآیند تعویض به حالت ایمن پیش‌تنظیم شده وارد می‌شود.
س: آیا برای کانال‌های خروجی آنالوگ به منبع تغذیه حلقه خارجی نیاز است؟
ج: این ماژول معمولاً عملکرد خروجی فعال را فراهم می‌کند، اما نیازهای خاص دستگاه میدان برای ولتاژ تحریک باید با مقاومت بار حلقه بررسی شود تا از تطابق با ظرفیت رانش خروجی اطمینان حاصل گردد.
راهنمای نصب در میدان
- قبل از قرار دادن ماژول، شکاف پشت‌صفحه را از نظر وجود آلودگی یا عدم تراز بودن کانکتور بررسی کنید.
- ماژول را در شاسی ورودی/خروجی قرار داده و مکانیزم قفل مکانیکی را برای اطمینان از پایداری فیزیکی فعال کنید.
- کابل‌های سیگنال را روی بلوک ترمینال مربوطه متصل کنید و از سیم پیچ‌خورده محافظ‌دار برای کاهش تداخل الکترومغناطیسی (EMI) استفاده نمایید.
- سیم محافظ کابل را به باس زمین کابینت مشخص شده متصل کنید؛ از ایجاد حلقه‌های زمین با اطمینان از زمین‌کردن تک‌نقطه‌ای و یکنواخت خودداری کنید.
- با فرمان دادن خروجی در کل محدوده عملیاتی (4 میلی‌آمپر تا 20 میلی‌آمپر)، صحت سیگنال را بررسی کنید تا خطی بودن حلقه و ولتاژ خروجی ترمینال تأیید شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
راهنمای فناوری و خرید
تسلط بر شناسایی سیم‌ها در اتوماسیون صنعتی: اهمیت وایرشوها و شماره‌گذاری متقاطع سیم‌ها
برچسب‌گذاری درست سیم‌ها، پایه و اساس نصب مطمئن سیستم‌های کنترل و نگهداری بلندمدت آن‌هاست. در محیط‌های پیچیدهٔ اتوماسیون صنعتی، تکنسین‌ها هزاران سرِ هادی را در تابلوهای کنترل، رک‌های ترمینال و جعبه‌های اتصال میدانی متصل می‌کنند. فرول‌ها نشانگرهای لوله‌ای‌شکلی هستند که پیش از اتصال نهایی، روی هادی‌ها قرار می‌گیرند. تکنسین‌ها در گذشته از حلقه‌های حروف‌دارِ جداگانه و ازپیش‌چاپ‌شده استفاده می‌کردند، اما امروزه سازندگان تابلوهای کنترل از دستگاه‌های چاپ خودکار فرول استفاده می‌کنند. این چاپگرهای انتقال حرارتی، برچسب‌های تک‌غلاف بادوامی تولید می‌کنند که با نقشه‌های سیم‌کشی تأییدشده مطابقت دارند و روند مونتاژ تابلوها را به‌طور چشمگیری سرعت می‌بخشند.
آشنایی با کابینت‌های مارشالینگ در سیستم‌های اتوماسیون و کنترل صنعتی
کابینت‌های مارشالینگ، هاب اتصال حیاتی میان ابزارهای میدانی و واحدهای پردازش مرکزی هستند. در معماری‌های بزرگ سیستم‌های کنترلی DCS و PLC، صدها کابل چندزوج از جعبه‌های اتصال محلی تا اتاق تجهیزات ابزار دقیق مرکزی امتداد می‌یابند. کابینت مارشالینگ محل نصب ترمینال‌بلوک‌های میدانی، برق‌گیرها، موانع ایزولاسیون ایمنی ذاتی و رله‌های واسط است. مهندسان با جدا کردن محل‌های اتصال سیم‌کشی میدانی از سخت‌افزار حساس پردازنده، از بک‌پلین‌های گران‌قیمت کنترلر در برابر گذراهای ولتاژ بالا محافظت می‌کنند. در نتیجه، این جداسازی ماژولار روندهای تعمیر و نگهداری را به‌طور چشمگیری ساده‌تر می‌کند و گسترش سیستم را آسان‌تر می‌سازد.
بهترین روش‌های ضروری سیم‌کشی و نصب پی‌ال‌سی در اتوماسیون صنعتی
استقرار موفق سیستم کنترل با بررسی دقیق مستندات فنی سازنده آغاز می‌شود. کنترل‌کننده‌های برندهای بزرگی مانند آلن-بردلی، زیمنس و اشنایدر الکتریک، چیدمان ترمینال‌های منحصربه‌فردی دارند. مهندسان باید پیش از اتصال کابل‌های برق، الزامات ولتاژ را بررسی کنند تا از آسیب فاجعه‌بار به تجهیزات جلوگیری شود. اتصالات استاندارد برق ورودی مستلزم رعایت دقیق مقررات برق منطقه‌ای و استفاده از کدگذاری رنگی مناسب سیم‌ها هستند. همچنین، سازندگان تابلو باید همواره با استفاده از هادی مسی حداقل 16-AWG که مستقیماً به شبکه اصلی اتصال زمین کارخانه وصل شده است، اتصال زمین مطمئن و کم‌امپدانسی برقرار کنند.
