جزئیات محصول

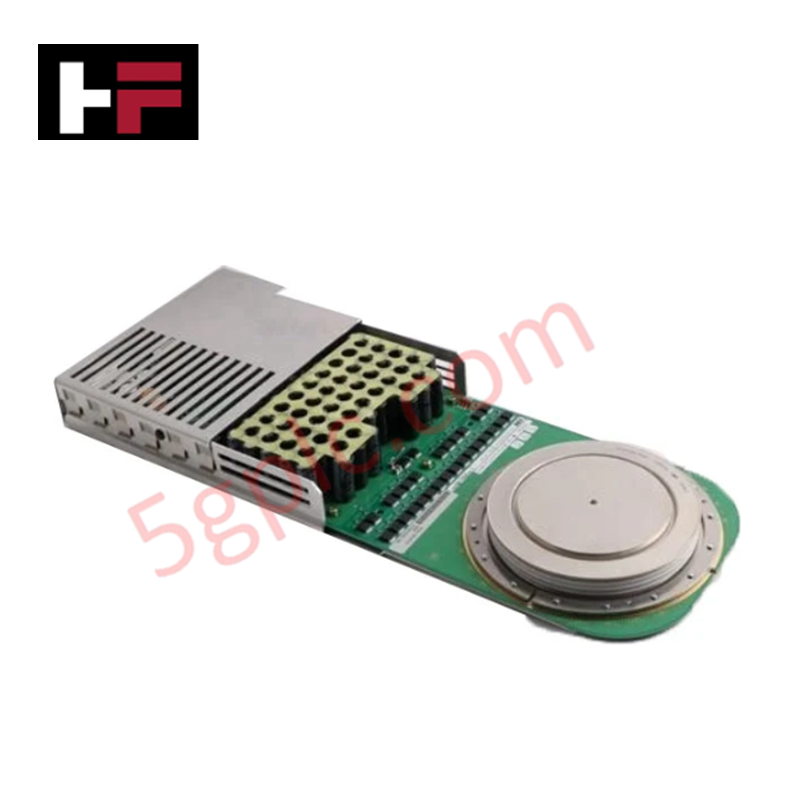

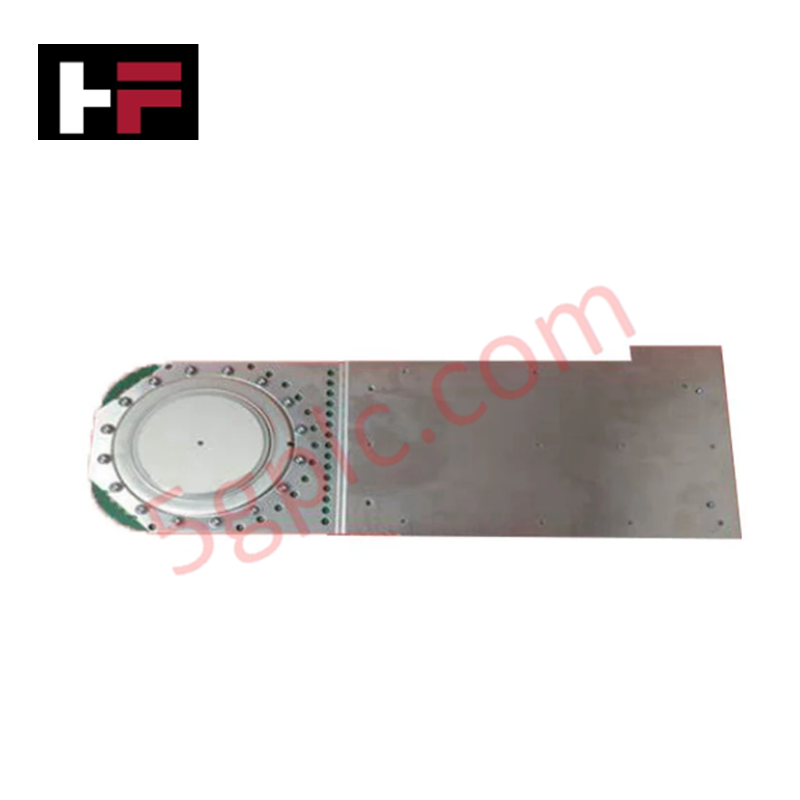

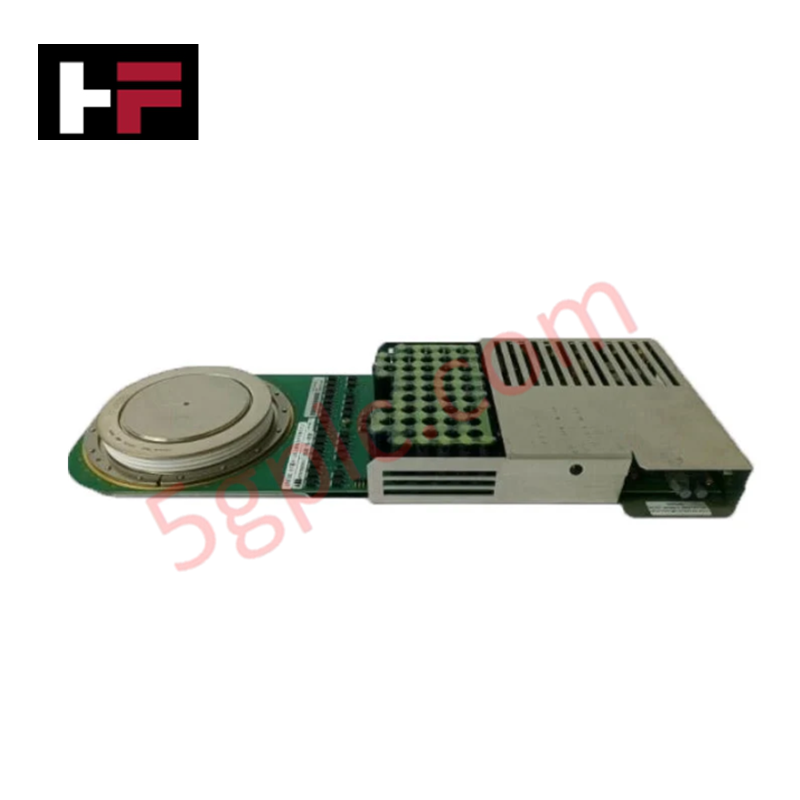

ماژول ABB 5SHY35L4520، که به‌عنوان 5SHY35L4520 یکپارچه گیت-کمیوتد تریستور (IGCT) نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای کلیدزنی مدارهای حالت جامد با توان بالا در معماری‌های انتقال جریان مستقیم ولتاژ بالا (HVDC) عمل می‌کند. این ماژول به‌صورت فیزیکی، ویفر اصلی سوئیچینگ و واحد گیت 5SXE10-0181 (AC10272001R0101) را ترکیب می‌کند تا عملیات خاموش‌کردن بدون اسنابر با جریان بالا را از طریق پروفایل‌های اتصال سری اجرا نماید.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5SHY35L4520 |
| برند | ABB |
| شماره قطعات / زیرمجموعه‌ها | AC10272001R0101 / 5SXE10-0181 |
| مبدأ | سوئد / سوئیس |
| ولتاژ نامی | 4500 ولت |
| جریان نامی | 4000 آمپر |
| نیروی نصب | 40 کیلو نیوتن |
| پروفایل کمیوتاسیون | خاموش‌کردن بدون اسنابر با رتبه بالا |
| ماتریس فرکانس | بهینه‌شده برای عملکرد فرکانس متوسط |
| دمای کاری | دامنه صنعتی استاندارد (به محدودیت‌های محفظه سیستم مراجعه شود) |
| مصرف توان | وابسته به فرکانس فعال گیت و چیدمان تغذیه کمکی |
| وزن | استاندارد صنعتی سنگین (به فهرست بسته‌بندی کارخانه مراجعه شود) |
| ابعاد | فرم‌فاکتور استاندارد پرس-پک (به نقشه مکانیکی مراجعه شود) |
عملکرد شبکه‌های تعیین‌شده Profinet / EtherNet/IP
یکپارچه‌سازی مدار کنترل درون واحد گیت 5SXE10-0181 از مقیاس‌بندی چگالی ورودی/خروجی داخلی برای مدیریت جریان‌های اوج بالا که برای چرخه‌های کمیوتاسیون 4000 آمپر لازم است، استفاده می‌کند. تله‌متری فایرینگ مستقیماً با سرعت ارتباط باس بک‌پلین معماری درایو نگاشت شده است که اجرای تعیین‌شده را برقرار می‌کند. سازگاری فلش فرم‌ویر در سراسر پشته قدرت متصل شده، از تأخیر بسته‌های داده جلوگیری می‌کند تا در حلقه‌های سوئیچینگ فرکانس متوسط اختلال ایجاد نشود و از خطاهای ناهمزمان گیت در شرایط استرس الکترومغناطیسی بالا محافظت می‌کند.
سؤالات متداول
س: محدودیت‌های خاص تعویض داغ (hot-swap) برای این مجموعه چیست؟
ج: این ماژول IGCT از تعویض داغ یا استخراج زنده پشتیبانی نمی‌کند. قبل از جداسازی فیزیکی قطعه، باید ایزولاسیون کامل لینک 4500 ولت و تخلیه کامل ریل‌های تغذیه کمکی گیت تأیید شود.
س: هدف از خط بازخورد وضعیت یکپارچه چیست؟
ج: چیدمان اتصال مسیر تله‌متری سخت‌افزاری ایزوله شده‌ای را فراهم می‌کند که اعتبار وضعیت گیت نیمه‌هادی را به‌صورت زمان واقعی به واحد پردازش مرکزی بازمی‌گرداند.
س: چگونه بار مکانیکی 40 کیلو نیوتن مورد نیاز تأیید می‌شود؟
ج: بار نصب باید از طریق مجموعه گیره فنری پیش‌بارگذاری شده کالیبره شده اعمال شود تا اطمینان حاصل شود که نیرو از آستانه 40 کیلو نیوتن منحرف نمی‌شود و از آسیب داخلی به چیپ یا مقاومت تماس بالا جلوگیری شود.
راهنمای نصب میدانی
- اعتبارسنجی فشار مکانیکی: ماژول را درون گیره پرس-پک قرار دهید و نیروی یکنواخت دقیقاً 40 کیلو نیوتن اعمال کنید. توزیع نامتوازن گشتاور می‌تواند باعث ترک‌خوردگی ویفرهای سیلیکونی داخلی شود.
- جداسازی هادی کنترل گیت: تمام خطوط کم‌ولتاژ کمکی و بازخورد را از طریق کانال‌های محافظت شده اختصاصی عبور دهید. این کانال‌ها را از خطوط مسی فاز اصلی با ولتاژ بالا ایزوله کنید تا ایمنی الکترومغناطیسی بالا حفظ شود.
- جلوگیری از اکسیداسیون سطح: قطب‌های هیت‌سینک مجاور را با حلال تمیز کنید تا اکسیدهای سطحی حذف شوند. قبل از گیره‌کردن مکانیکی، لایه‌ای بسیار نازک از ترکیب حرارتی غیررسانا روی رابط اعمال کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
