جزئیات محصول

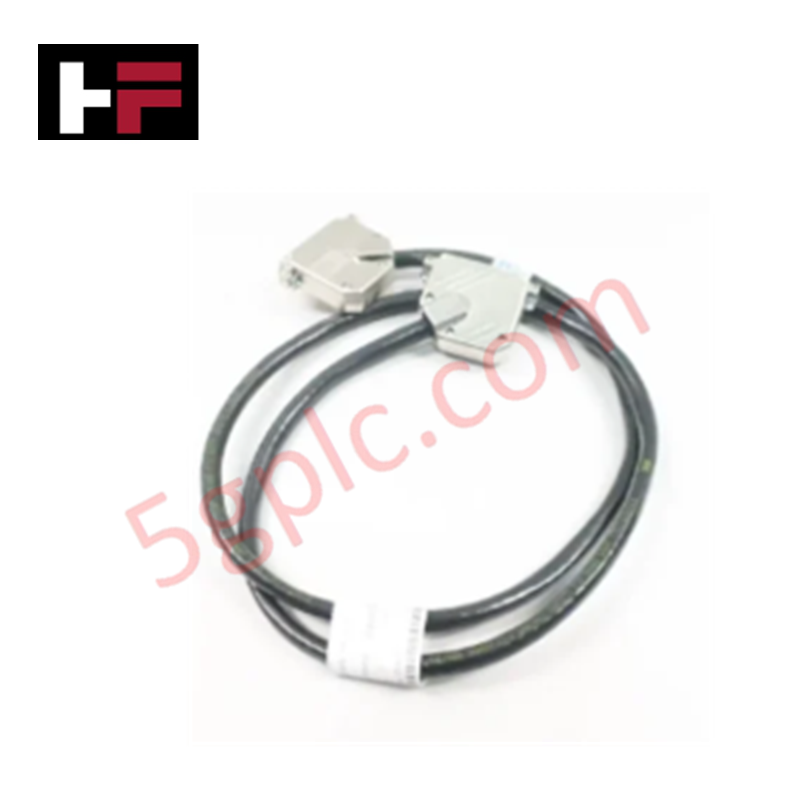

کابل Emerson 5A26141G06 (5A26141G06 کابل باس ورودی/خروجی محلی) که برای تبادل داده سریال در سیستم‌های کنترل توزیع‌شده اوویشن پیکربندی شده است، اجرای فیزیکی و الکتریکی مستقیم برای اتصال ماژول‌های ورودی/خروجی محلی به کنترلرهای میزبان را فراهم می‌کند. این مجموعه کابل ۴.۵ فوتی از فرمت داده RS-485 استفاده می‌کند و ارتباطات قطعی بین مجموعه‌های ورودی/خروجی و گره‌های کنترلر را با نرخ انتقال تا ۱۹.۲ کیلوبیت بر ثانیه تسهیل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5A26141G06 |
| برند | امرسون |
| ابعاد | طول ۴.۵ فوت |
| دمای کاری | منفی ۴۰ تا ۸۵ درجه سانتی‌گراد |
| مصرف برق | قابل اعمال نیست |
| نوع کانکتور | DB9 نر به DB9 نر |
| نوع کابل | کواکسیال محافظت‌شده (۲۴ AWG) |
اتصال پروتکل حلقه ۴-۲۰ میلی‌آمپر HART
مجموعه کابل 5A26141G06 با استفاده از محافظ دو لایه بافته شده و فویل ساخته شده است تا یکپارچگی سیگنال را در محیط‌هایی که تداخل الکترومغناطیسی فرکانس بالا (EMI) وجود دارد، حفظ کند. این استراتژی محافظت برای کاهش نرخ خطاهای بیت هنگام عبور کابل در نزدیکی ابزارهای فرآیندی که با سیگنال‌های پروتکل حلقه ۴-۲۰ میلی‌آمپر HART کار می‌کنند، ضروری است. با حفظ امپدانس مشخصه ثابت از طریق ساختار کواکسیال، کابل تضمین می‌کند که سیگنال‌های تفاضلی RS-485 از نویز حالت مشترک خارجی محافظت شده و از خراب شدن داده‌ها در باس کنترل اوویشن جلوگیری می‌شود.
سؤالات متداول (FAQ)
س: آیا این کابل برای توسعه ورودی/خروجی در فواصل طولانی قابل استفاده است؟
ج: کابل 5A26141G06 به عنوان کابل باس ورودی/خروجی محلی با طول ثابت ۴.۵ فوت تعیین شده است. تجاوز از طول کابل‌های توصیه شده برای ارتباط RS-485 می‌تواند منجر به تضعیف سیگنال و نقض زمان‌بندی شود؛ برای مشخصات حداکثر طول باس به دفترچه راهنمای سیستم اوویشن مراجعه کنید.
س: آیا نیازهای خاصی برای اتصال زمین محافظ DB9 وجود دارد؟
ج: بله، محافظ کابل باید در نقطه ورود به کابینت به زمین با امپدانس پایین متصل شود. عدم اتصال صحیح محافظ می‌تواند منجر به ایجاد حلقه‌های زمین و تزریق نویز قابل توجه به جریان داده سریال شود.
راهنمای نصب در محل
- قبل از اتصال به پورت‌های ماژول ورودی/خروجی، هر دو کانکتور نر DB9 را از نظر پین‌های خم شده یا آلودگی بررسی کنید.
- کانکتورها را به دقت تراز کرده و پیچ‌های نگهدارنده را محکم کنید تا اتصال فیزیکی پایدار برقرار شود.
- کابل را از مسیرهای مخصوص سیم سیگنال عبور دهید و فاصله آن را از خطوط برق AC با ولتاژ بالا یا کابل‌های تغذیه موتور حفظ کنید تا از تداخل متقابل جلوگیری شود.
- اطمینان حاصل کنید که کابل حداقل شعاع خمیدگی مطابق با استانداردهای کواکسیال ۲۴ AWG را حفظ کند تا از خستگی داخلی هادی جلوگیری شود.
- پس از نصب، وضعیت لینک ارتباطی را از طریق نرم‌افزار کنترلر اوویشن بررسی کنید تا اطمینان حاصل شود که در سرعت ۱۹.۲ کیلوبیت بر ثانیه هیچ بسته داده‌ای از دست نرفته است.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
