جزئیات محصول

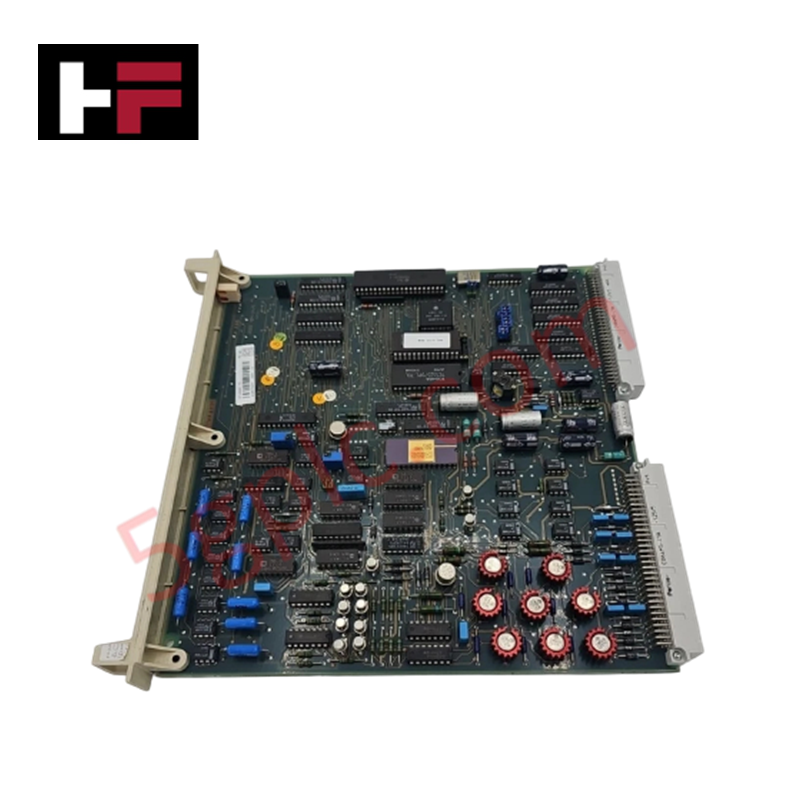

ABB DSAX 110 57120001-PC، که همچنین به عنوان ماژول‌های ورودی/خروجی آنالوگ DSAX 110 فهرست شده است، به عنوان یک قطعه سخت‌افزاری اختصاصی برای تنظیم و پردازش سیگنال‌های آنالوگ چندکاناله در رک‌های کنترل فرآیند ABB Advant Master عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DSAX 110 |
| کد سفارش | ۵۷۱۲۰۰۰۱-PC |
| برند | ABB |
| مبدأ | سوئد |
| نوع محصول | ماژول‌های ورودی/خروجی آنالوگ |
| کانال‌های ورودی | ۸ کانال |
| پیکربندی ورودی | تک‌پایانه‌ای (ورودی‌های مستقیماً زمین شده) |
| رزولوشن | ۱۲ بیت |
| دامنه‌های ورودی | یونی‌پلاری ۰ تا +۱۰ ولت، ۰ تا +۲۰ میلی‌آمپر، ۴ تا ۲۰ میلی‌آمپر |
| مقاومت شنت | مقاومت شنت ۲۵۰ اهم با دقت ۰.۰۵٪ (۵۰۰ اهم با دقت ۰.۱٪ در DSTA 001) |
| وزن | ۰.۴ کیلوگرم |
| ابعاد | ابعاد استاندارد کارت ورودی/خروجی ساب‌رک |
| دمای کاری | ۰ تا ۵۵ درجه سانتی‌گراد |
| مصرف برق | تغذیه از طریق باس بک‌پلین ساب‌رک |
| دسته‌بندی WEEE | 5. تجهیزات کوچک (هیچ بعد خارجی بیش از ۵۰ سانتی‌متر نیست) |
ارتباط باس بک‌پلین و مقیاس‌بندی چگالی ورودی/خروجی
برد ABB DSAX 110 ورودی‌های فرآیند آنالوگ را مستقیماً از طریق مبدل آنالوگ به دیجیتال 12 بیتی عبور داده و سپس با باس ارتباطی بک‌پلین ارتباط برقرار می‌کند. این کارت که برای پشتیبانی از مقیاس‌بندی بهینه چگالی ورودی/خروجی در ساب‌رک‌های Advant Master طراحی شده، داده‌های اسکن همگام شده را به حافظه اصلی کنترلر منتقل می‌کند. زمان‌بندی استاندارد بک‌پلین و سازگاری فریم‌ور فلش، اجرای کنترل در زمان واقعی را در گره‌های توزیع شده سیستم حفظ می‌کند.
سؤالات متداول
س: چه سیگنال‌های ورودی توسط 8 کانال ورودی تک‌پایانه‌ای روی DSAX 110 پذیرفته می‌شوند؟
ج: برد سیگنال‌های ولتاژ یونی‌پلاری 0 تا +10 ولت و همچنین سیگنال‌های جریان 0 تا +20 میلی‌آمپر و 4 تا 20 میلی‌آمپر را با استفاده از شنت‌های دقیق 250 اهم می‌پذیرد.
س: آیا ماژول DSAX 110 می‌تواند در حالی که برق بک‌پلین فعال است، به صورت داغ تعویض شود؟
الف: برق به شکاف ساب‌رک خاص یا بخش رک باید قبل از استخراج برد جدا شود تا از خطاهای ارتباطی باس بک‌پلین و گذراهای الکتریکی در مدارهای تبدیل آنالوگ جلوگیری شود.
راهنمای نصب میدانی
- قطع برق بک‌پلین ساب‌رک قبل از وارد یا خارج کردن ماژول DSAX 110.
- تراز کردن کانکتورهای لبه برد با شکاف‌های راهنمای شاسی اختصاص داده شده و وارد کردن تا زمانی که دوشاخه عقب به طور محکم در گیرنده بک‌پلین قرار گیرد.
- بستن پیچ‌های قفل صفحه جلو برای اطمینان از اتصال مکانیکی زمین و قفل کردن مجموعه در برابر لرزش کابینت.
- مسیر دادن کابل‌های سیگنال آنالوگ با استفاده از هادی‌های جفت‌پیچیده شیلددار که از کابل‌های AC ولتاژ بالا جدا نگه داشته شده‌اند.
- پایان دادن به شیلدهای کلی کابل‌ها در نوار زمین کابینت قبل از روشن کردن مجدد سیستم.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
