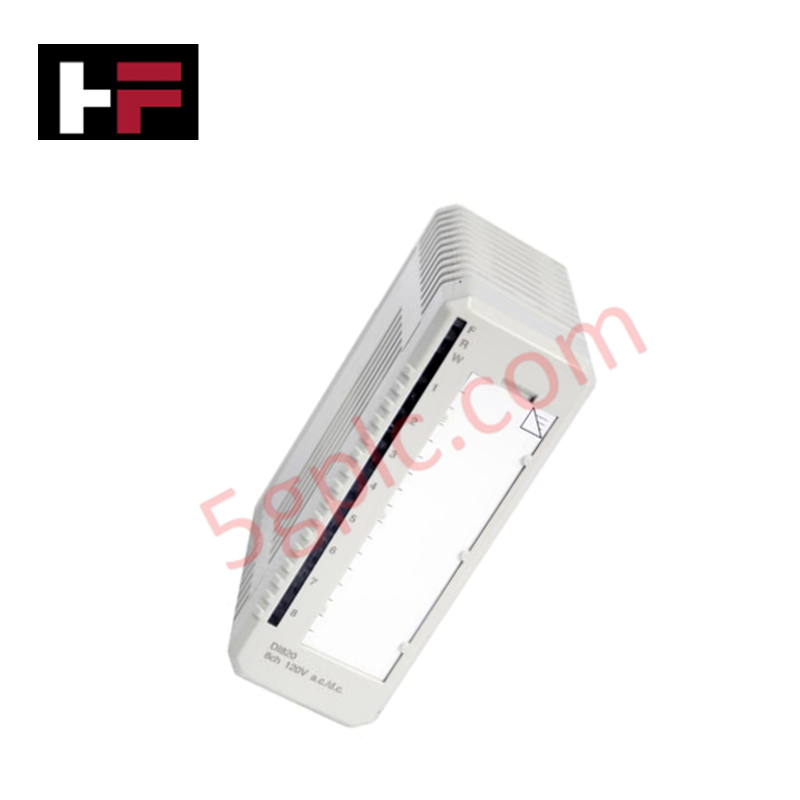

The ABB DI820 3BSE008512R1, also cataloged as the DI820 Digital Input Modules, operates as a dedicated hardware component for 120 VAC / 110 VDC signal acquisition and field discrete monitoring within ABB S800 I/O platforms.
Hardware Specifications
| ABB DI820 3BSE008512R1 که با عنوان DI820 ماژولهای ورودی دیجیتال نیز فهرست شده است، بهعنوان یک قطعهٔ سختافزاری اختصاصی برای دریافت سیگنالهای ۱۲۰ VAC / ۱۱۰ VDC و پایش گسستهٔ میدانی در پلتفرمهای ABB S800 I/O عمل میکند. | مشخصات سختافزاری |
|---|---|
| پارامتر | مشخصات |
| مدل | 3BSE008512R1 |
| DI820 | شمارهٔ قطعه |
| برند | ABB |
| نوع محصول | ماژولهای ورودی دیجیتال |
| مبدأ | سوئد |
| وزن | ۴۵ × ۱۱۹ × ۱۰۲ میلیمتر (عمق ۱۱۱ میلیمتر با احتساب کانکتور) |
| دمای کاری | ۰ تا +۵۵ درجهٔ سانتیگراد |
| اتلاف توان | معمولاً ۲٫۸ W |
| مشخصات سیگنال | ۱۲۰ VAC / ۱۱۰ VDC |
| تعداد کانالها | ۸ کانال (جریانکش، با ایزولاسیون جداگانه) |
| امپدانس ورودی | ۱۲ کیلواهم (AC) / ۳۹ کیلواهم (DC) |
| محدودهٔ ولتاژ ورودی «۰» | ۰ تا ۳۰ VAC، ۰ تا ۲۰ VDC |
| محدودهٔ ولتاژ ورودی «۱» | ۷۷ تا ۱۳۰ VAC، ۷۵ تا ۱۴۵ VDC |
| فیلتر دیجیتال قابل انتخاب | ۲، ۴، ۸، ۱۶ میلیثانیه |
| مصرف جریان Modulebus | ۵۰ میلیآمپر (+5 VDC)، ۰ میلیآمپر (+24 VDC) |
| واحدهای پایانهٔ ماژول سازگار | TU811، TU813، TU831، TU839، TU851 |
سرعت ارتباط باس پسصفحه و ایزولاسیون کانال
رابط ورودی ۸کاناله دارای ایزولاسیون جداگانهٔ کانالبهکانال، با پروفایل عایقی نامی ۲۵۰ V و حد تحمل آزمون دیالکتریک ۲۰۰۰ VAC است. پردازش دادهها روی پسصفحهٔ +5 VDC Modulebus، سرعت بالای ارتباط باس پسصفحه و سازگاری فلش میانافزار را هنگام اسکن کنترلر حفظ میکند. منطق داخلی، تأخیرهای فیلتر دیجیتال (۲ تا ۱۶ میلیثانیه) را مدیریت میکند تا جهش کنتاکت باعث اختلال در وضعیت کانالهای ورودی/خروجی پرتراکم نشود.
پرسشهای متداول
پرسش: مصرف توان ماژول DI820 از +5 VDC Modulebus چقدر است؟
پاسخ: ماژول از خط تغذیهٔ پسصفحهای +5 VDC مربوط به Modulebus، ۵۰ میلیآمپر مصرف میکند و از خطوط باس +24 VDC هیچ مصرفی ندارد.
پرسش: کدام واحدهای پایانهٔ ماژول (MTU) کارت ورودی دیجیتال DI820 را میپذیرند؟
پاسخ: این ماژول با واحدهای پایانهٔ TU811، TU813، TU831، TU839 و TU851، با استفاده از کد کلیدگذاری مکانیکی AB، رابط میشود.
پرسش: آیا کانالهای مجزای DI820 از نظر گالوانیکی از یکدیگر ایزوله هستند؟
پاسخ: بله، هر ۸ کانال ورودی بهصورت جداگانه ایزوله شدهاند و از انتشار خطاهای حالت مشترک بین حلقههای میدانی گسسته جلوگیری میکنند.
راهنمای نصب میدانی
- پیش از قفلکردن ماژول DI820 روی پایهٔ MTU اختصاصی آن، برق Modulebus و منابع ولتاژ میدانی را قطع کنید.
- پیش از نصب، بررسی کنید که کد کلیدگذاری مکانیکی روی واحد پایانهٔ ماژول روی AB تنظیم شده باشد.
- ماژول ۰٫۱۸ کیلوگرمی را همراستا کنید و آن را محکم در شیارهای راهنمای MTU فشار دهید تا ضامن قفل بالایی کاملاً درگیر شود.
- طول مسیر کابلهای میدانی را برای مدارهای AC (با محدودیت ۱۰۰ pF/m) حداکثر به ۲۰۰ متر و برای سیگنالهای DC حداکثر به ۶۰۰ متر محدود کنید.
- سیمکشی ورودی گسسته AC را با حداقل فاصلهٔ ۲۰۰ میلیمتر از کابلهای ارتباطی ولتاژ پایین نصب کنید.
