جزئیات محصول

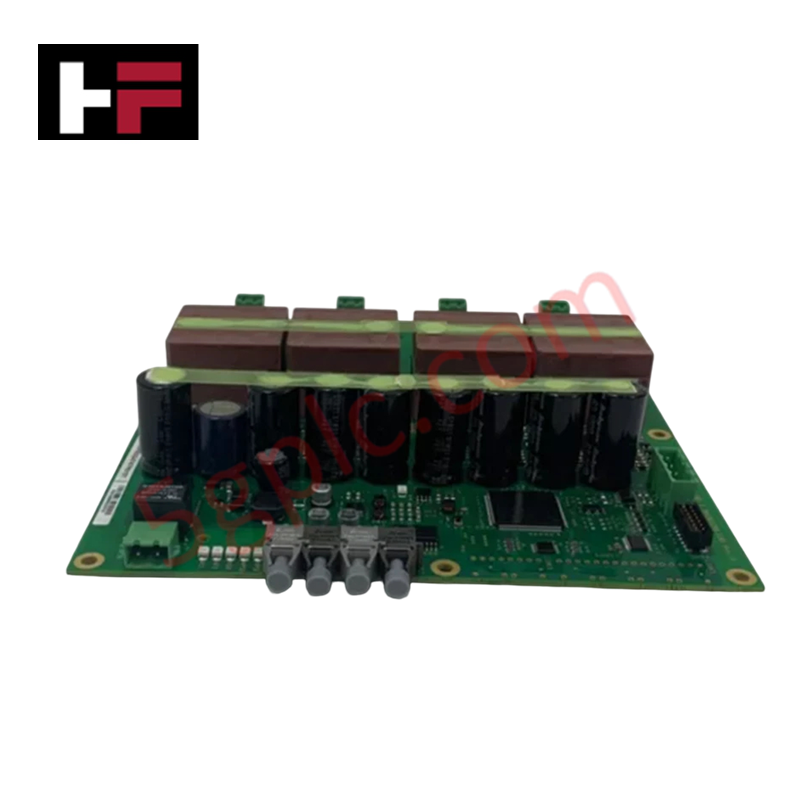

برد ABB 3BHE024747R0101 (GD C801 A101 Crowbar Drive PCB) که برای حفاظت در برابر گذرای ولتاژ بیش از حد و تخلیه سریع انرژی در درایوهای AC ولتاژ متوسط ACS 2000 و ACS 5000 پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این برد مدار چاپی به عنوان کنترل‌کننده اصلی درایو برای مدار Crowbar Rigi عمل می‌کند و در شرایط افزایش ناگهانی ولتاژ، مسیرهای هدایتی حفاظتی با تأخیر کم را فعال می‌کند تا از نیمه‌هادی‌های قدرت محافظت نماید.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 3BHE024747R0101 (GD C801 A101) |
| برند | ABB |
| مبدأ | سوئیس |
| وزن | 0.2 کیلوگرم |
| ابعاد | 120 میلی‌متر × 100 میلی‌متر × 20 میلی‌متر |
| دمای کاری | منفی ۲۰ تا ۸۵ درجه سانتی‌گراد |
| مصرف برق | بار تغذیه داخلی درایو استاندارد |
| نوع محصول | مونتاژهای برد درایور گیت / بردهای درایو |
| پلتفرم سیستم | ABB ACS 2000 / ACS 5000 |
| ولتاژ نامی | ۸۰۰ ولت |
| جریان نامی | ۱۰۰ آمپر |
| فرکانس نامی | ۵۰/۶۰ هرتز |
سرعت ارتباط باس بک‌پلین و شبکه‌های تعیین‌کننده
برد درایو GD C801 A101 از سرعت بالای ارتباط باس بک‌پلین برای ارسال وضعیت‌های لحظه‌ای باس به کنترل‌کننده اصلی درایو استفاده می‌کند. منطق سخت‌افزاری یکپارچه با شبکه‌های تعیین‌کننده در زیرقفسه درایو ACS ارتباط برقرار می‌کند و در صورت تشخیص آستانه‌های ولتاژ بیش از حد لینک DC، اجرای پالس زیر میکروثانیه‌ای را فراهم می‌آورد. سازگاری بالای فریمور فلش امکان همگام‌سازی بی‌وقفه با نسخه‌های فریمور کنترل درایو را فراهم می‌کند.
سؤالات متداول
س: عملکرد اصلی برد مدار GD C801 A101 در سیستم درایو چیست؟ ج: این برد مدار کنترل مدار Crowbar Rigi را بر عهده دارد و در هنگام گذرای ولتاژ، تخلیه سریع انرژی را فعال می‌کند تا از قطعات اینورتر درایو محافظت نماید.
س: آیا امکان تعویض داغ (hot-swapping) برای مونتاژ برد 3BHE024747R0101 وجود دارد؟ ج: خیر، تمامی منابع ولتاژ بالا و تغذیه‌های کمکی DC باید پیش از دست‌کاری یا تعویض برد کاملاً خاموش و تخلیه شوند.
س: محدودیت‌های دمای ذخیره‌سازی مطلق برای این برد مدار چیست؟ ج: این ماژول برای دمای محیط ذخیره‌سازی غیر عملیاتی از منفی ۴۰ تا ۱۰۰ درجه سانتی‌گراد رتبه‌بندی شده است.
راهنمای نصب میدانی
- تمامی ورودی‌های برق ولتاژ متوسط را خاموش و تغذیه‌های کنترل را جدا کنید قبل از باز کردن محفظه درایو.
- تمام خازن‌های لینک DC میانی را کاملاً تخلیه کرده و با استفاده از یک مولتی‌متر کالیبره شده، وضعیت صفر ولتاژ را تأیید کنید.
- هنگام دست‌کاری برد مدار چاپی خام، از دستبند محافظ ESD متصل به زمین استفاده کنید تا از آسیب ناشی از تخلیه الکترواستاتیک به الکترونیک درایور گیت جلوگیری شود.
- سوراخ‌های نصب را با پایه‌های شاسی هم‌تراز کرده و پیچ‌ها را با گشتاور مشخص شده محکم کنید تا اتصال زمین ساختاری حفظ شود.
- اطمینان حاصل کنید که تمامی کانکتورهای چندپین و کابل‌های روبانی به طور کامل در هدرهای مربوطه روی برد قفل شده‌اند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
