جزئیات محصول

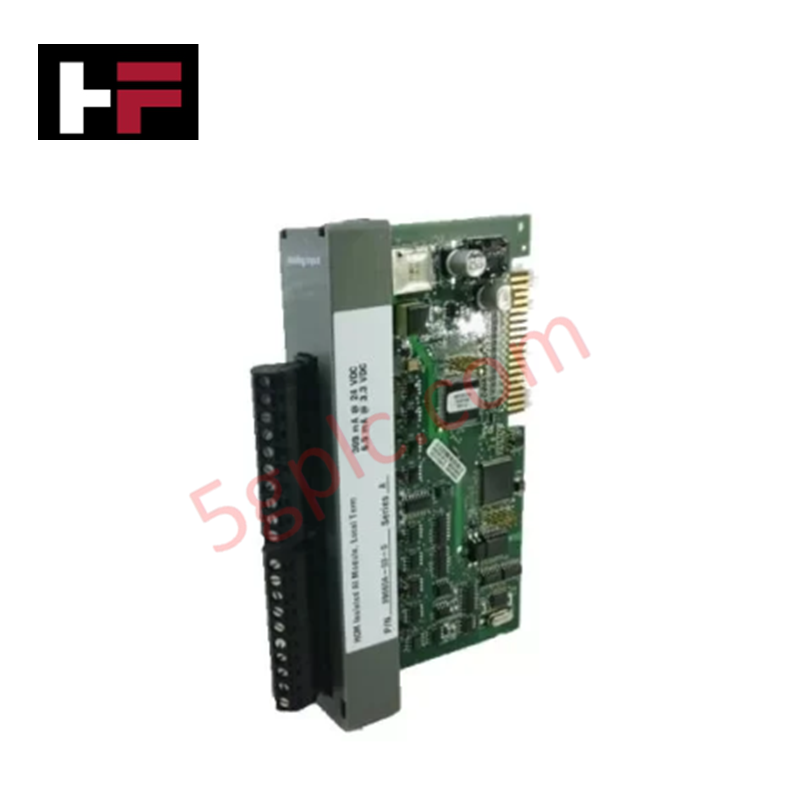

این ماژول که برای پردازش سیگنال‌های میدانی آنالوگ و اجرای حلقه‌های کنترل محلی در معماری‌های ControlWave Micro پیکربندی شده است، Emerson 396563-18-0 (ماژول ورودی/خروجی آنالوگ 396563)، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این ماژول ۶ ورودی آنالوگ تک‌سر را دیجیتال‌سازی می‌کند و ۲ خروجی آنالوگ را راه‌اندازی می‌کند و در عین حال رابط‌های ارتباطی شبکه سریال و اترنت یکپارچه را ارائه می‌دهد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 396563-18-0 |
| برند | Emerson |
| مدل پایه | 396563 |
| مبدأ | USA |
| وزن | حدود 0.35 kg |
| ابعاد | فرم‌فاکتور استاندارد ماژول ControlWave Micro |
| دمای کاری | -40 تا 85 deg C |
| مصرف برق | مبتنی بر پردازنده ARM کم‌مصرف |
| ورودی‌های آنالوگ | ۶ کانال تک‌سر، قابل پیکربندی برای 4-20 mA یا 1-5 VDC |
| خروجی‌های آنالوگ | ۲ کانال، قابل پیکربندی برای 4-20 mA یا 1-5 VDC (منبع تغذیه خارجی 11 تا 30 VDC) |
| پردازنده داخلی | ریزپردازنده ARM |
| درگاه‌های ارتباطی | ۲ درگاه RS-232، یک درگاه سریال ناهمزمان RS-485، یک درگاه اترنت 10/100 MB با RJ45 |
| حدود حفاظت در برابر اضافه‌ولتاژ | مطابق با مشخصات IEEE C37.90-1978 و IEC 801-5 |
| روش نصب | نصب شاسی روی پنل یا دیوار |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال‌ها
ماژول 396563-18-0 سیگنال‌های حلقه جریان 4-20 mA و حلقه ولتاژ 1-5 VDC را از طریق مبدل‌های اختصاصی آنالوگ به دیجیتال هدایت می‌کند و دقت بالایی را برای اندازه‌گیری‌های فرستنده‌های میدانی فراهم می‌سازد. ایزولاسیون گالوانیکی و حفاظت در برابر اضافه‌ولتاژهای گذرا، مطابق با IEEE C37.90-1978 و IEC 801-5، از ریزپردازنده ARM داخلی و رابط‌های ارتباطی در برابر اختلالات خارجی خطوط میدانی محافظت می‌کنند. ایزولاسیون اختصاصی کانال‌به‌کانال، کوپل‌شدن نویز و تداخل متقابل را در پارامترهای فعال پروتکل حلقه 4-20 mA HART روی مسیرهای سیگنال مشترک محدود می‌کند.
سؤالات متداول
س: برای راه‌اندازی دو کانال خروجی آنالوگ در 396563-18-0 به چه منبع تغذیه‌ای نیاز است؟
پ: خروجی‌های آنالوگ به یک منبع تغذیه خارجی جریان مستقیم با محدوده ولتاژ 11 تا 30 VDC نیاز دارند.
س: چه رابط‌های ارتباطی به‌صورت مستقیم روی ماژول 396563-18-0 یکپارچه شده‌اند؟
پ: این سخت‌افزار شامل دو درگاه سریال RS-232، یک درگاه سریال ناهمزمان RS-485 و یک درگاه اترنت 10/100 MB برای ارتباط با سیستم میزبان و شبکه I/O محلی است.
س: این ماژول برای ورودی‌های سیم‌کشی میدانی، چه استانداردهایی را در زمینه مصونیت در برابر اضافه‌ولتاژ رعایت می‌کند؟
پ: مدارهای حفاظتی داخلی با استانداردهای سرکوب اضافه‌ولتاژ IEEE C37.90-1978 و IEC 801-5 مطابقت دارند تا از منطق داخلی در برابر گذراهای ولتاژ بالا محافظت کنند.
راهنمای نصب در محل
- شاسی ماژول را به‌صورت ایمن روی یک پنل تخت یا دیواره محفظه نصب کنید و فضای کافی برای گردش هوا در اطراف قاب ماژول در نظر بگیرید.
- پیش از نصب یا خارج‌کردن ماژول از رابط بک‌پلین، اطمینان حاصل کنید که برق اصلی رک ControlWave Micro قطع شده است.
- ورودی‌های آنالوگ میدانی و منابع تغذیه خارجی حلقه خروجی 11-30 VDC را به ترمینال متصل کنید و تنظیمات جامپر 4-20 mA یا 1-5 VDC را رعایت کنید.
- شیلد کابل‌های رابط اترنت و سریال را برای سرکوب نویز الکترومغناطیسی فرکانس بالا به شینه ارت حفاظتی (PE) کابینت اصلی متصل کنید.
- برای جلوگیری از افت کیفیت سیگنال، کابل‌های سیگنال میدانی را داخل کانال کابل از خطوط برق فشارقوی جدا نگه دارید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
