جزئیات محصول

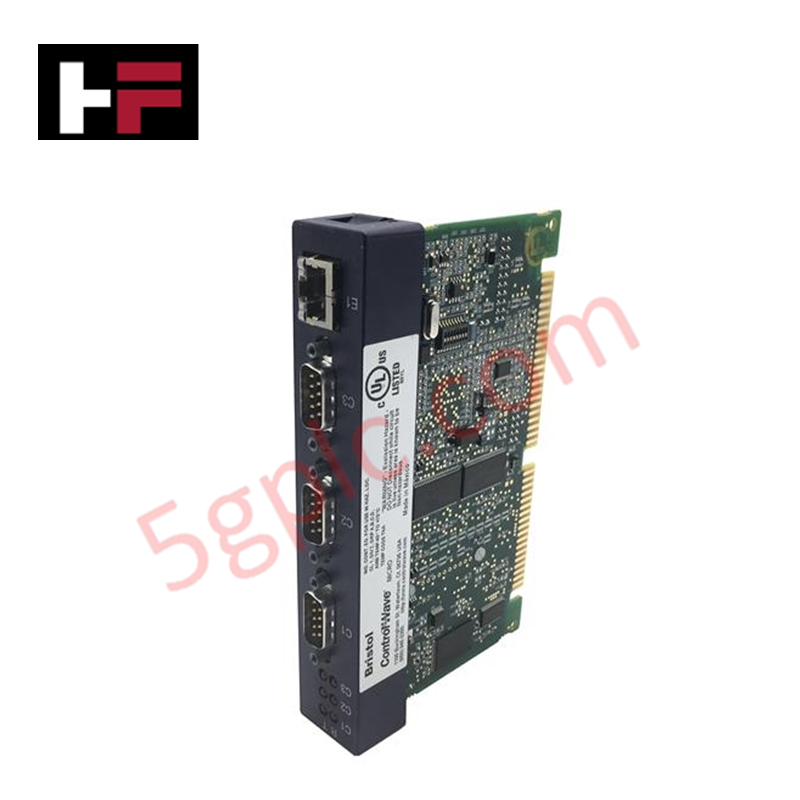

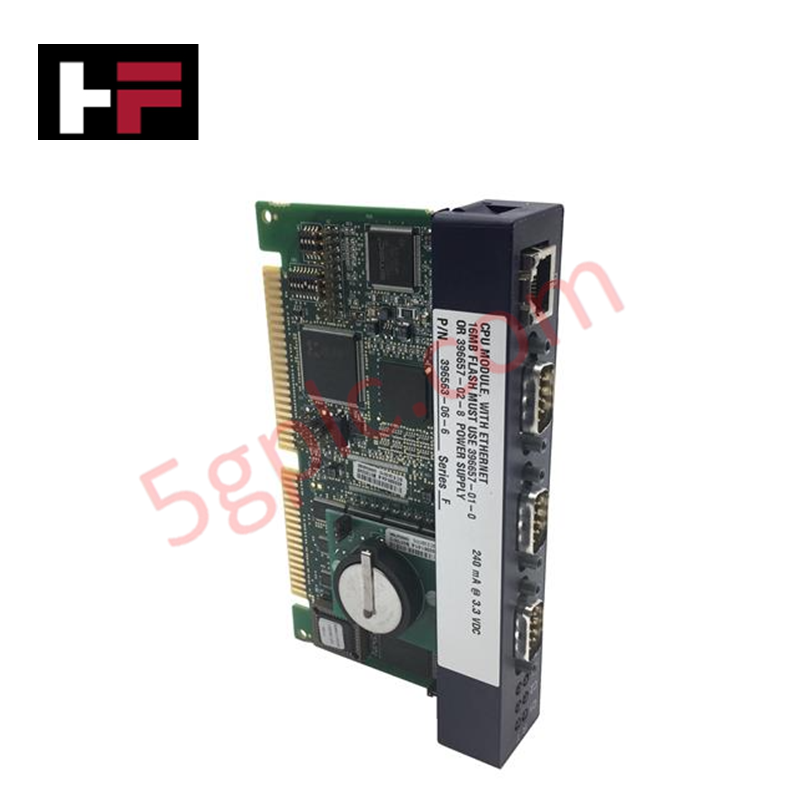

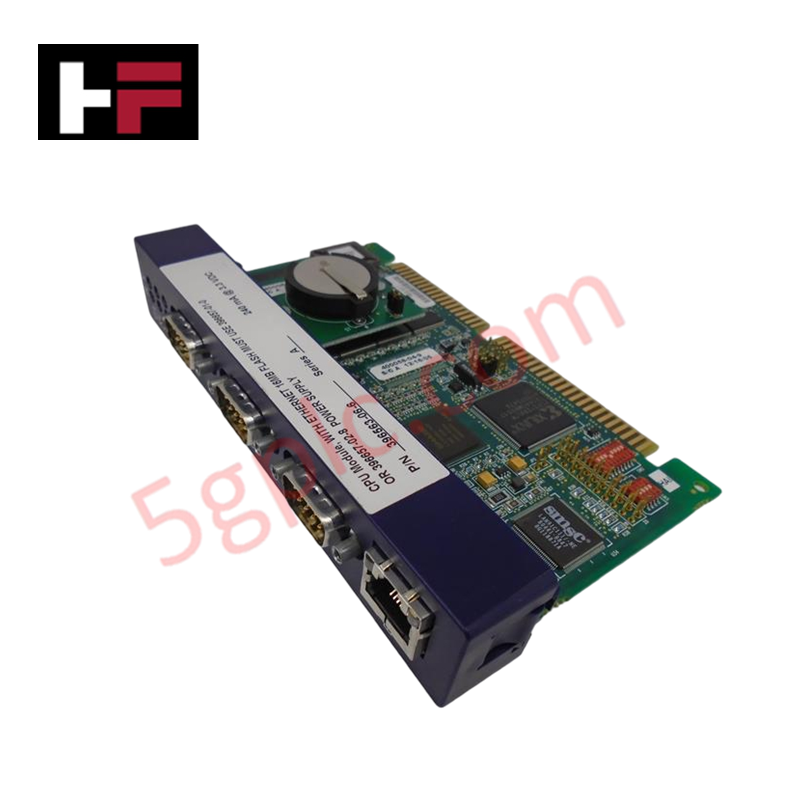

امرسون 396563-06-6، که همچنین به عنوان 396563-06-6 ماژول CPU فهرست شده است، به عنوان یک قطعه سختافزاری اختصاصی برای پردازش منطق مرکزی و مسیریابی ارتباطات اترنت در پلتفرمهای Bristol ControlWave Micro عمل میکند. این زیرمجموعه سختافزاری دستورات ریاضی را اجرا میکند، عملیات شبکه ورودی/خروجی منطقهای را هماهنگ میسازد و ارتباطات را از طریق شبکههای محلی یکپارچه با استفاده از اتصالات رسانه فیزیکی حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | 396563-06-6 |
| برند | امرسون (بریستول) |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.26 پوند |
| ابعاد | ابعاد استاندارد ماژول اسلات ControlWave Micro |
| دمای کاری | -40 درجه سانتیگراد تا +70 درجه سانتیگراد |
| مصرف برق | 240 میلیآمپر در 3.3 ولت DC |
| سرعت پردازنده | 150 مگاهرتز |
| ظرفیت SRAM | 4 مگابایت |
| ظرفیت فلش SDRAM | 16 مگابایت فلش |
| پورتهای ارتباطی | پورت اترنت یکپارچه و مسیرهای ردیابی رابط |
توپولوژی کنترل فرآیند و ایزولاسیون کانال به کانال
اجرای مکانیکی این سختافزار پردازش مرکزی 150 مگاهرتزی بر اساس یک چیدمان ساختاریافته برای مدیریت پارامترهای سیستم استوار است. این ماژول شامل روشهای داخلی ایزولاسیون کانال به کانال است که مستقیماً در گذرگاههای رابط بکپلین محلی تعبیه شدهاند. این معماری جریانهای منطق پردازش فرکانس بالا را از شبکههای توزیع برق میدانی استاندارد جدا میکند و اطمینان میدهد که اختلافهای زمین الکتریکی یا خطاهای گذرا در اتصالات حلقه میدانی دوردست به واحدهای منطق اجرایی اصلی نفوذ نکرده و بلوکهای ردیابی پروتکل حلقه 4-20 میلیآمپر HART را مختل نکنند.
سؤالات متداول
س: آیا این ماژول پردازنده CPU اجازه تعویض داغ آنلاین در زمان فعال بودن بکپلین را میدهد؟
ج: خیر. برای جلوگیری از خرابی بستههای داده یا آسیب الکتریکی به مسیرهای منطق بکپلین 3.3 ولت DC، باید برق مجموعه رک ControlWave Micro قطع شود قبل از اینکه کارت پردازنده خارج یا وارد شود.
س: تعریف حافظهها چگونه بین اجزای SRAM و فلش توزیع شده است؟
ج: معماری سختافزاری 4 مگابایت حافظه دسترسی تصادفی ایستا فرار (SRAM) برای صفهای دستورات عملیاتی و جداول داده متغیر فراهم میکند که توسط 16 مگابایت حافظه فلش دینامیک همزمان (SDRAM) برای ذخیره پیکربندیهای محلی فرمویر پشتیبانی میشود.
راهنمای نصب میدانی
-
کنترلهای وارد کردن به بکپلین: کارت پردازنده را در اسلات اصلی مشخص شده در پنل حامل ControlWave Micro قرار دهید. کارت را مستقیم به عقب فشار دهید تا به راهنمای تراز ماژول برسد و کانکتورهای بکپلین کاملاً جا بیفتند.
-
شبکه اتصال زمین شیلد: تمام شیلدهای کابل ارتباطی اترنت خارجی را در نقطه ورود به ساختار کابینت ترمینال زمین کنید. یک طرح اتصال زمین تکنقطهای حفظ کنید تا نویز حالت مشترک فرکانس پایین از اختلال در حلقههای دستورات منطق جلوگیری شود.
-
استانداردهای جداسازی سیمکشی: تمام کابلهای ارتباطی و سیگنال رابط را داخل کانالهای ساختاری هدایت کنید که حداقل 300 میلیمتر از مسیرهای برق AC با جریان بالا فاصله فیزیکی داشته باشند.
-
اقدامات محفظه محیطی: پردازنده را داخل یک محفظه صنعتی نصب کنید که برای تحمل پارامترهای محیطی سایت طراحی شده باشد و اطمینان حاصل کنید که رطوبت نسبی در بازه 5٪ تا 95٪ بدون تراکم باقی بماند تا از اکسیداسیون جزئی جلوگیری شود.
