جزئیات محصول

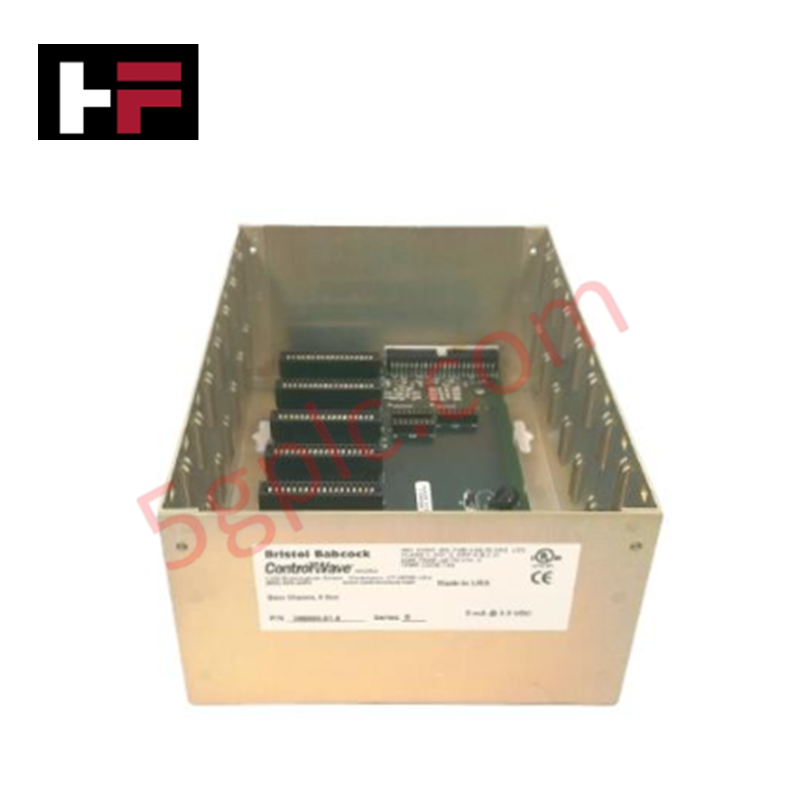

Emerson 396560-01-6 که با نام 396560، یعنی واحد توسعه ورودی/خروجی (I/O)، نیز ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای توسعه شاسی و اجرای رابط سیگنال بک‌پلین در پلتفرم‌های PLC مدل ControlWave عمل می‌کند. این واحد فضای نصب اسلات و توزیع برق را برای حداکثر ۸ ماژول توسعه محلی در نصب‌های Micro Panel فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 396560-01-6 |
| برند | Emerson |
| مدل پایه | 396560 |
| مبدأ | ایالات متحده آمریکا |
| وزن | 1.46 پوند (0.66 کیلوگرم) |
| ابعاد | شاسی استاندارد ۸ اسلات ControlWave Micro Panel |
| دمای کاری | -40 تا 70 درجه سانتی‌گراد |
| مصرف برق | 2 mA در 3.3 VDC (منطق بک‌پلین) |
| ظرفیت اسلات | ۸ اسلات |
| فرم‌فاکتور | شاسی پایه / نصب رک |
| سازگاری سیستم | سری ControlWave Micro Panel |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
واحد توسعه 396560-01-6 مسیرهای ردیابی بک‌پلین را در خود جای داده است که از عملکرد ورودی/خروجی چندکاناله، ازجمله عبور شفاف پارامترهای دیجیتالی‌شده پروتکل حلقه 4-20 mA HART بین کارت‌های I/O محلی و کنترلر اصلی، پشتیبانی می‌کند. موانع ایزولاسیون یکپارچه بک‌پلین از ایجاد حلقه‌های اتصال زمین بین کانال‌ها جلوگیری کرده و نویز الکتریکی گذرا را سرکوب می‌کنند و بدین‌ترتیب، صحت سیگنال را در رابط‌های سیگنال آنالوگ و گسسته با چگالی بالا حفظ می‌کنند.
سؤالات متداول
س: جریان مصرفی منطق بک‌پلین برای واحد توسعه 396560-01-6 چقدر است؟
پ: بک‌پلین شاسی برای مسیریابی ارتباطات منطقی، جریان کاری پایه‌ای معادل 2 mA در 3.3 VDC مصرف می‌کند.
س: چند ماژول I/O را می‌توان در شاسی پایه 396560-01-6 نصب کرد؟
پ: ساختار فیزیکی رک، ۸ اسلات اختصاصی ماژول را برای تهویه سیگنال‌های I/O و کارت‌های رابط در پیکربندی‌های ControlWave Micro فراهم می‌کند.
س: آیا واحد توسعه هنگام نصب به روش‌های خاص اتصال زمین نیاز دارد؟
پ: بله. قاب شاسی باید مستقیماً به صفحه پشتی محفظه متصل به زمین شود تا پتانسیل زمین مشترک برقرار شده و الزامات مصونیت در برابر اضافه‌ولتاژ برآورده شود.
راهنمای نصب در محل
- شاسی پایه را با استفاده از تجهیزات مناسب نصب رک، به قاب تابلو کنترل یا صفحه نصب محکم کنید.
- پیش از وارد کردن کارت‌های I/O در ۸ اسلات موجود بک‌پلین، اطمینان حاصل کنید که محفظه عاری از گردوغبار رسانا و رطوبت است.
- مطمئن شوید که زبانه اتصال زمین شاسی با یک هادی مسی کوتاه و کم‌امپدانس به شینه ارت حفاظتی (PE) اصلی محفظه متصل شده است.
- هر ماژول I/O مدل ControlWave را محکم در اسلات تعیین‌شده قرار دهید تا قفل‌های نگهدارنده صدای کلیک بدهند و تماس کامل با کانکتور بک‌پلین برقرار شود.
- کابل‌های سیگنال ورودی میدان و سیم‌های تخلیه شیلد را از مسیر سینی کابل عبور دهید تا از خطوط برق فشارقوی فاصله داشته باشند.
