جزئیات محصول

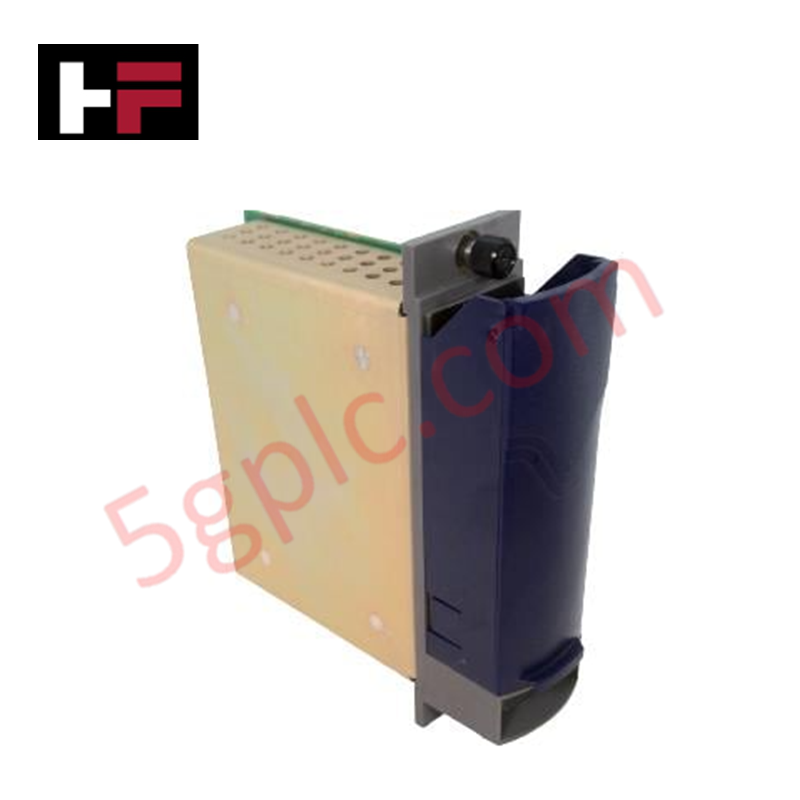

امرسون 396509-05-3، که همچنین به عنوان ماژول منبع تغذیه 396509-05-3 شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای تنظیم مداوم الکتریکی و توزیع ولتاژ در داخل پلتفرمهای شاسی سختافزاری ControlWave عمل میکند. این زیرمجموعه ولتاژهای ورودی خام را تنظیم میکند، مسیرهای منطقی پاییندستی را ایزوله کرده و بلوکهای تخصیص توان تثبیتشده را برای آرایههای منطقی بکپلین متصل و عناصر محیطی جانبی حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | 396509-05-3 (سری A) |
| برند | امرسون (ControlWave) |
| مبدأ | ایالات متحده آمریکا |
| وزن | 1.00 پوند |
| ابعاد | پروفیل اسلات ماژول شاسی رک استاندارد ControlWave |
| دمای کاری | -40 درجه سانتیگراد تا +70 درجه سانتیگراد |
| ورودی برق | +24 ولت DC نامی |
| مصرف برق (منطق داخلی) | 1000 میلیآمپر در 24 ولت DC |
| توزیع برق (مدارهای میدانی) | 3600 میلیآمپر در 24 ولت DC |
| پلتفرم سیستم | زیرساخت Micro/Chassis ControlWave |
معماری سیستم کنترل توزیعشده و ایزولاسیون کانال به کانال
اجرای مکانیکی این ماژول تنظیم انرژی سری A بر مسیرهای ایزولاسیون فیزیکی محلی برای تثبیت ولتاژهای بکپلین تکیه دارد. چیدمان برد مدار داخلی روشهای سختگیرانه ایزولاسیون کانال به کانال را بین مسیرهای تغذیه حلقه میدانی جریان بالا و عناصر حساس محاسباتی اعمال میکند. این تنظیم مستقل اطمینان میدهد که گذراهای الکتریکی، نوسانات خط یا اتصال کوتاهها در آرایه توزیع میدانی 3600 میلیآمپر با مسیرهای منطقی داخلی تداخل نداشته باشند و سیگنالدهی پروتکل حلقه 4-20 میلیآمپر HART را در کارتهای پردازش موازی بدون اختلال حفظ کند.
سؤالات متداول
س: آیا این ماژول برق اجازه نصب داغ آنلاین (hot-swap) در حالی که پلتفرم رک فعال است را میدهد؟
ج: خیر. خارج کردن یا وارد کردن ماژول منبع تغذیه اصلی در حالی که سیستم روشن است میتواند باعث افت ولتاژ موضعی در بکپلین یا قطع مسیرهای منطقی شود که منجر به سقوط فوری واحدهای پردازش مرکزی متصل میگردد.
س: ظرفیت جریان چگونه بین سیستمهای منطق و مدار میدانی توزیع میشود؟
ج: این ماژول برق ورودی را به دو زیرسیستم مجزا تقسیم میکند، که تا 1000 میلیآمپر در 24 ولت DC را به طور اختصاصی برای عملیات منطق داخلی بکپلین و تا 3600 میلیآمپر در 24 ولت DC برای تغذیه حلقههای ابزار دقیق میدانی فراهم میکند.
راهنمای نصب میدانی
-
تراز اسلات شاسی: ماژول منبع تغذیه را در اسلات اختصاصی برق در بدنه پایه ControlWave به سمت راهنمای مسیرها بلغزانید. سختافزار نگهدارنده صفحه جلویی یکپارچه را کاملاً محکم کنید تا اتصال الکتریکی صحیح با سیستم زمین بکپلین تضمین شود.
-
اتصالات کابل ورودی: هادیهای برق ورودی +24 ولت DC را به ترمینالهای پیچ مشخص شده متصل کنید. اطمینان حاصل کنید که پیچهای ترمینال کاملاً سفت شدهاند تا از بروز مقاومت تماس بالا جلوگیری شود.
-
ردیابی زمین حفاظتی: تمام شیلدهای کابل تغذیه خارجی را مستقیماً به نوار زمین اصلی کابینت صنعتی متصل کنید. باید از روشهای زمینکردن تکنقطهای پیوسته برای جلوگیری از نویز حالت مشترک فرکانس پایین که میتواند سیگنالهای داده را مخدوش کند، استفاده شود.
-
کنترل محیط حرارتی: اطمینان حاصل کنید که فضای خنککننده محلی مطابق نقشههای کارخانه است و مسیرهای جریان هوا هنگام کار در نزدیکی حد بالای +70 درجه سانتیگراد مسدود نباشند تا از قطع حرارتی جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
