جزئیات محصول

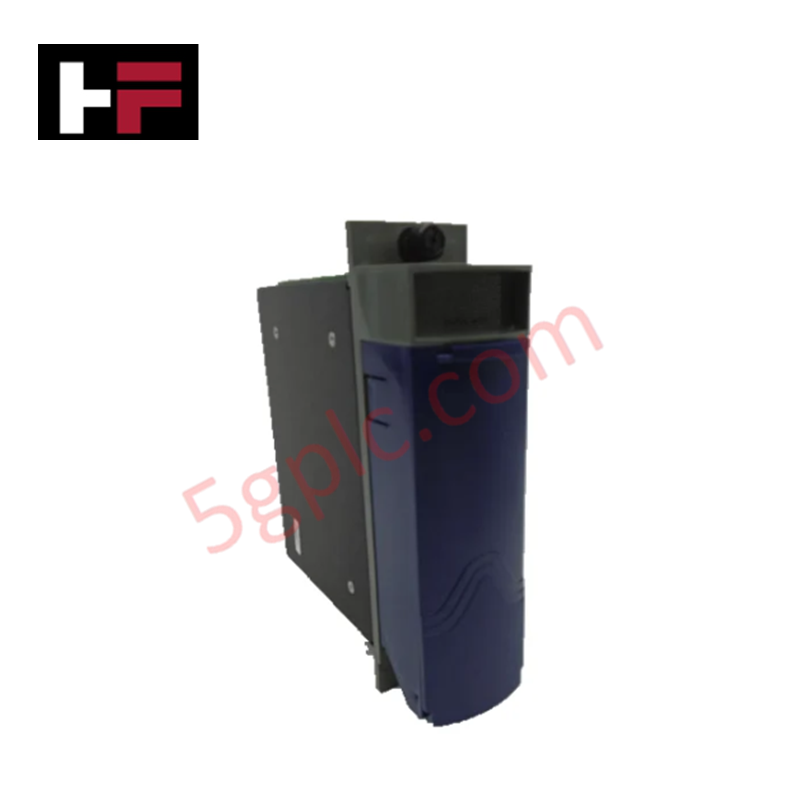

امرسون 396458-18-1 که با عنوان برد توسعه ورودی/خروجی 396458-18-1 نیز ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای توزیع سیگنال با چگالی بالا و جای‌دهی رابط ماژول در معماری‌های کنترلی DeltaV و Ovation عمل می‌کند. این واحد، هم‌ترازی فیزیکی شیارها، مسیریابی ارتباطات باس پشتی و توزیع برق را برای حداکثر 16 ماژول ورودی/خروجی آنالوگ، دیجیتال و دما در رک‌های توسعه سیستم فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 396458-18-1 |
| برند | امرسون |
| مبدأ | ایالات متحده آمریکا |
| وزن | 2.5 کیلوگرم |
| ابعاد | 482.6 میلی‌متر x 132 میلی‌متر x 100 میلی‌متر |
| دمای کاری | -20 تا +70 درجه سانتی‌گراد |
| مصرف برق | تغذیه از باس پشتی سیستم / حلقه فیلد |
| محدوده ولتاژ ورودی | 24 VDC یا 110/220 VAC |
| ظرفیت ماژول | حداکثر 16 ماژول ورودی/خروجی |
| نوع نصب | ریل DIN یا نصب روی پنل |
| محافظت محیطی | IP20 |
| رابط ارتباطی | باس سیستم DeltaV یا Ovation با سرعت بالا |
| نمایشگرهای تشخیصی | نشانگرهای LED برای وضعیت برق، وضعیت ماژول و فعالیت ارتباطات |
| حفاظت‌های الکتریکی | محافظت در برابر اضافه‌ولتاژ، اضافه‌جریان و ایزولاسیون سیگنال |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
این برد توسعه، شبکه‌های ایزولاسیون سیستماتیک کانال‌به‌کانال را در سراسر رابط باس پشتی تعبیه کرده است تا نویز تفاضلی زمین میان کانال‌های ورودی/خروجی متصل مسدود شود. مسیرهای داخلی باس، یکپارچگی عبور کامل سیگنال‌های پروتکل حلقه 4-20 mA HART را حفظ می‌کنند و متغیرهای ثانویه دیجیتال و داده‌های تشخیصی تجهیزات HART را که به گره‌های کنترلر مسیریابی می‌شوند، نگه می‌دارند. حفاظت‌های الکتریکی روی برد، همراه با پشتیبانی از جبران‌سازی موضعی اتصال سرد در کانال‌های حرارتی ورودی، از رانش سیگنال ناشی از شرایط محیطی جلوگیری کرده و دقت تبدیل را در شرایط تغییرات شدید دمای کابینت حفظ می‌کنند.
سؤالات متداول
س: آیا می‌توان ماژول‌های ورودی/خروجی مجزای نصب‌شده روی پایه 396458-18-1 را هنگام کار آنلاین، بدون خاموش‌کردن سیستم تعویض کرد؟
پ: بله، مشروط بر اینکه پیکربندی کریر میزبان DeltaV یا Ovation از RIUP (خارج‌کردن و نصب در حالت برق‌دار) پشتیبانی کند. تعویض یک کارت ورودی/خروجی فقط پردازش شیار مربوطه را متوقف می‌کند و ارتباط باس با ماژول‌های مجاور را مختل نمی‌سازد.
س: اتصال زمین اصلی سیستم روی این مجموعه چگونه برقرار می‌شود؟
پ: برای اطمینان از عملکرد صحیح مدارهای حفاظت در برابر اضافه‌ولتاژ و ایزولاسیون سیگنال، برد توسعه باید از طریق زبانه‌های اتصال زمین اختصاصی روی شاسی پایه، مستقیماً به باس زمین عملکردی کابینت متصل شود.
س: چه منابع برقی را می‌توان به ترمینال‌های ورودی برق اصلی متصل کرد؟
پ: این برد دارای رابط برق با محدوده گسترده است و منابع تغذیه صنعتی حلقه‌ای 24 VDC یا برق شهر استاندارد 110/220 VAC را می‌پذیرد.
راهنمای نصب در محل
- پایه توسعه را به‌صورت افقی روی ریل DIN استاندارد 35 میلی‌متری نصب کنید یا با استفاده از سوراخ‌های نصب تعیین‌شده، آن را مستقیماً به پنل پشتی محفظه پیچ کنید.
- یک هادی مسی با قطر مناسب را از ترمینال اتصال زمین شاسی مستقیماً به شینه اصلی زمین محفظه متصل کنید.
- خط منبع تغذیه ورودی (24 VDC یا 110/220 VAC) را به ترمینال‌بلوک وصل کنید و پیش از برق‌دارکردن، قطبیت خط و سطوح ولتاژ را بررسی کنید.
- کانکتورهای پشتی ماژول را با دقت با شیارهای کلیددار اسلات موردنظر روی باس پشتی هم‌تراز کنید و آن را محکم فشار دهید تا ضامن‌های قفل اسلات کاملاً درگیر شوند.
- شیلدهای تخلیه کابل‌های سیگنال فیلد را در یک ریل زمین تک‌نقطه‌ای اختصاصی، جدا از اتصالات منبع تغذیه باس پشتی، خاتمه دهید.
- LEDهای وضعیت روی مجموعه پایه را بررسی کنید تا توزیع صحیح برق باس DC و ارتباط فعال باس سیستم تأیید شود.
