جزئیات محصول

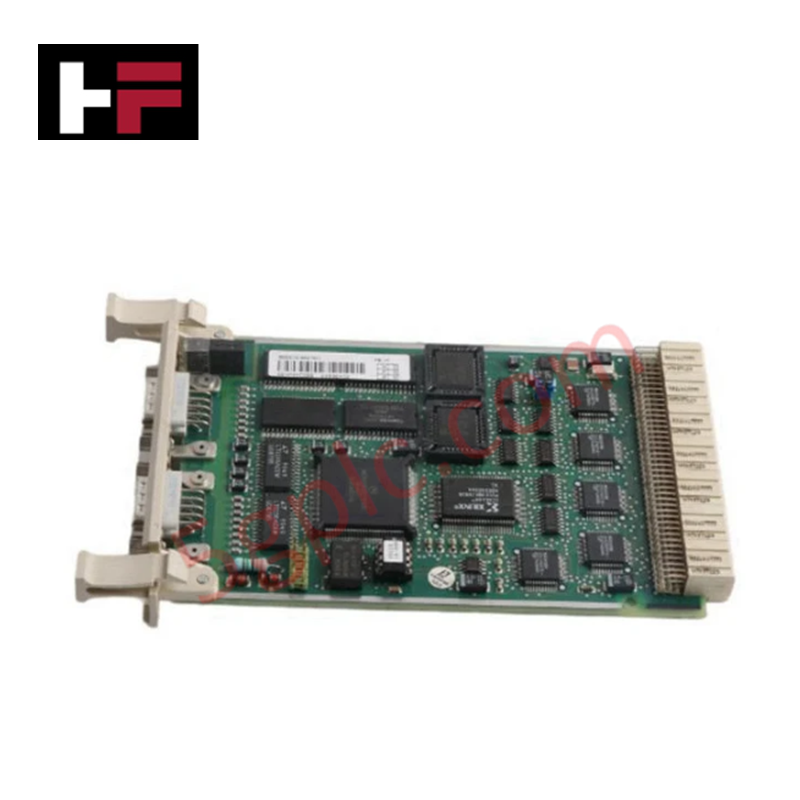

ABB 1KHW002296R0001 که با عنوان ماژول یونیورسال حامل خط توان دیجیتال 1KHW002296R0001 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای انتقال بستههای داده پرسرعت و کانال صوتی آنالوگ از طریق شبکههای هادی فشارقوی در سامانههای اتوماسیون پست برق عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1KHW002296R0001 |
| برند | ABB |
| مبدأ | سوئیس |
| دمای کاری | ۲۰- تا ۵۵ درجه سانتیگراد |
| مصرف برق | تغذیهشده از باتری ایستگاه از طریق ریل DC داخلی |
| حالت عملیاتی | عملکرد ترکیبی آنالوگ و دیجیتال با قابلیت پیکربندی نرمافزاری |
| ظرفیت کانال | حداکثر ۳ کانال آنالوگ (۴ کیلوهرتز) و/یا ۱ کانال دیجیتال |
| نرخ داده | حداکثر ۳۲۰ کیلوبیتبرثانیه |
| پهنای باند نامی | ۲ تا ۳۲ کیلوهرتز |
| محدوده فرکانس حامل | ۲۴ تا ۱۰۰۰ کیلوهرتز |
| محافظت محیطی | ایمنی بالا در برابر تداخل الکترومغناطیسی (EMI) و اضافهولتاژ |
سرعت ارتباط گذرگاه بکپلین و سازگاری فلش میانافزار
ماژول 1KHW002296R0001 جریانهای داده دیجیتال را با سرعت حداکثر ۳۲۰ کیلوبیتبرثانیه پردازش میکند و همزمان سرعت پایدار ارتباط گذرگاه بکپلین را در رکهای سیستم حفظ میکند. الگوریتمهای DSP یکپارچه، مدولاسیون قابل پیکربندی نرمافزاری را در محدوده فرکانس حامل ۲۴ تا ۱۰۰۰ کیلوهرتز مدیریت میکنند. سازگاری استاندارد فلش میانافزار امکان گذار یکپارچه بین سیگنالهای آنالوگ قدیمی و پروتکلهای نوین مبتنی بر بسته را بدون نیاز به تعویض سختافزار بکپلین یا کاهش مقیاسپذیری چگالی I/O فراهم میکند.
سؤالات متداول
س: آیا ماژول 1KHW002296R0001 میتواند انتقال همزمان آنالوگ و دیجیتال را انجام دهد؟
پ: بله، این واحد برای کار در حالت ترکیبی از طریق نرمافزار قابل پیکربندی است و از حداکثر سه کانال آنالوگ ۴ کیلوهرتزی در کنار یک کانال اختصاصی داده دیجیتال، در محدوده حداکثر پهنای باند ۳۲ کیلوهرتز، پشتیبانی میکند.
س: ماژول چگونه با تداخل الکترومغناطیسی شدید موجود در محوطه کلیدخانههای پست برق مقابله میکند؟
پ: معماری مدار فیزیکی شامل سرکوبکنندههای اضافهولتاژ در بخش ورودی و موانع ایزولاسیون صنعتی است تا از آسیب ناشی از اضافهولتاژ جلوگیری کرده و یکپارچگی سیگنال را در برابر رخدادهای شدید EMI حفظ کند.
س: آیا تغییر میدانی فرکانسهای حامل در این سختافزار پشتیبانی میشود؟
پ: تنظیم فرکانس حامل بین ۲۴ کیلوهرتز و ۱۰۰۰ کیلوهرتز از طریق پیکربندی پارامترهای نرمافزاری کنترل میشود و به تعویض فیزیکی قطعات روی PCB نیاز ندارد.
راهنمای نصب در محل
- پیش از نصب یا خارج کردن ماژول، برق کنترل رک را قطع کرده و تیونرهای کوپلینگ خط را ایزوله کنید.
- اطمینان حاصل کنید ریلهای همراستاسازی شکاف کارت عاری از آلودگی باشند و پایههای کانکتور بکپلین خم نشده باشند.
- برد مدار 1KHW002296R0001 را محکم داخل شکاف رک وارد کنید تا کانکتورهای پنل جلویی بهدرستی با گذرگاه بکپلین درگیر شوند.
- تمام پیچهای نگهدارنده پنل جلویی را محکم کنید تا قاب ماژول ثابت شده و اتصال زمین شاسی برقرار شود.
- کابلهای کواکسیال فرکانسبالا و خطوط سیگنال را متصل کنید و مطمئن شوید شیلدها مستقیماً به گذرگاه زمین حفاظتی ایستگاه متصل شدهاند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
