جزئیات محصول

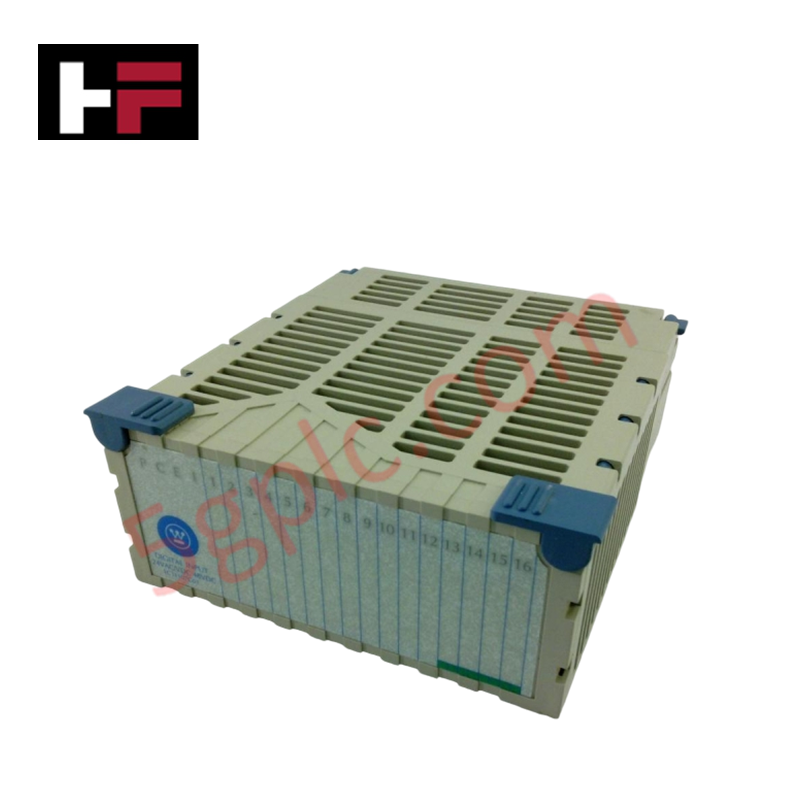

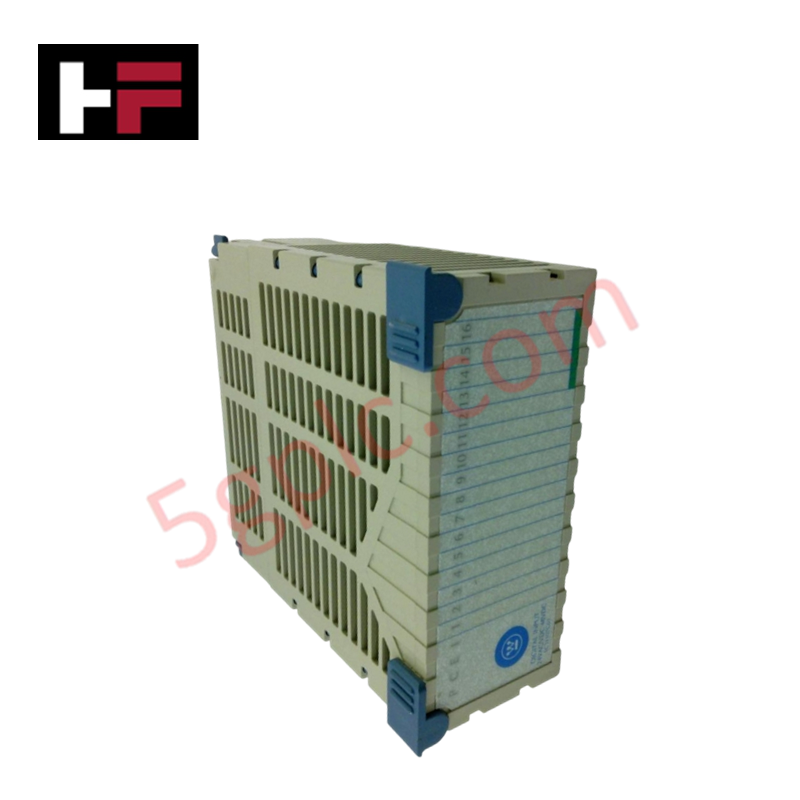

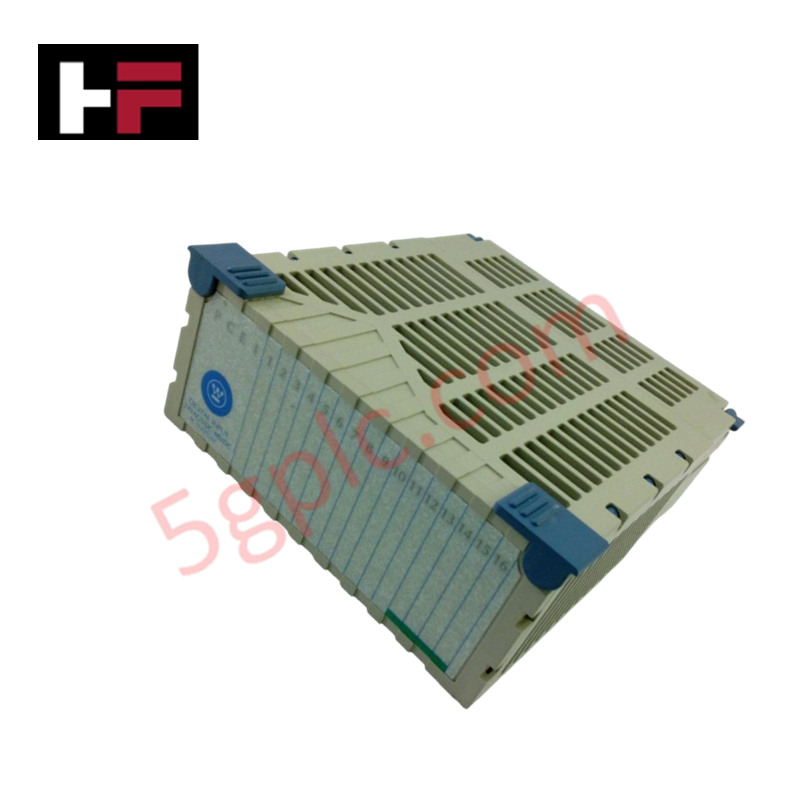

امرسون 1C31129G04، که به عنوان ماژول خروجی آنالوگ 1C31129G04 نیز شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای انتقال سیگنال در پلتفرم‌های کنترل اوویشن عمل می‌کند. این ماژول اجرای فیزیکی و الکتریکی مستقیم را برای تبدیل مقادیر کنترل دیجیتال به سیگنال‌های خروجی آنالوگ تنظیم‌شده برای ابزارهای میدانی و موقعیت‌دهنده‌های عملگر فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1C31129G04 |
| برند | امرسون |
| مبدأ | ایالات متحده |
| وزن | 0.3 کیلوگرم |
| ابعاد | 12.1 سانتی‌متر × 5.4 سانتی‌متر × 14 سانتی‌متر |
| دمای کاری | منفی 40 تا 70 درجه سانتی‌گراد |
| مصرف برق | 24 ولت DC |
| نوع ماژول | ماژول خروجی آنالوگ |
اتصال کنترل فرآیند
1C31129G04 به گونه‌ای طراحی شده است که یکپارچگی سیگنال را از طریق جداسازی کانال به کانال داخلی حفظ کند. این مانع الکتریکی از تأثیر نویز حالت مشترک و حلقه‌های زمین بر دقت خروجی هنگام راه‌اندازی چندین دستگاه میدانی جلوگیری می‌کند. علاوه بر این، ماژول از معماری‌های استاندارد پروتکل حلقه 4-20 میلی‌آمپر HART پشتیبانی می‌کند که به کنترلر امکان اجرای دقیق نقاط تنظیم را می‌دهد و همزمان نظارت بر وضعیت تشخیصی ابزارهای میدانی متصل را انجام می‌دهد.
سؤالات متداول (FAQ)
س: آیا ماژول 1C31129G04 در حین عملیات فعال سیستم از تعویض داغ پشتیبانی می‌کند؟
ج: بله، این ماژول از تعویض داغ در رک ورودی/خروجی پشتیبانی می‌کند؛ اطمینان حاصل کنید که هیچ ولتاژ میدانی خارجی به ترمینال‌های خروجی در هنگام خارج کردن یا وارد کردن ماژول بازگردانده نشود تا از آسیب به مدار ماژول جلوگیری شود.
س: آیا این ماژول قادر به راه‌اندازی بارهای با امپدانس بالا است؟
ج: قابلیت راه‌اندازی خروجی توسط تطابق ولتاژ داخلی ماژول تعیین می‌شود؛ اطمینان حاصل کنید که مقاومت کل حلقه از محدودیت‌های تعیین شده توسط سازنده فراتر نرود تا خروجی جریان دقیق در کل محدوده کنترل حفظ شود.
راهنمای نصب میدانی
- قبل از نصب ماژول، اطمینان حاصل کنید که بک‌پلین غیرفعال است تا از اتصال کوتاه احتمالی در پین‌های کانکتور جلوگیری شود.
- ماژول را با راهنمای شکاف کابینت تراز کرده و تا زمانی که کانکتور به طور کامل به بک‌پلین متصل شود، وارد کنید.
- سیم‌کشی سیگنال میدانی را در ترمینال بلاک با استفاده از کابل‌های جفت‌پیچیده شیلددار به منظور کاهش تداخل الکترومغناطیسی انجام دهید.
- اطمینان حاصل کنید که همه سیم‌های تخلیه شیلد به باس زمین اختصاصی شاسی متصل شده‌اند تا از جریان‌های زمین چرخشی جلوگیری شود.
- قبل از راه‌اندازی نهایی، با استفاده از مولتی‌متر تست حلقه برگشتی انجام دهید تا مطمئن شوید مقادیر خروجی آنالوگ با نقاط تنظیم دیجیتال فرمان داده شده مطابقت دارند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
راهنمای فناوری و خرید
آشنایی با رله‌های ایمنی در اتوماسیون صنعتی: ساختار، عملکرد و ایمنی کارکردی
رله‌های الکترومکانیکی استاندارد، جداسازی الکتریکی پایه‌ای بین مدارهای کنترل ولتاژ پایین و بارهای خروجی پرقدرت فراهم می‌کنند. یک رلهٔ کلیدزنی سنتی، سیم‌پیچی مغناطیسی دارد که کنتاکت‌های مکانیکی مشترک (COM)، بازِ معمولاً (NO) و بستهٔ معمولاً (NC) را به حرکت درمی‌آورد. بااین‌حال، استفاده از رله‌های استاندارد در مدارهای اینترلاک ایمنیِ حیاتی، خطرهای جدی برای عملکرد ایمن ایجاد می‌کند. جریان هجومیِ بالا یا فرسودگی مکانیکی می‌تواند کنتاکت‌ها را به‌طور دائمی به هم جوش دهد. اگر کنتاکت‌ها در مدار توقف اضطراری به هم جوش بخورند، فشردن دکمه مانع حرکت تجهیزات خطرناک نمی‌شود. در نتیجه، استانداردهای جهانی ایمنی عملکردی، استفاده از رله‌های استاندارد را برای عملکردهای حیاتیِ حفاظت از ماشین ممنوع می‌کنند.
تسلط بر شناسایی سیم‌ها در اتوماسیون صنعتی: اهمیت وایرشوها و شماره‌گذاری متقاطع سیم‌ها
برچسب‌گذاری درست سیم‌ها، پایه و اساس نصب مطمئن سیستم‌های کنترل و نگهداری بلندمدت آن‌هاست. در محیط‌های پیچیدهٔ اتوماسیون صنعتی، تکنسین‌ها هزاران سرِ هادی را در تابلوهای کنترل، رک‌های ترمینال و جعبه‌های اتصال میدانی متصل می‌کنند. فرول‌ها نشانگرهای لوله‌ای‌شکلی هستند که پیش از اتصال نهایی، روی هادی‌ها قرار می‌گیرند. تکنسین‌ها در گذشته از حلقه‌های حروف‌دارِ جداگانه و ازپیش‌چاپ‌شده استفاده می‌کردند، اما امروزه سازندگان تابلوهای کنترل از دستگاه‌های چاپ خودکار فرول استفاده می‌کنند. این چاپگرهای انتقال حرارتی، برچسب‌های تک‌غلاف بادوامی تولید می‌کنند که با نقشه‌های سیم‌کشی تأییدشده مطابقت دارند و روند مونتاژ تابلوها را به‌طور چشمگیری سرعت می‌بخشند.
آشنایی با کابینت‌های مارشالینگ در سیستم‌های اتوماسیون و کنترل صنعتی
کابینت‌های مارشالینگ، هاب اتصال حیاتی میان ابزارهای میدانی و واحدهای پردازش مرکزی هستند. در معماری‌های بزرگ سیستم‌های کنترلی DCS و PLC، صدها کابل چندزوج از جعبه‌های اتصال محلی تا اتاق تجهیزات ابزار دقیق مرکزی امتداد می‌یابند. کابینت مارشالینگ محل نصب ترمینال‌بلوک‌های میدانی، برق‌گیرها، موانع ایزولاسیون ایمنی ذاتی و رله‌های واسط است. مهندسان با جدا کردن محل‌های اتصال سیم‌کشی میدانی از سخت‌افزار حساس پردازنده، از بک‌پلین‌های گران‌قیمت کنترلر در برابر گذراهای ولتاژ بالا محافظت می‌کنند. در نتیجه، این جداسازی ماژولار روندهای تعمیر و نگهداری را به‌طور چشمگیری ساده‌تر می‌کند و گسترش سیستم را آسان‌تر می‌سازد.
