جزئیات محصول

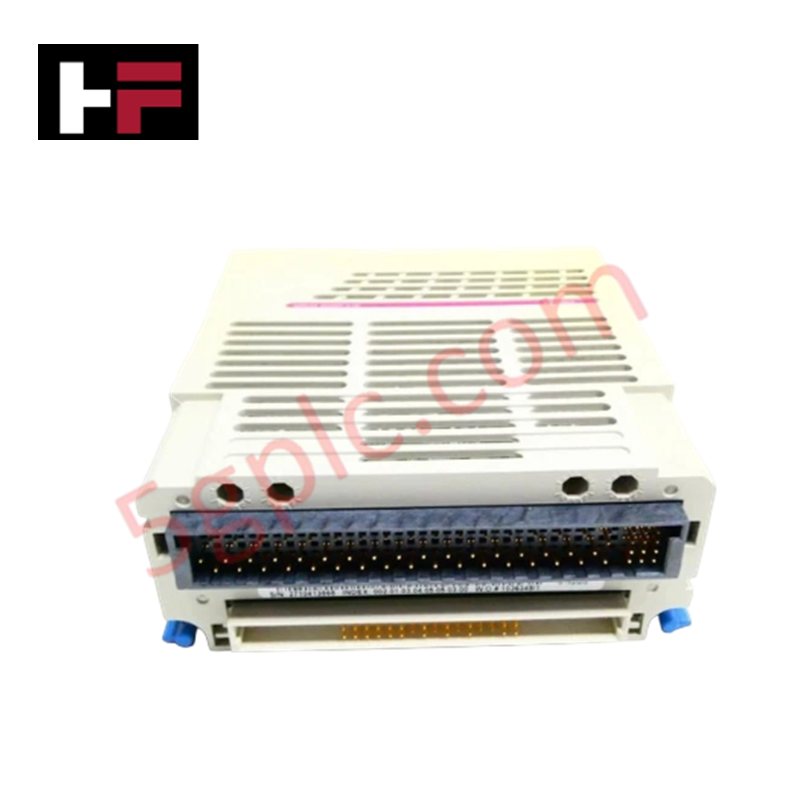

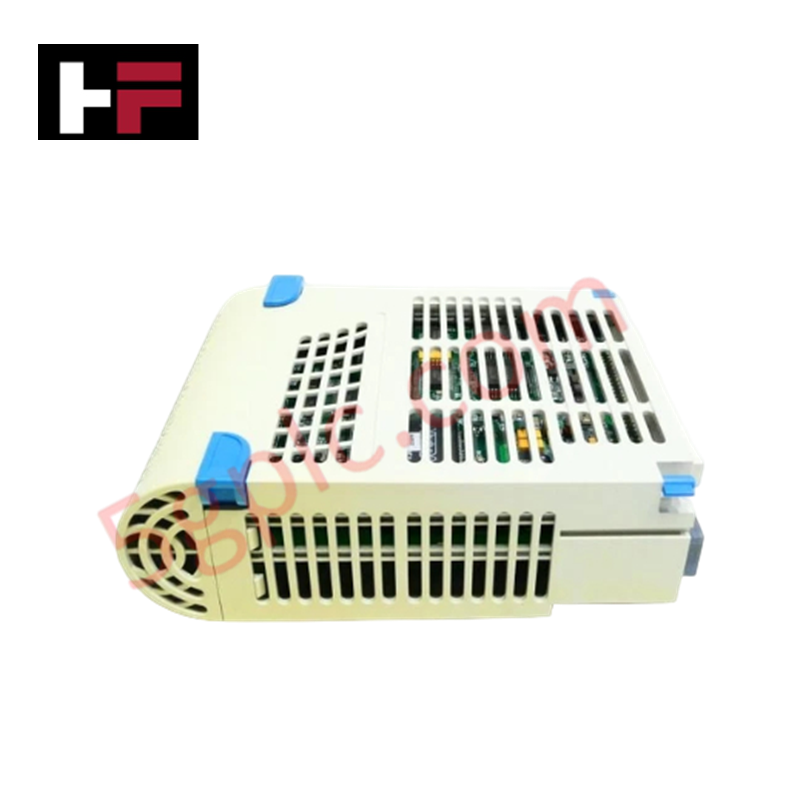

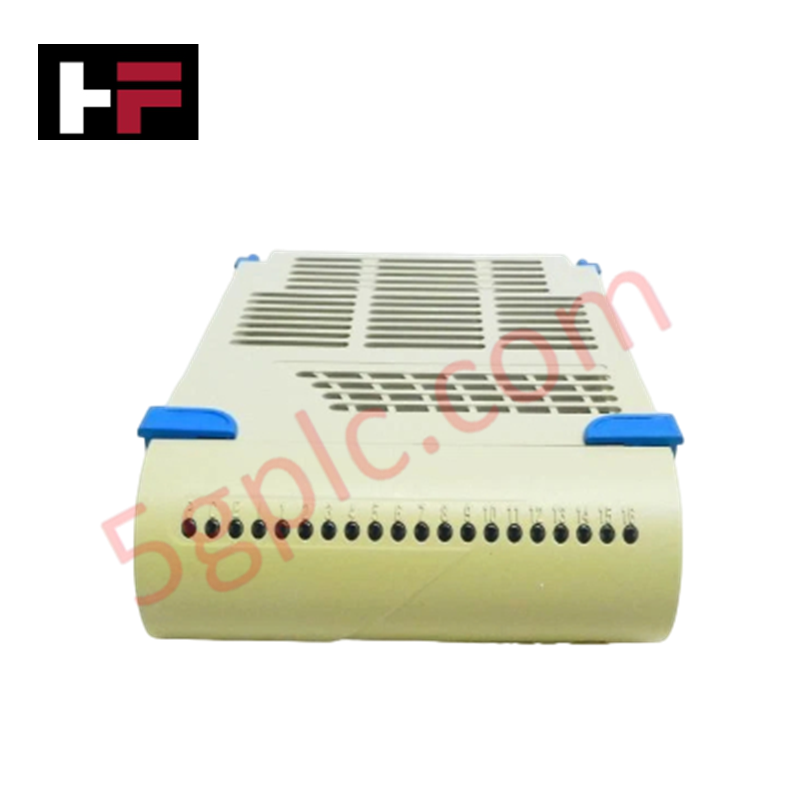

ماژول Emerson 1C31129G01 (1C31129G01 ماژول خروجی آنالوگ) که برای توزیع سیگنال ولتاژ در سیستم‌های کنترل توزیع‌شده اوویشن پیکربندی شده است، اجرای فیزیکی مستقیم الکتریکی نقاط تنظیم آنالوگ 0-5 ولت DC را فراهم می‌کند. این ماژول به عنوان رابط اصلی برای انتقال فرمان‌های کنترلی از کنترلر سیستم به ابزارهای میدانی خارجی و دستگاه‌های جانبی عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1C31129G01 |
| برند | امرسون |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.3 کیلوگرم |
| ابعاد | 12.1 سانتی‌متر × 5.4 سانتی‌متر × 14 سانتی‌متر |
| دمای کاری | منفی 40 تا 70 درجه سانتی‌گراد |
| مصرف برق | 24 ولت DC |
| نوع خروجی | 0-5 ولت DC |
اتصال و ایزولاسیون کنترل فرآیند
ماژول 1C31129G01 ایزولاسیون کانال به کانال را برای حفظ یکپارچگی سیگنال در محیط‌های الکتریکی پیچیده فراهم می‌کند. با جداسازی گالوانیکی هر مسیر خروجی، این ماژول از ایجاد حلقه‌های زمین و انتشار نویز حالت مشترک جلوگیری می‌کند و اطمینان می‌دهد که سیگنال‌های فرمان 0-5 ولت DC در محدوده تلرانس خطی مشخص باقی بمانند. این طراحی امکان عملکرد پایدار هنگام اتصال به بارهای میدانی متنوع که ممکن است در پتانسیل‌های مرجع متفاوت در معماری DCS کار کنند را فراهم می‌کند.
سؤالات متداول (FAQ)
س: آیا ماژول 1C31129G01 از تعویض داغ (hot-swapping) در رک I/O اوویشن پشتیبانی می‌کند؟
ج: بله، این ماژول برای قابلیت تعویض داغ طراحی شده است؛ با این حال، اطمینان حاصل کنید که منطق کنترلر در حالت کنترل‌شده باشد و برق میدانی خارجی مدیریت شود تا از نوسانات ولتاژ خروجی هنگام وارد کردن یا خارج کردن ماژول جلوگیری شود.
س: آیا این ماژول با پروتکل ارتباطی HART سازگار است؟
ج: این ماژول برای خروجی پایدار 0-5 ولت DC بهینه شده است؛ برای تبادل داده‌های تشخیصی دوطرفه با دستگاه‌های میدانی مجهز به HART، نسخه خاص فریمور اوویشن را بررسی کنید.
راهنمای نصب میدانی
- قبل از نصب ماژول، کانکتور پشت‌صفحه را از نظر وجود آلودگی یا پین‌های خمیده بررسی کنید تا اتصال الکتریکی با کیفیت بالا تضمین شود.
- ماژول را با ریل‌های راهنمای شاسی تراز کنید و با فشار محکم وارد کنید تا مکانیزم قفل فعال شود و از شل شدن در شرایط لرزش صنعتی جلوگیری شود.
- سیم‌کشی سیگنال میدانی را در ترمینال بلاک خاتمه دهید و از کابل‌های جفت‌پیچیده شیلددار برای محافظت سیگنال 0-5 ولت DC در برابر تداخل EMI/RFI استفاده کنید.
- شیلد کابل را در یک نقطه به باس زمین کابینت متصل کنید تا حلقه‌های زمین کاهش یابند.
- قبل از اتصال به عملگر نهایی میدانی، با استفاده از مولتی‌متر دیجیتال با امپدانس بالا، ولتاژ را در چند نقطه ترمینال بلاک بررسی کنید تا دقت کالیبراسیون تأیید شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
