جزئیات محصول

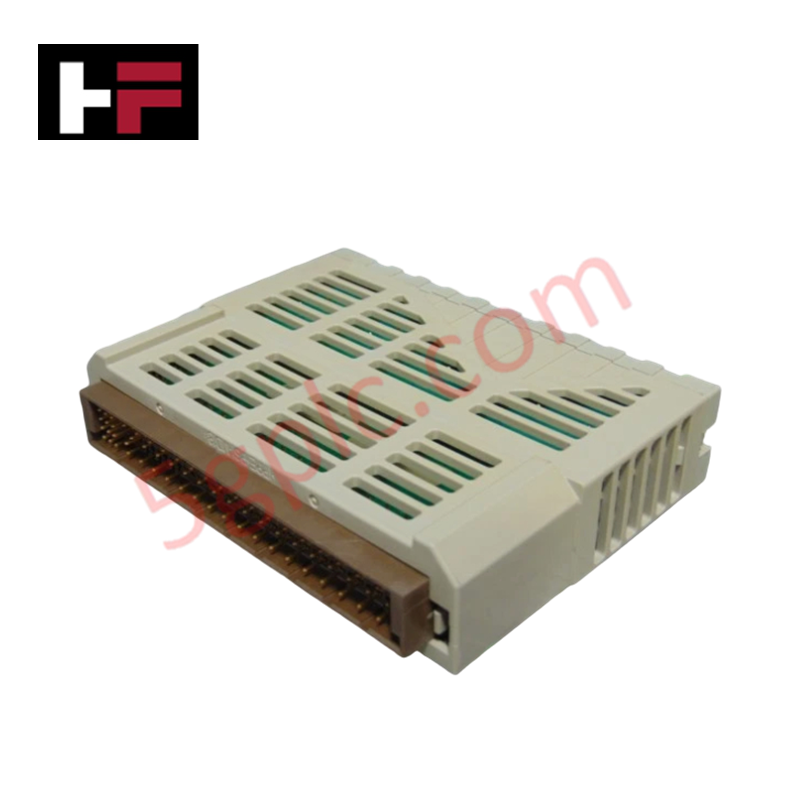

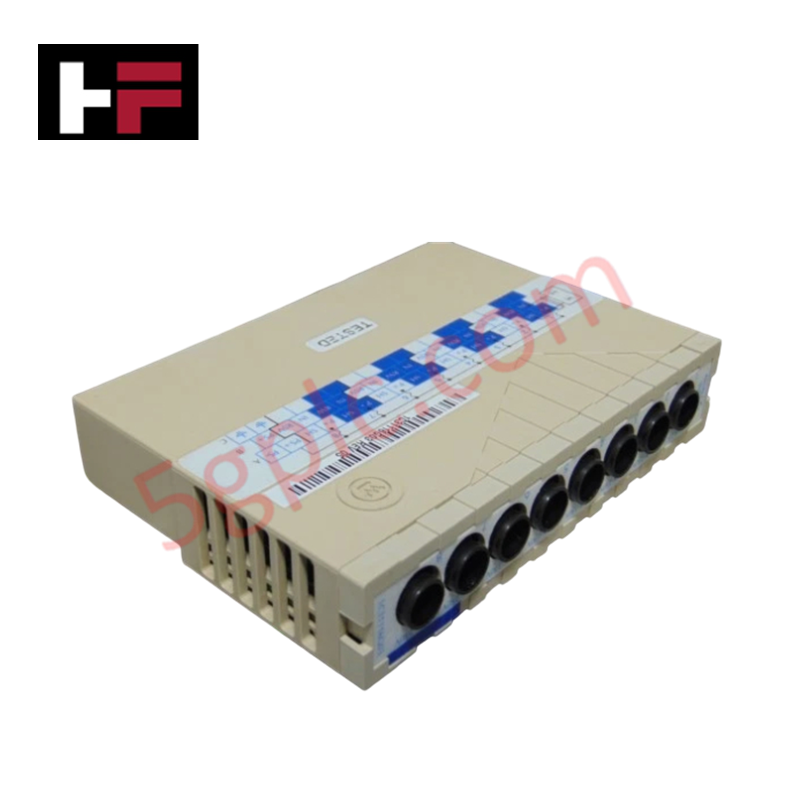

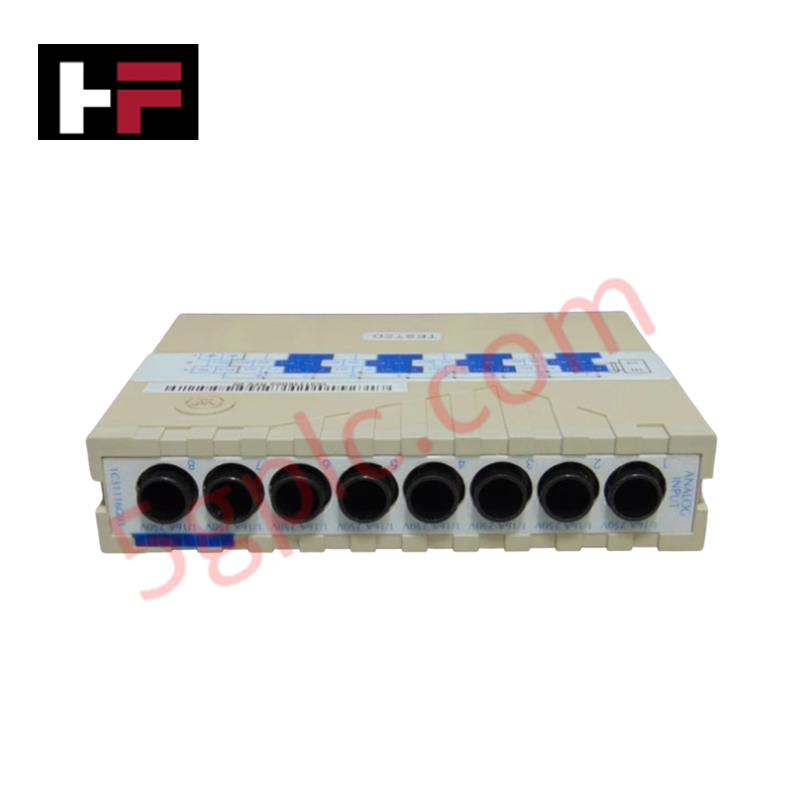

پیکربندی شده برای دریافت سیگنالهای فرآیندی با چگالی بالا در پلتفرمهای کنترل اوویشن، این ماژول... امرسون 1C31116G03 (1C31116G03) اجرای فیزیکی مستقیم نظارت ورودی آنالوگ 0-20 میلیآمپر را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1C31116G03 |
| برند | امرسون / وستینگهاوس |
| مبدأ | تعریف شده توسط سازنده |
| وزن | 0.17 کیلوگرم |
| ابعاد | فرم فاکتور استاندارد ماژول اوویشن |
| دمای کاری | دامنه استاندارد صنعتی |
| مصرف برق | بار وابسته به سیستم |
| سیگنال ورودی | 0-20 mA |
پروتکل حلقه HART 4-20 میلیآمپر
ماژول 1C31116G03 برای اتصال به ابزارهای استاندارد حلقه جریان طراحی شده است. در حالی که ماژول برای دامنه 0-20 میلیآمپر مشخص شده، با سیگنالدهی پروتکل حلقه HART 4-20 میلیآمپر نیز سازگاری ذاتی دارد که امکان دریافت متغیرهای اصلی فرآیند را فراهم میکند. طراحی ماژول شامل ایزولاسیون کانال به کانال است تا از ایجاد حلقههای زمین و تداخل سیگنال حالت مشترک جلوگیری کند، که برای حفظ دقت اندازهگیری در رکهای ورودی/خروجی با چگالی بالا ضروری است. این سد ایزولاسیون از بکپلین کنترلر در برابر گذراهای ولتاژ سمت میدان محافظت میکند.
سؤالات متداول
س: آیا ماژول 1C31116G03 از نصب تعویض داغ پشتیبانی میکند؟
ب: ماژول از تعویض داغ در شاسی ورودی/خروجی اوویشن پشتیبانی میکند. اپراتورها باید نقاط ورودی مرتبط را در منطق کنترل قبل از خارج کردن ماژول غیرفعال کنند تا از بروز خطاهای تشخیصی یا ورود دادههای نادرست فرآیندی جلوگیری شود.
س: آیا پیکربندی دامنه ورودی در محل لازم است؟
الف: مقیاسبندی سیگنال 1C31116G03 از طریق ایستگاه مهندسی اوویشن پیکربندی میشود. هیچ جامپر سختافزاری فیزیکی روی ماژول برای تنظیم دستی دامنه وجود ندارد.
راهنمای نصب در محل
- اطمینان حاصل کنید که شکاف شاسی ورودی/خروجی از هرگونه آلودگی پاک است و کانکتورهای بکپلین سالم هستند.
- ماژول را با ریلهای راهنمای کابینت تراز کرده و تا زمانی که رابط کانکتور کاملاً جا بیفتد وارد کنید.
- ماژول را با استفاده از اهرمهای قفلکننده ارائه شده محکم کنید تا تماس الکتریکی و پایداری ساختاری حفظ شود.
- رساناهای سیگنال را به ترمینال مناسب متصل کنید؛ اطمینان حاصل کنید که کابلهای جفتپیچخورده شیلددار استفاده شده و به یک نقطه زمین کابینت متصل شدهاند.
- اعتبار سیگنال و وضعیت ورودی را در پایگاه داده تشخیصی اوویشن پس از روشن شدن سیستم بررسی کنید.
