جزئیات محصول

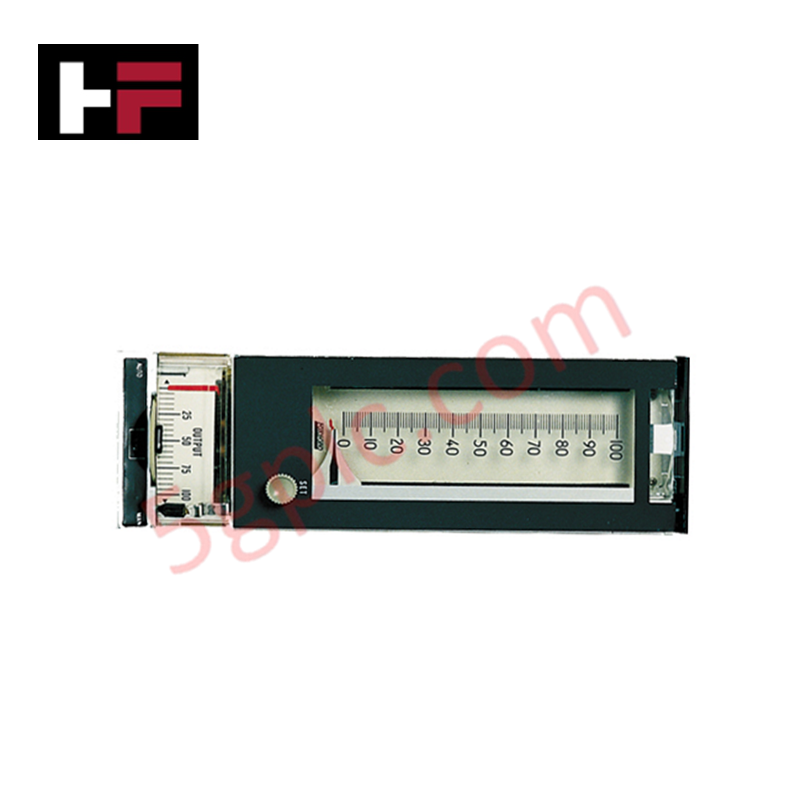

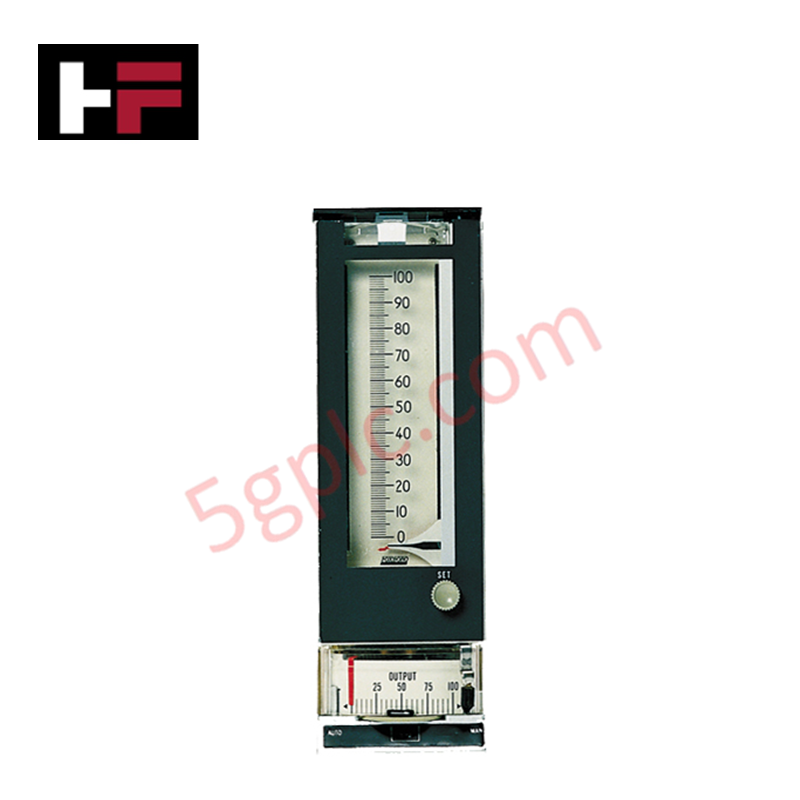

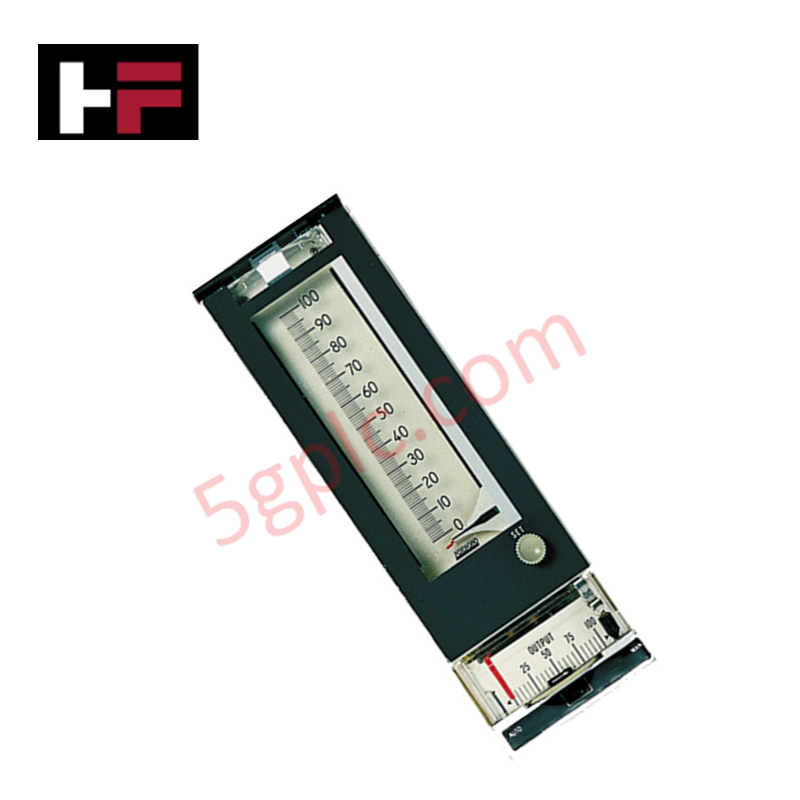

Foxboro 130M-N5 که با عنوان کنترلکننده نشاندهنده پنوماتیکی 130M-N5 نیز ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای کنترل مستقیم فرایند پنوماتیکی و تنظیم حلقه در معماری‌های پنوماتیکی سری 130 فاکسبورو عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 130M-N5 |
| برند | Foxboro (Schneider Electric) |
| مبدأ | ساخت صنعتی استاندارد |
| وزن | 0.5 kg |
| ابعاد | 17.8 cm x 5.1 cm x 30.5 cm |
| دمای کاری | محدوده دمایی صنعتی استاندارد |
| مصرف توان | تأمین پنوماتیکی: 20-22 PSI |
| فشار تأمین | 20-22 PSI |
| فشار ورودی/خروجی | 3-15 PSI (20-100 kPa) |
| حالت‌های کنترل | فقط تناسبی؛ تناسبی + انتگرالی؛ تناسبی + انتگرالی + مشتقی |
| عملکردهای کنترلی | افزایش-افزایش یا افزایش-کاهش |
| باند تناسبی | 5 تا 500% |
| عملکرد انتگرالی (ریست) | 0.01 تا 50 دقیقه به‌ازای هر تکرار |
| عملکرد مشتقی | 0.01 تا 50 دقیقه |
کنترل فرایند فاکسبورو و یکپارچه‌سازی حلقه پنوماتیکی
کنترلکننده 130M-N5 که در محیط‌های کنترل فرایند قدیمی و ترکیبی کار می‌کند، از حلقه‌های سیگنال پنوماتیکی استاندارد 3-15 psi برای اندازه‌گیری پیوسته و فعال‌سازی عنصر نهایی کنترل استفاده می‌کند. در حالی که پلتفرم‌های الکترونیکی DCS اغلب از طریق حلقه‌های 4-20 mA HART یا شبکه‌های FOUNDATION Fieldbus ارتباط برقرار می‌کنند، کنترل‌کننده‌های پنوماتیکی با اجرای بازخورد مکانیکی و تقویت نازل-فلپر، ردیابی دقیق متغیر فرایند را حفظ می‌کنند. این واحد با استفاده از ورودی‌ها و خروجی‌های پنوماتیکی اختصاصی، ایزولاسیون کانال را فراهم می‌کند و عملکرد پایدار تناسبی، انتگرالی و مشتقی را در حلقه‌های صنعتی سخت تضمین می‌کند، بدون آنکه تداخل الکتریکی یا افت سیگنال رخ دهد.
پرسش‌های متداول
س: آیا حالت‌های کنترل پنوماتیکی را می‌توان هنگام تنظیم فعال یک حلقه فرایندی در حال کار تغییر داد؟
پ: بله، تنظیمات باند تناسبی، ریست و مشتق را می‌توان هنگام کارکرد حلقه، به‌صورت دستی از پنل جلویی تنظیم کرد؛ مشروط بر اینکه تنظیمات به‌صورت تدریجی انجام شوند تا از اختلال در فرایند جلوگیری شود.
س: برای عملکرد قابل‌اعتماد این کنترلکننده پنوماتیکی، الزامات دقیق کیفیت هوای تأمین چیست؟
پ: هوای تأمین باید هوای ابزار دقیق تمیز، خشک و عاری از روغن باشد و به‌طور دقیق بین 20-22 PSI تنظیم شود تا از گرفتگی داخلی نازل و محدود شدن رله پنوماتیکی جلوگیری شود.
س: این واحد چگونه در برش‌های استاندارد پنل به پایداری نصب مکانیکی دست می‌یابد؟
پ: این کنترلکننده از معماری نصب هم‌سطح روی پنل استفاده می‌کند که با شلف‌های پنوماتیکی سری 101 یا 102 سازگار است و به‌وسیله براکت‌های نصب محکم می‌شود تا در برابر لرزش کارخانه مقاومت کند.
راهنمای نصب در محل
- پیش از اتصال به درگاه تأمین 20-22 PSI، اطمینان حاصل کنید که هدرهای تأمین هوای ابزار دقیق کاملاً از رطوبت، ذرات جامد و روغن کمپرسور پاک‌سازی شده‌اند.
- پیش از راه‌اندازی حلقه، اطمینان حاصل کنید که تمام اتصالات لوله‌های پنوماتیکی مورد استفاده در خطوط سیگنال 3-15 psi، در حالت تحت فشار و با محلول‌های حباب‌ساز تأییدشده، از نظر نشتی آزمایش شده‌اند.
- کنترلکننده را به‌طور محکم در شلف پنل تعیین‌شده سری 101 یا 102 نصب کنید تا از گیرکردن مکانیکی اتصالات داخلی نشانگر جلوگیری شود.
- با اطمینان از قفل بودن صحیح درهای محفظه یا پوشش‌های قاب، از تنظیمات اتصالات پنوماتیکی خارجی در برابر آسیب فیزیکی و دستکاری غیرمجاز محافظت کنید.
