جزئیات محصول
مروری بر محصول

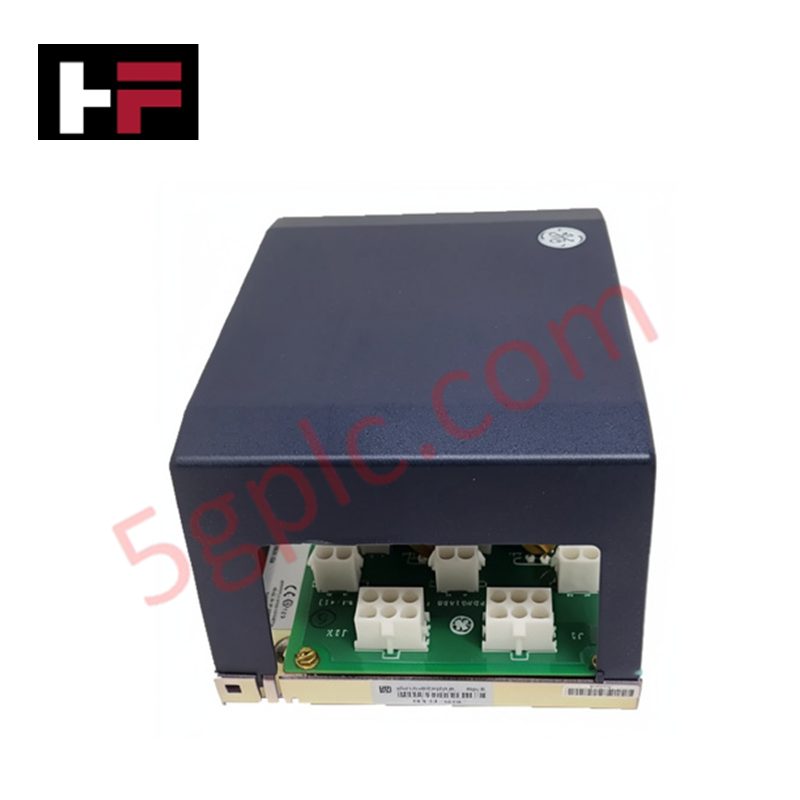

ماژول IS410JPDHG1A به عنوان برد توزیع توان اصلی در معماری کنترل General Electric Mark VIe عمل میکند. این ماژول کاملاً نو و اورجینال، توان DC حیاتی را به ورودیهای کنتاکت سمت میدان و بستههای I/O مدیریت و هدایت میکند. با جداسازی توان کنترل ۲۸ ولت DC از توان مرطوب ۲۴ یا ۴۸ ولت DC که برای حسگرهای میدانی استفاده میشود، IS410JPDHG1A پایداری الکتریکی را در کل مجموعه کنترل توربین تضمین میکند. این ماژول خطوط توان با یکپارچگی بالا را که برای جمعآوری دادههای قطعی در کاربردهای توربین گاز، بخار و بادی لازم است، حفظ میکند.
مشخصات فنی
IS410JPDHG1A از طراحی مدار فشرده و مقاوم استفاده میکند تا تنظیم ولتاژ پایدار را تحت بارهای صنعتی اوج فراهم کند.
| ویژگی | جزئیات مشخصات |
| سازنده | GE Fanuc / General Electric |
| مدل | IS410JPDHG1A |
| توان کنترل | ۲۸ ولت DC |
| توان مرطوب | ۲۴ ولت DC یا ۴۸ ولت DC |
| حداکثر ولتاژ مجاز | ۳۲ ولت DC (کنتاکت I/O) |
| دمای کاری | -۴۰ درجه سانتیگراد تا +۷۰ درجه سانتیگراد (-۴۰ درجه فارنهایت تا +۱۵۸ درجه فارنهایت) |
| مقاومت در برابر شوک | ۱۴۷ متر بر مجذور ثانیه (۱۵G) |
| محدوده ارتعاش | ۱۰ تا ۵۵ هرتز (دامنه ۰.۳۵ میلیمتر) |
| نصب | ریل DIN یا نصب روی پنل |
| وزن | ۰.۸ کیلوگرم (۱.۷۶ پوند) |
مزایای مهندسی
-
جداسازی بهینه توان: برد الکترونیک کنترل را از ولتاژهای «مرطوب» سمت میدان جدا میکند. این معماری از ایجاد نویز الکتریکی یا اتصال کوتاه در سمت میدان جلوگیری کرده و از حفظ وضعیت عملیاتی بستههای I/O اطمینان میدهد.
-
مقاومت بالا در برابر شرایط محیطی سخت: این ماژول برای محفظههای توربین بدون تهویه طراحی شده و در بازه دمایی وسیع -۴۰ تا +۷۰ درجه سانتیگراد کار میکند. مقاومت ۱۵G در برابر شوک و مقاومت قوی در برابر ارتعاش، تداوم سیگنال را در محیطهای پرتنش نیروگاههای تولید برق تضمین میکند.
-
گزینههای نصب انعطافپذیر: شاسی از نصب استاندارد روی ریل DIN ۳۵ میلیمتری و نصب روی پنل تخت پشتیبانی میکند. این قابلیت به مهندسان اجازه میدهد برد را در کابینتهای قدیمی Mark VI یا در اسکیدهای کنترل توزیع شده مدرن Mark VIe با فضای محدود نصب کنند.
-
هدایت مطمئن ولتاژ مرطوب: IS410JPDHG1A امکان استفاده از ولتاژهای مرطوب مختلف (۲۴ یا ۴۸ ولت) را فراهم میکند. این انعطافپذیری به سیستم Mark VIe اجازه میدهد با انواع حسگرها و کلیدهای محدود میدانی بدون نیاز به تجهیزات تغذیه خارجی اضافی ارتباط برقرار کند.
سؤالات متداول
-
آیا این واحد IS410JPDHG1A کاملاً نو و اورجینال است؟
بله. ما این ماژول را به صورت کاملاً نو و اورجینال از انبار کارخانه GE تأمین میکنیم. هر واحد در بستهبندی محافظ اصلی خود باقی میماند تا عملکرد مطابق مشخصات کارخانه هنگام راهاندازی تضمین شود.
-
آیا برد از هر دو توان مرطوب ۲۴ ولت و ۴۸ ولت به طور همزمان پشتیبانی میکند؟
طراحی برد امکان هدایت توان خاص را بر اساس پیکربندی سیستم Mark VIe شما فراهم میکند. در حالی که هر دو استاندارد را پشتیبانی میکند، باید اطمینان حاصل کنید ورودیهای توزیع توان با نیازهای حسگرها و بردهای ترمینال میدانی شما مطابقت دارد.
-
چه نکاتی را باید در مورد رطوبت رعایت کنم؟
IS410JPDHG1A در رطوبت ۵٪ تا ۹۵٪ بدون تراکم کار میکند. در محیطهایی که دچار تغییرات سریع دما هستند، توصیه میکنیم از محفظه کنترلشده اقلیمی استفاده کنید یا اطمینان حاصل کنید کابینت کاملاً مهر و موم شده باشد تا از تجمع رطوبت روی مسیرهای PCB جلوگیری شود.
-
این ماژول چگونه نصب در شرایط ارتعاش شدید را مدیریت میکند؟
برد دارای نقاط نصب تقویتشده و قطعات نصب سطحی است که برای تحمل فرکانسهای تا ۵۵ هرتز طراحی شدهاند. برای نصب روی سکوی توربین، اطمینان حاصل کنید از هر چهار نقطه نصب استفاده میکنید تا رزنانس مکانیکی به حداقل برسد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
