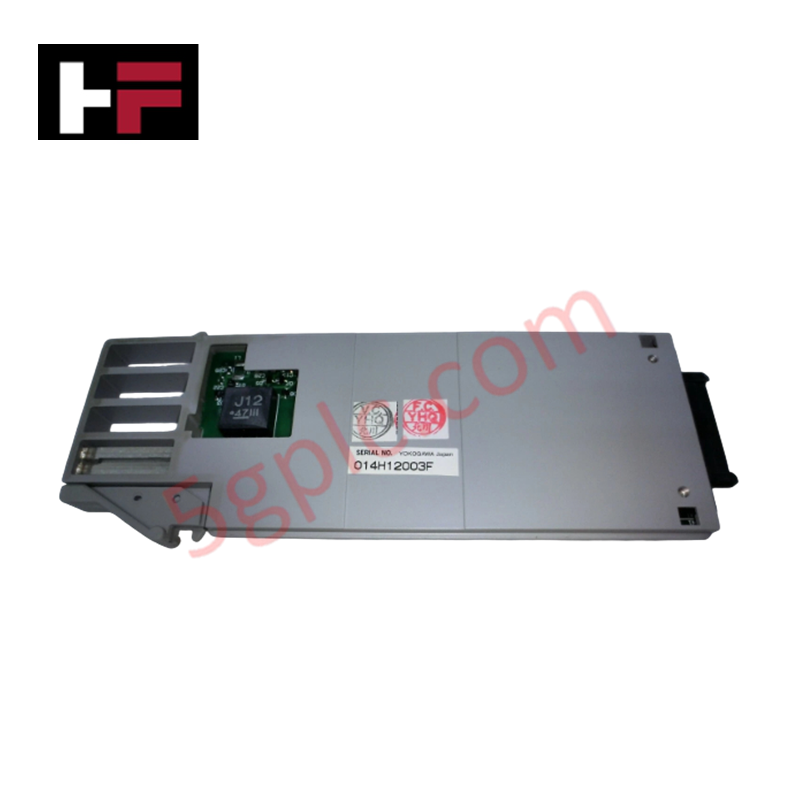

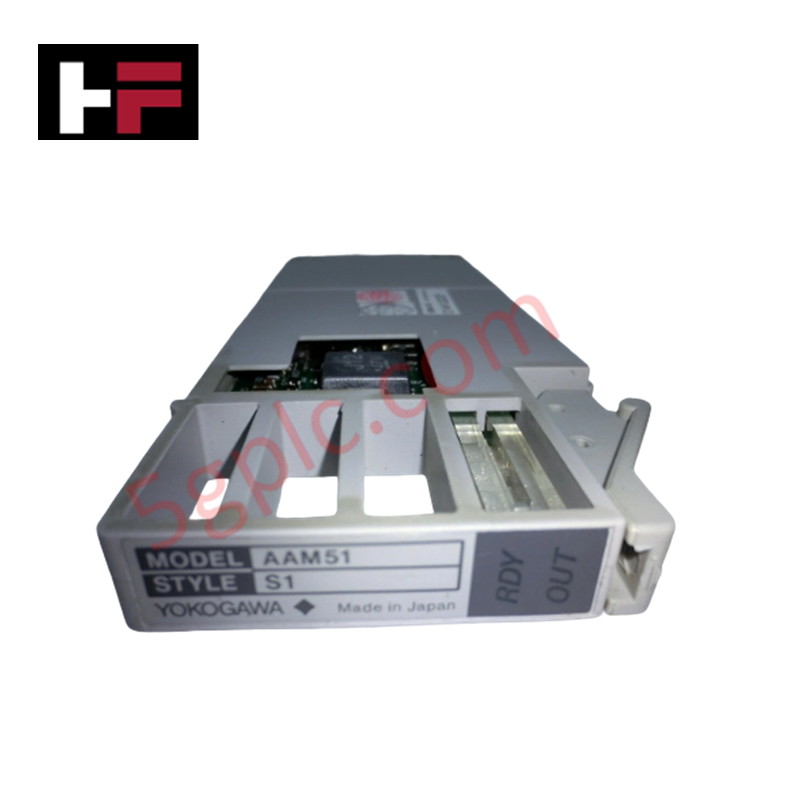

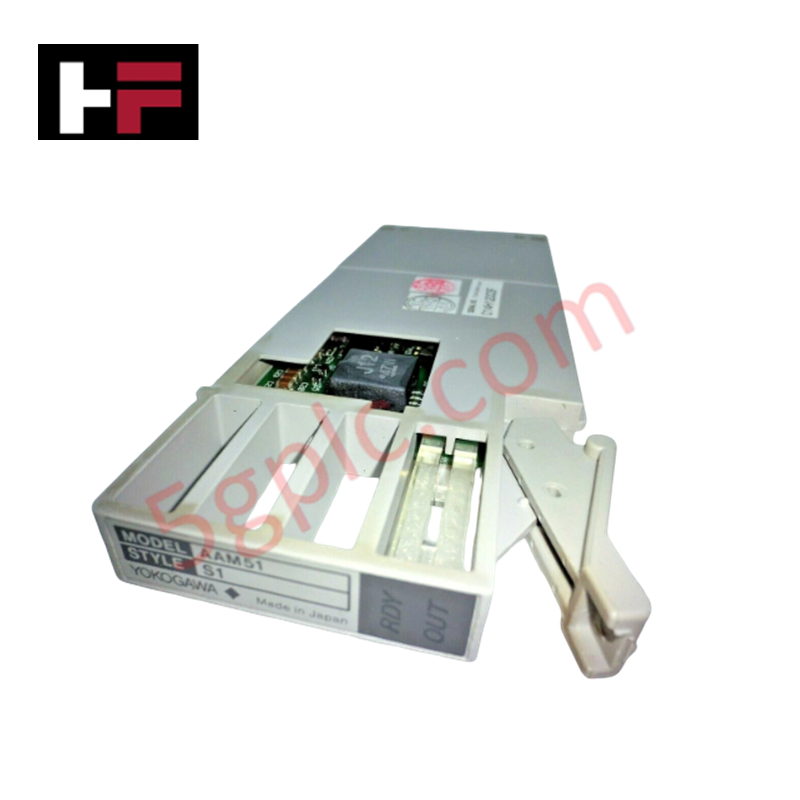

Módulo de salida YOKOGAWA AAM51 S1 CENTUM

El YOKOGAWA AAM51 S1, también catalogado como el AAM51 Módulo de salida de corriente/voltaje, funciona como un componente de hardware dedicado para accionar directamente válvulas y actuadores del proceso dentro de las redes del sistema YOKOGAWA CENTUM.

Especificaciones del hardware

Protocolo de lazo HART de 4-20 mA e interconexión de señales de campo

El AAM51 S1 genera señales de corriente de 4 a 20 mA DC configurables mediante software para accionar elementos finales de control, como válvulas de control y posicionadores, en lazos de control de procesos. La tarjeta proporciona aislamiento galvánico de señales, con una capacidad nominal de 1500 VAC durante 1 minuto y 42 VDC entre los circuitos de campo y la lógica del plano posterior del sistema, lo que suprime las corrientes de los lazos de tierra y la propagación del ruido en modo común. El encaminamiento de señales funciona junto con dispositivos de campo estándar del protocolo de lazo HART de 4-20 mA en los bastidores de nodos CENTUM.

Preguntas frecuentes

P: ¿Cuál es el consumo nominal de corriente del módulo AAM51 S1?

R: El módulo consume 38 mA o menos del riel de alimentación de 24.0 VDC y 10 mA o menos del riel de lógica del plano posterior de 5.0 VDC.

P: ¿Cómo se monta físicamente el módulo de salida AAM51 S1 en el sistema?

R: El módulo se monta directamente en un bastidor de adaptador de E/S A2BA3D para permitir la interconexión entre módulos a través del plano posterior.

P: ¿Qué opciones de configuración del tiempo de respuesta están disponibles para la actualización de la señal de salida?

R: El período de actualización de datos puede configurarse en 2 ms o 22 ms, según los requisitos de respuesta escalón del sistema.

Directrices para la instalación en campo

Desconecte la alimentación del bastidor del adaptador de E/S antes de instalar o retirar el módulo AAM51 S1. Observe las medidas de seguridad frente a la electricidad estática utilizando una pulsera ESD conectada a tierra mientras manipula la unidad. Alinee la tarjeta con las ranuras de montaje del bastidor del adaptador de E/S A2BA3D y presione firmemente hasta que los conectores del plano posterior queden completamente asentados; después, ajuste los elementos de fijación para establecer una conexión sólida a tierra con el bastidor. Asegúrese de que el cableado de salida de los lazos de 4 a 20 mA DC utilice cables de par trenzado apantallados, conectando la pantalla en un único punto de terminación a tierra dentro del armario de control. Tienda las líneas de señal separadas de los conductores de alimentación de CA de alta tensión.
