Detalles del producto

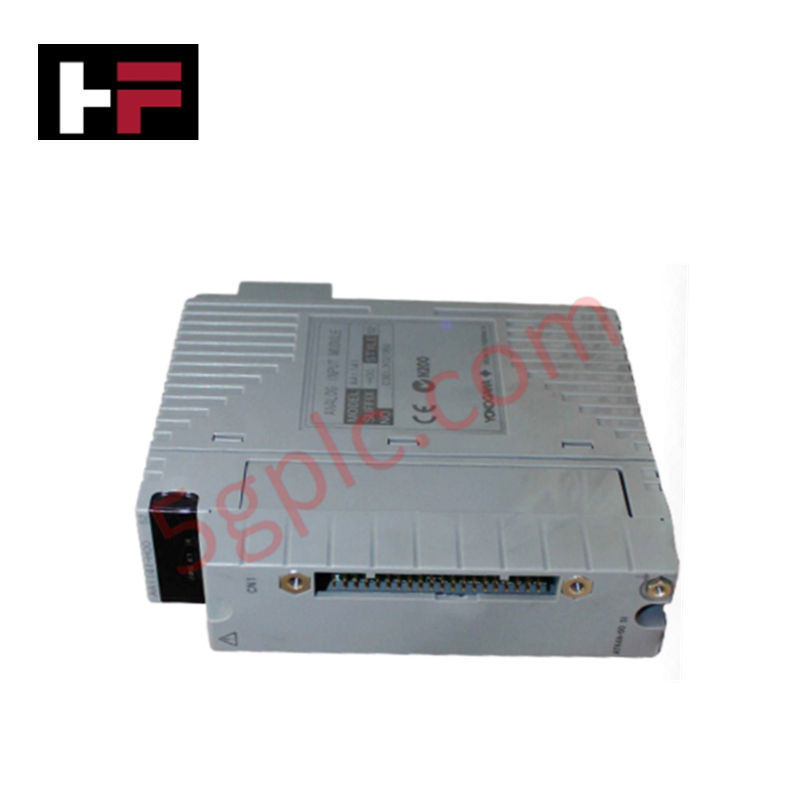

Configurado para la adquisición de señales de sensores analógicos multicanal y transmisores de campo en redes DCS YOKOGAWA CENTUM CS 3000, el YOKOGAWA 7M190-YDM06 (módulo de entrada analógica 7M190) proporciona ejecución física y eléctrica directa. El módulo digitaliza entradas de voltaje, corriente, termopar y RTD con una resolución de 16 bits para transmitir datos de variables de proceso a través del bus de la placa posterior.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 7M190-YDM06 |
| Marca | YOKOGAWA |
| Origen | Japón |
| Temperatura de funcionamiento | -20 a 70 grados C |
| Fuente de alimentación | 24 VCC |
| Tipos de señales de entrada | Voltaje, corriente, termopar, RTD |
| Resolución A/D | 16 bits |
| Precisión de medición | +/-0,1 % del rango (típica) |
| Voltaje de aislamiento | 500 VCC |
| Protocolo de comunicación | Protocolo de comunicación digital propietario de Yokogawa |
| Compatibilidad del sistema | YOKOGAWA CENTUM CS 3000 |
Aislamiento de canales y compensación de unión fría
El 7M190-YDM06 incorpora una barrera de aislamiento dieléctrico de 500 VCC entre las señales del lado de campo y la lógica interna del sistema, suprimiendo el ruido eléctrico de modo común y las corrientes de los bucles de tierra. Cuando se configura para modos de entrada de termopar, el módulo utiliza algoritmos integrados de compensación de unión fría (CJC) para mantener la integridad de la señal. Los bucles de corriente analógica que funcionan en redes con protocolo de bucle HART de 4-20 mA se muestrean con una resolución de 16 bits y se convierten en flujos de datos digitales propietarios para el procesamiento DCS en tiempo real.
Preguntas frecuentes
Q: ¿Qué tipos de señales pueden conectarse al módulo 7M190-YDM06?
A: El módulo acepta señales de entrada de voltaje, corriente, termopar y RTD configuradas según los requisitos del sistema.
Q: ¿Cuál es la clasificación de aislamiento dieléctrico del hardware 7M190-YDM06?
A: El módulo proporciona una clasificación de voltaje de aislamiento de 500 VCC para evitar que el ruido de modo común y las sobretensiones eléctricas del lado de campo afecten a la lógica de la placa posterior.
Q: ¿Qué resolución de conversión alcanza el convertidor analógico-digital interno?
A: El convertidor A/D integrado funciona con una resolución de 16 bits y una precisión de medición típica de +/-0,1 % del rango.
Directrices de instalación en campo
Desenergice la alimentación del nodo antes de insertar o retirar la tarjeta 7M190-YDM06 del conjunto del bastidor. Utilice una pulsera conectada a tierra para evitar descargas electrostáticas (ESD) durante la manipulación. Alinee el módulo con las guías de la ranura del bastidor y asiente firmemente la interfaz de la placa posterior; apriete los tornillos de retención superior e inferior para establecer la continuidad de la puesta a tierra del bastidor. Tienda el cableado de entrada analógica en cables de par trenzado apantallados, manteniendo las líneas de señal de baja tensión separadas de los conductores de alimentación de CA. Conecte la pantalla del cable a tierra en un único punto de terminación dentro del panel del armario.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
