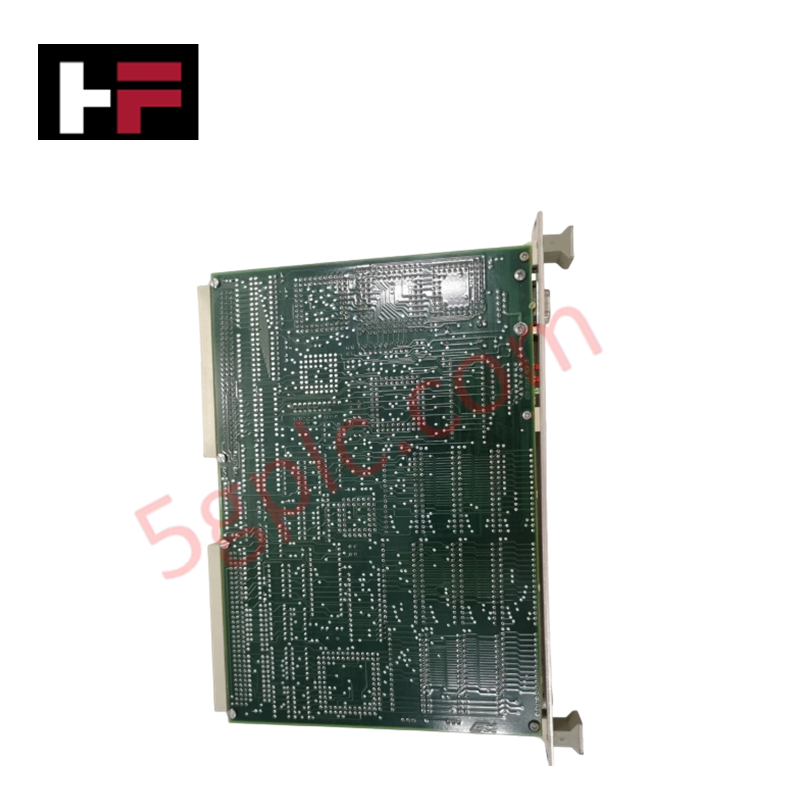

Módulo de Control WESDAC D20M++ GE
Módulo de Control WESDAC D20M++ GE
Módulo de Control WESDAC D20M++ GE

Módulo de Control WESDAC D20M++ GE


Solo quedan 10 - Se están vendiendo rápido

CÓDIGO SKU DEL PRODUCTO : WESDAC D20M++

TIPO DE PRODUCTO : Procesadores de CPU

VENDEDOR DEL PRODUCTO : General Electric


  • 100% Piezas Originales – Devoluciones sin Riesgo en 30 Días
  • Garantía de 1 Año y Soporte Experto para Cada Pedido

Detalles del producto

El GE WESDAC D20M++, también catalogado como el Módulo de Control WESDAC D20M++, funciona como un componente de hardware dedicado para el escalado de procesamiento localizado y la conversión de medios de red dentro de las arquitecturas del sistema WESDAC D20.

Especificaciones de Hardware

Parámetro Especificación
Modelo WESDAC D20M++
Marca GE Fanuc
Origen Estados Unidos
Peso Perfil estándar de peso para módulo VME
Dimensiones Factor de forma estándar de jaula para tarjeta VME
Temperatura de operación -20 a +60 °C
Consumo de energía Dependiente del backplane
Procesador Microprocesador de alto rendimiento optimizado para control industrial
Interfaz de plataforma Estándar VMEbus
Disposición de RAM Registros volátiles para ejecución de programas
Disposición de ROM Almacenamiento no volátil para sistema operativo y aplicaciones

Desglose de Sufijos y Matriz de Modelos

  • WESDAC D20M: Designador de arquitectura base del sistema de procesamiento que establece la columna vertebral de control VMEbus.
  • ++: Designador de extensión de rendimiento que indica capacidades mejoradas de microprocesamiento y límites ampliados de capacidad de memoria a nivel de placa respecto a revisiones anteriores del producto.

Redes Determinísticas Profinet / EtherNet/IP y Compatibilidad con Firmware Flash

La plataforma de microprocesamiento se conecta directamente a través del camino de backplane VMEbus de alta velocidad para organizar los límites de memoria y los mapas de registros. Para asegurar ventanas de respuesta determinísticas y evitar fallos en la secuencia de tramas al traducir paquetes de telemetría automatizados a segmentos adyacentes de subestaciones o redes determinísticas Profinet / EtherNet/IP, todos los nodos interconectados deben coincidir con capas específicas de configuración base. Los archivos del sistema operativo y las aplicaciones lógicas alojadas en la ROM no volátil dependen de líneas base verificadas de compatibilidad con firmware flash para prevenir errores de direccionamiento de ranuras.

Preguntas Frecuentes

P: ¿El módulo WESDAC D20M++ soporta extracción física mientras el chasis VME está encendido?

R: No. El diseño del backplane se ajusta a los diseños mecánicos estándar de VMEbus sin líneas de pre-carga escalonadas. Extraer o insertar el procesador con las líneas de alimentación activas puede causar bloqueo eléctrico, destruyendo componentes lógicos locales e interrumpiendo el tráfico de datos activo.

P: ¿Cómo se verifica la alineación de memoria durante el reemplazo del nodo procesador?

R: El espacio de configuración mapea las variables del programa directamente a los límites del hardware. El módulo de reemplazo debe ser auditado mediante el entorno de configuración para verificar que su disposición física y los registros de compatibilidad con firmware flash correspondan exactamente a la estructura del nodo maestro.

Guías para la Instalación en Campo

  • Método de inserción en el backplane: Deslice la tarjeta VME uniformemente a lo largo de los canales guía plásticos del subrack, aplicando una fuerza horizontal pareja hasta que los pines de interfaz macho encajen completamente en los sockets pasivos del backplane.
  • Torque de los tornillos de la placa frontal: Apriete completamente los tornillos de retención superior e inferior de la placa frontal en el marco del chasis para establecer una conexión continua a tierra del chasis y aislar el módulo de vibraciones físicas.
  • Enrutamiento de fibra y cobre: Mantenga separación física entre las líneas de comunicación de alta velocidad y los cables de alimentación paralelos dentro del panel del gabinete para mitigar la inducción de ruido electromagnético de alta frecuencia en el núcleo interno del procesador.

Información adicional

  • 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
  • Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
  • Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
  • Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
  • Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
  • Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
