Detalles del producto

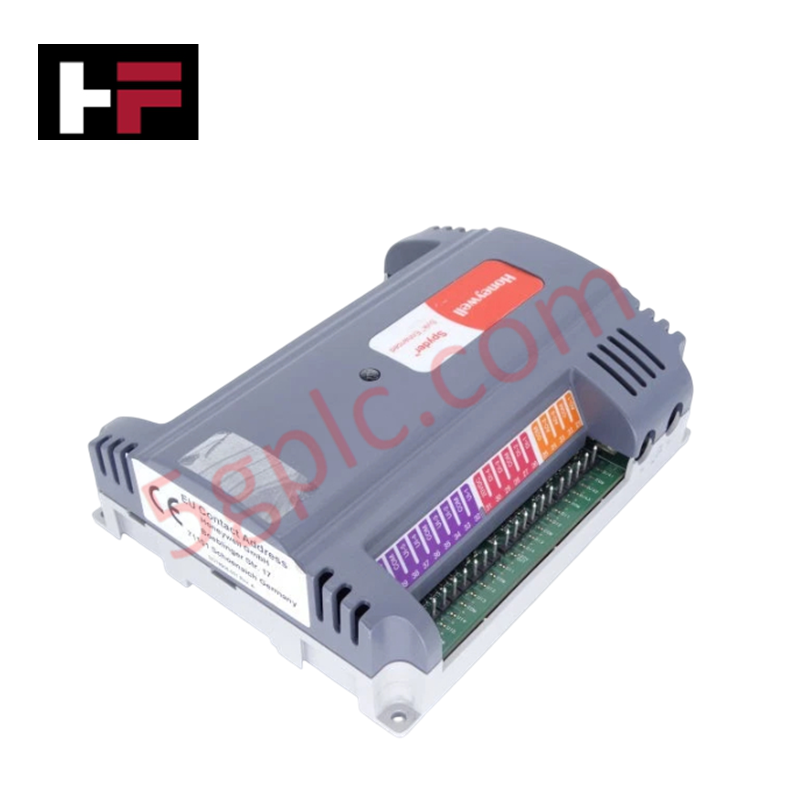

El Honeywell PUB6438SR-CHN, también catalogado como el Controlador Programable PUB6438SR, funciona como un componente de hardware dedicado para el acondicionamiento de señales HVAC y el procesamiento de bucles dentro de redes BACnet MS/TP.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | PUB6438SR-CHN |
| Marca | Honeywell |
| Origen | EE. UU. / Según especificado en la etiqueta del hardware |
| Dimensiones | 138 mm x 174 mm x 57.4 mm |
| Temperatura de operación | -40 °C a +65.5 °C |
| Consumo de energía | Fuente de alimentación nominal de 24 VAC |
| Procesador | Microprocesador de alto rendimiento |
| Memoria | Memoria Flash para almacenamiento de programas |
| Protocolo de comunicación | BACnet MS/TP sobre EIA-485 (RS-485) |
| Entradas universales (UI) | 6 canales |
| Entradas digitales (DI) | 4 canales |
| Salidas analógicas (AO) | 3 canales |
| Salidas digitales (DO) | 8 canales |
Conectividad FOUNDATION Fieldbus / Profibus PA y Aislamiento Canal a Canal
El PUB6438SR-CHN gestiona el procesamiento local del bucle mediante un microprocesador a bordo y una matriz de memoria Flash, mientras enruta la telemetría a través de canales de comunicación BACnet MS/TP EIA-485. El circuito de enrutamiento de señales incorporado proporciona un aislamiento robusto canal a canal en las 6 Entradas Universales, 4 Entradas Digitales, 3 Salidas Analógicas y 8 Salidas Digitales. Este aislamiento previene el acoplamiento de ruido de tierra y los bucles de corriente en modo común al conectar sensores de temperatura de bajo voltaje o actuadores moduladores a redes centrales de automatización de edificios y pasarelas de campo de alto nivel.
Preguntas Frecuentes
P: ¿Qué capa física del protocolo de comunicación utiliza el PUB6438SR-CHN para la integración en red?
R: El controlador utiliza BACnet MS/TP que funciona sobre interfaces seriales diferenciales estándar EIA-485 (RS-485).
P: ¿Cuántos canales de entrada y salida soporta el controlador PUB6438SR-CHN?
R: La placa ofrece 6 Entradas Universales (UI), 4 Entradas Digitales (DI), 3 Salidas Analógicas (AO) y 8 Salidas Digitales (DO).
Guías para la Instalación en Campo
- Monte el PUB6438SR-CHN de forma segura en un riel DIN estándar o en el marco de un panel antes de realizar las conexiones de alimentación.
- Conecte la alimentación principal de 24 VAC a través de bloques terminales dedicados, verificando los límites de voltaje correctos antes de energizar el circuito.
- Finalice todas las líneas de comunicación BACnet MS/TP EIA-485 usando cableado de par trenzado blindado, conectando la malla del cable a tierra del gabinete en un solo punto.
- Separe el cableado de alimentación de 24 VAC y las líneas de salida digital de relé de los cables de sensores analógicos de entrada universal de bajo nivel para evitar el acoplamiento de ruido inductivo.
Información adicional
- 100% Piezas Originales: Todos los productos son originales y auténticos, garantizando un rendimiento industrial confiable.
- Garantía de Reembolso de 30 Días: Devuelva cualquier artículo en stock dentro de los 30 días en su embalaje original y sin abrir para un reembolso completo (excluyendo envío y tarifas).
- Garantía de 12 Meses: Cubre defectos en materiales o mano de obra; excluye mal uso, desgaste normal o modificaciones no autorizadas.
- Envío Mundial: Enviamos vía USPS, UPS, FedEx y DHL. Los tiempos de entrega varían según el país y pueden estar sujetos a aduanas o tarifas de importación.
- Soporte y Contacto: Asistencia técnica y de garantía disponible en cualquier momento. Contáctenos aquí: Contacto.
- Guía de Compra: Verifique cuidadosamente las especificaciones y compatibilidad del producto antes de ordenar para asegurar la aplicación correcta.
