Detalles del producto

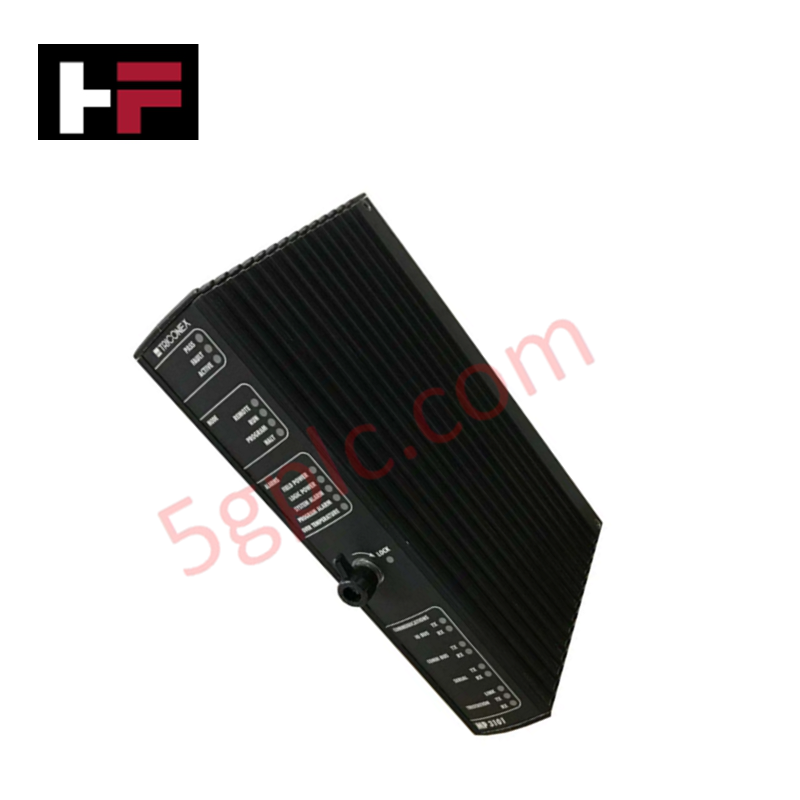

El 3101 de Triconex es un módulo de procesador principal que proporciona ejecución de lógica de alta integridad y procesamiento de comunicaciones de E/S en sistemas instrumentados de seguridad Tricon. Este módulo, que cuenta con una arquitectura de doble procesador con unidades dedicadas al procesamiento de aplicaciones y de entradas/salidas, coordina el escaneo de E/S de campo, los cálculos de lógica de seguridad y las rutinas de diagnóstico del sistema con una alimentación operativa de 24 VDC.
Arquitectura de procesamiento y configuración de memoria
El módulo integra dos microprocesadores Motorola MPC860 de 32 bits que funcionan a 50 MHz. El procesador de aplicaciones (SX) ejecuta la lógica de seguridad mediante 16 MB de DRAM con comprobación de paridad, 6 MB de Flash PROM protegida con CRC para almacenar programas y SOE, y 8 KB de NVRAM protegida con CRC para datos retentivos. Un procesador de E/S independiente (IOX) gestiona los datos de campo mediante 16 MB de DRAM y se comunica con el procesador SX a través de una interfaz de memoria compartida de 128 KB.
Comunicaciones entre canales y alimentación
Los datos de diagnóstico entre los canales del procesador principal se transfieren mediante un bus de diagnóstico HDLC de alta velocidad de 2 Mbps. Alimentado por una fuente lógica nominal de 24 VDC (con un rango operativo de +19.2 a +30 VDC, incluida la ondulación de CA), el módulo consume un máximo de 8 W de potencia lógica. Los circuitos internos de protección soportan una tensión de entrada máxima absoluta de 33 VDC y una tensión inversa de hasta -0.6 VDC.
Especificaciones
| Parámetro | Especificación |
|---|---|
| Modelo | 3101 |
| Marca | Triconex |
| Tipo de producto | Módulo de procesador principal |
| Procesador de aplicaciones (SX) | Motorola MPC860, 32 bits, 50 MHz |
| Flash PROM (SX) | 6 MB (protegida con CRC) |
| DRAM (SX) | 16 MB (paridad de byte) |
| NVRAM (SX) | 8 KB (protegida con CRC) |
| Procesador de E/S (IOX) | Motorola MPC860, 32 bits, 50 MHz |
| DRAM (IOX) | 16 MB (paridad de byte) |
| Memoria compartida | 128 KB (paridad de byte) |
| Bus de diagnóstico | HDLC de 2 Mbps |
| Tensión lógica nominal | 24 VDC |
| Rango de tensión de funcionamiento | +19.2 a +30 VDC (24 VDC -15%/+20% + 5% de ondulación de CA) |
| Potencia lógica máxima | 8 W |
| Tensión de entrada máxima absoluta | 33 VDC |
| Tensión inversa máxima absoluta | -0.6 VDC |
| Peso | 1.5 kg |
| Peso de envío | 3 kg |
Preguntas frecuentes
P: ¿Qué microprocesadores se utilizan en el módulo de procesador principal Triconex 3101?
R: El módulo incorpora dos procesadores Motorola MPC860 de 32 bits que funcionan a 50 MHz: uno dedicado como procesador de aplicaciones (SX) y el otro como procesador de entradas/salidas (IOX).
P: ¿Cómo intercambian datos los procesadores SX e IOX en el módulo 3101?
R: El intercambio de datos entre el procesador de aplicaciones y el procesador de E/S se realiza mediante una interfaz de memoria compartida de 128 KB con comprobación de paridad.
P: ¿Cuáles son las tolerancias de tensión de entrada de la fuente de alimentación lógica de 24 VDC del módulo 3101?
R: El módulo funciona dentro de un rango de tensión de +19.2 a +30 VDC (24 VDC -15%/+20% más un 5% de ondulación de CA), con una tensión nominal máxima absoluta de 33 VDC.
