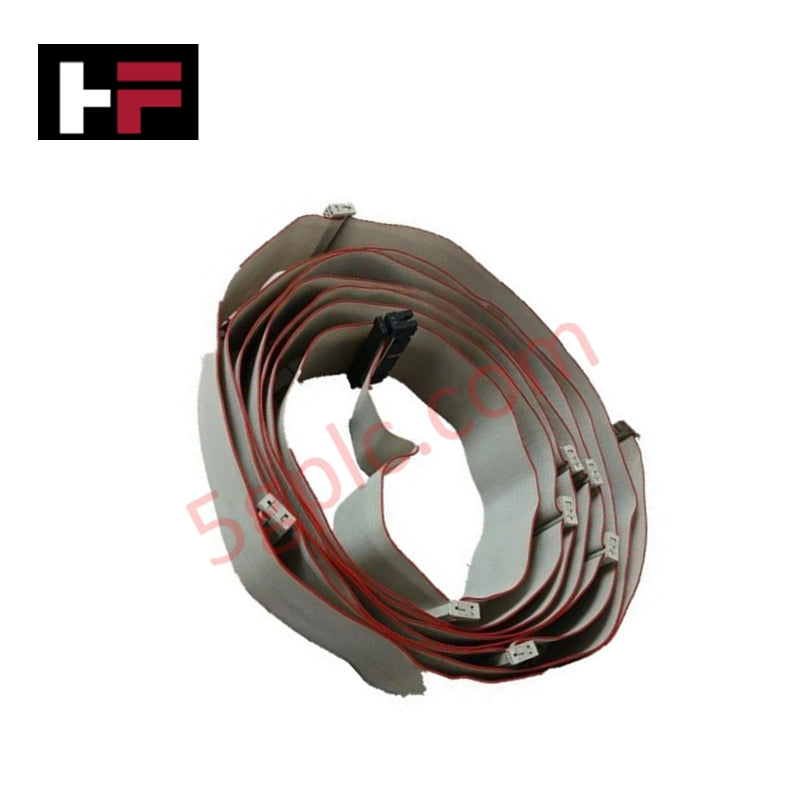

Conjuntos de cables Honeywell 51306356-100 Rev.A

El Honeywell 51306356-100, también catalogado como el 51306356-100 Ensamblaje de Cables, funciona como un componente de hardware dedicado para la transferencia de señales de bajo voltaje y comunicación de datos dentro de las redes de gabinetes DCS de Honeywell.

Especificaciones de Hardware

Protocolo de Bucle 4-20 mA HART y Aislamiento Canal a Canal

El ensamblaje de cable 51306356-100 Rev.A mantiene interconexiones estructuradas de señal entre los controladores del sistema y los bloques de terminación I/O adyacentes. Cuando se enruta en paralelo con líneas de campo analógicas que transportan el protocolo de bucle 4-20 mA HART, el blindaje completo EMI/RFI suprime la diafonía y el acoplamiento de ruido de alta frecuencia.

Mantener la impedancia característica emparejada a lo largo de los conductores minimiza las reflexiones de señal durante transferencias de telemetría de alta velocidad, previniendo la corrupción de paquetes de datos y apoyando los parámetros de aislamiento canal a canal en corredores de cableado densos dentro del gabinete.

Preguntas Frecuentes

P: ¿Qué tipo de blindaje se utiliza en el ensamblaje de cable 51306356-100?

R: El cable utiliza un blindaje de supresión completa EMI/RFI que consiste en capas de lámina y/o trenzado para aislar las señales de datos de bajo voltaje del ruido industrial de alta corriente.

P: ¿Se puede usar el ensamblaje 51305356-100 Rev.A para el enrutamiento directo de energía de alto voltaje?

R: No, el ensamblaje está específicamente diseñado para señales de control y comunicación de datos de bajo voltaje dentro de redes DCS.

P: ¿Cómo beneficia la impedancia emparejada la transmisión de señal a través de este cable?

R: La impedancia característica emparejada reduce la atenuación y las reflexiones de señal a lo largo de la línea, asegurando una transmisión de datos estable entre los módulos de hardware interconectados del sistema.

Guías para la Instalación en Campo

• Verifique que los backplanes del rack del sistema conectado y las fuentes de energía de campo estén desenergizados antes de instalar o retirar conectores de cable.
• Mantenga los radios mínimos de curvatura permitidos a lo largo de los conductos de cableado del gabinete para evitar estrés físico en los conductores internos y capas de blindaje.
• Conecte el cable de drenaje del blindaje directamente a la barra de tierra protectora (PE) del gabinete para maximizar el rendimiento de supresión de ruido.
• Enrute los cables de comunicación en canaletas dedicadas para cableado de bajo voltaje, manteniendo separación física de los cables de motores de corriente alterna de alta corriente y líneas de conmutación de potencia.
