Detalles del producto

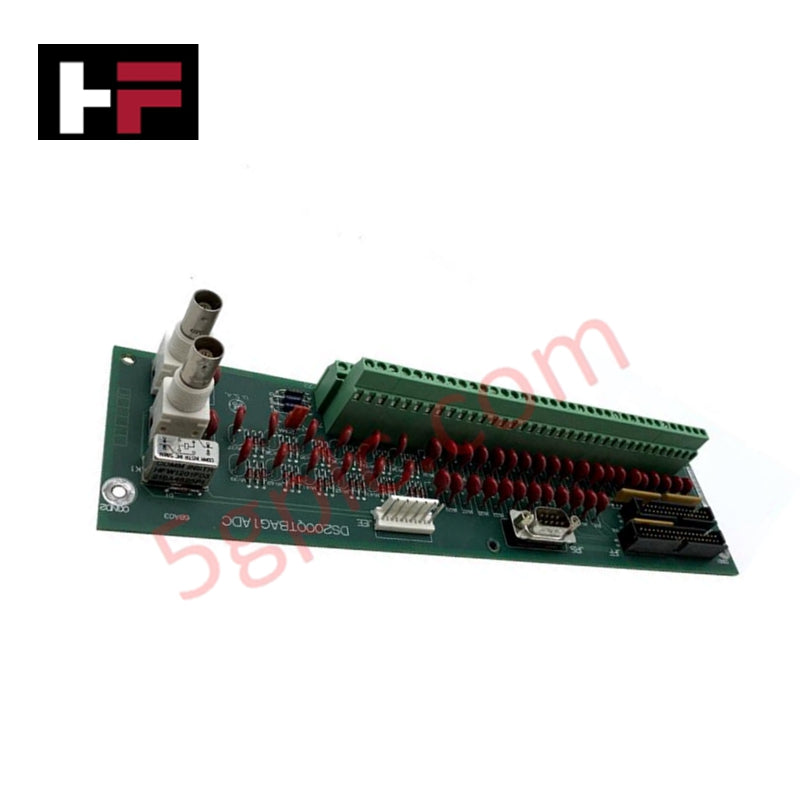

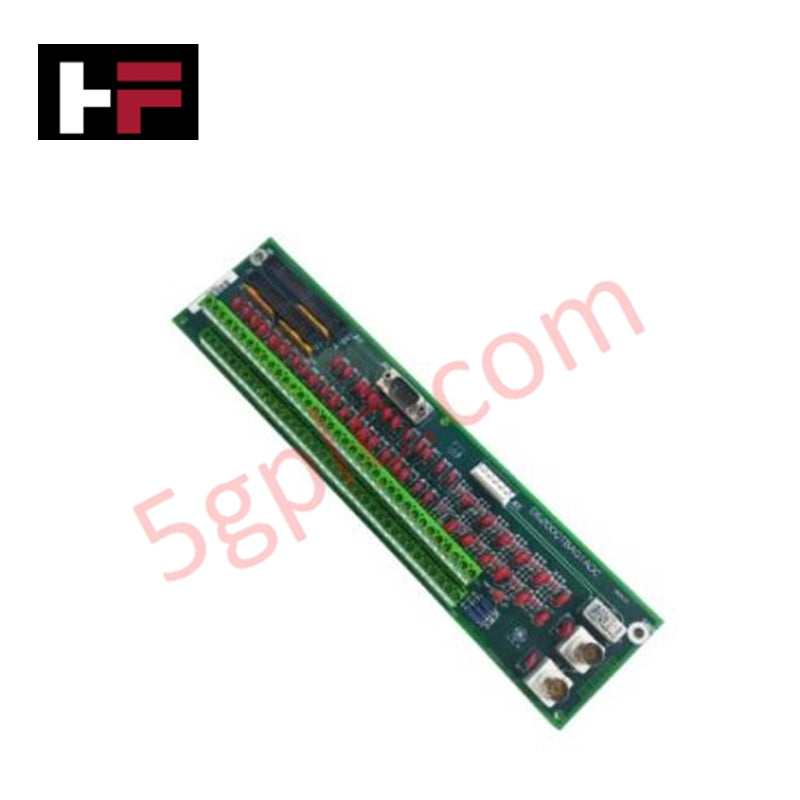

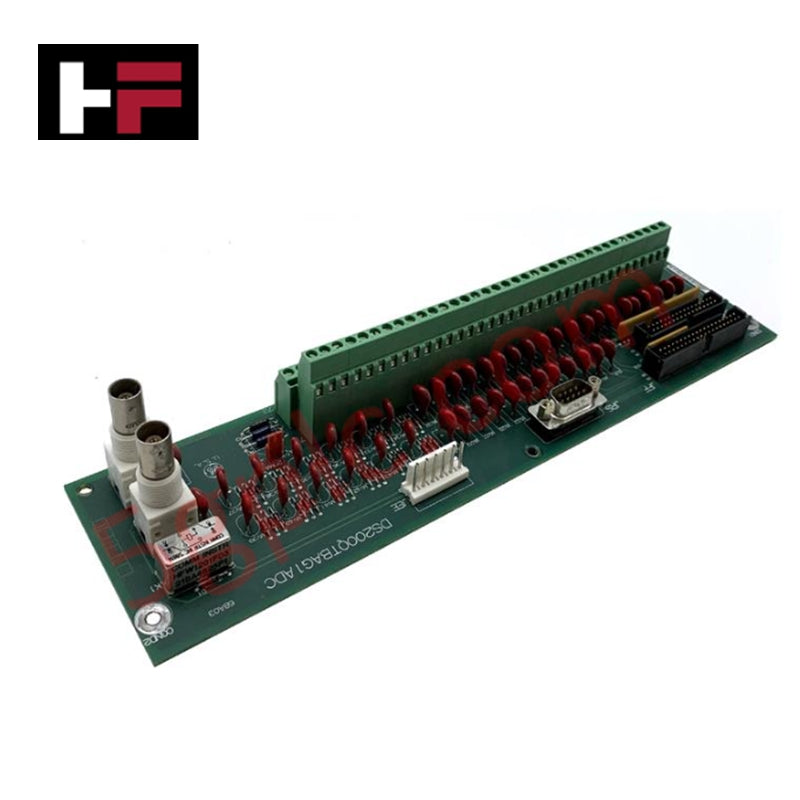

El GE DS200QTBAG1A, también catalogado como el DS200QTBA Módulo de Terminación, funciona como un componente de hardware dedicado para la terminación de señales y la gestión de la interfaz de bus dentro de las plataformas del sistema de control de turbinas Mark V.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | DS200QTBAG1A |
| Marca | General Electric |
| Origen | EE.UU. |
| Temperatura de operación | Rango industrial estándar |
| Bloques de terminales | 2 bloques, 72 terminales cada uno (144 en total) |
| Conectores | 1 x 40 pines (JFF), 1 x 34 pines (JGG), 1 x Serial (JRS), COREBUS (JAI, JAJ), E/S (JEE) |
Control Industrial y Compatibilidad con Firmware Flash
El DS200QTBAG1A sirve como un punto de terminación de alta densidad para el enrutamiento de señales de control de turbinas Mark V. Facilita el intercambio determinista de datos a través de conectores COREBUS dedicados (JAI, JAJ), asegurando una comunicación sincronizada en toda la arquitectura de control. El acondicionamiento de señales y la distribución de E/S se gestionan mediante el conector JFF para señales de salida LVDT/R y servo, el conector JGG para señales de interfaz TCQC y el conector JEE para E/S de la placa STCA. El módulo soporta la escalabilidad de densidad de E/S mediante dos bloques de 72 terminales, proporcionando un total de 144 puntos de terminación para instrumentación de campo. La compatibilidad con firmware flash no es aplicable, ya que las rutas de señal se establecen mediante trazas fijas en la placa; sin embargo, la arquitectura de la placa soporta la integración con la plataforma lógica Mark V Speedtronic.
Preguntas Frecuentes
P: ¿Se puede usar el DS200QTBAG1A para reemplazar la placa base DS200QTBA?
R: La revisión G1A incluye modificaciones funcionales. Verifique la compatibilidad del sistema y los mapeos de asignación de terminales según la documentación específica del gabinete de control Mark V antes de sustituir el módulo base original.
P: ¿Son compatibles los conectores serial (JRS) y COREBUS con los conjuntos de cables estándar?
R: Los conectores siguen estándares específicos de pinout GE Mark V. Asegúrese de que los cables estén verificados según las definiciones de pinout del manual de instrucciones antes de la conexión para evitar daños en la circuitería del transceptor en las placas procesadoras.
Guías para la Instalación en Campo
- Asegúrese de que el gabinete de control esté desenergizado antes de la instalación de la placa para prevenir daños eléctricos en los componentes de la interfaz COREBUS.
- Verifique todas las conexiones de cableado de campo contra el diagrama de terminación del sistema. Dado el diseño de alta densidad (144 terminales), utilice terminales aislados para evitar cortocircuitos entre terminales adyacentes.
- Asegure los tornillos de montaje del módulo al panel trasero del gabinete para garantizar una correcta conexión a tierra y estabilidad mecánica.
- Enrute los cables de señal, especialmente los de LVDT/R y señales de monitor serial, a través de conductos o bandejas dedicadas para minimizar interferencias electromagnéticas.
