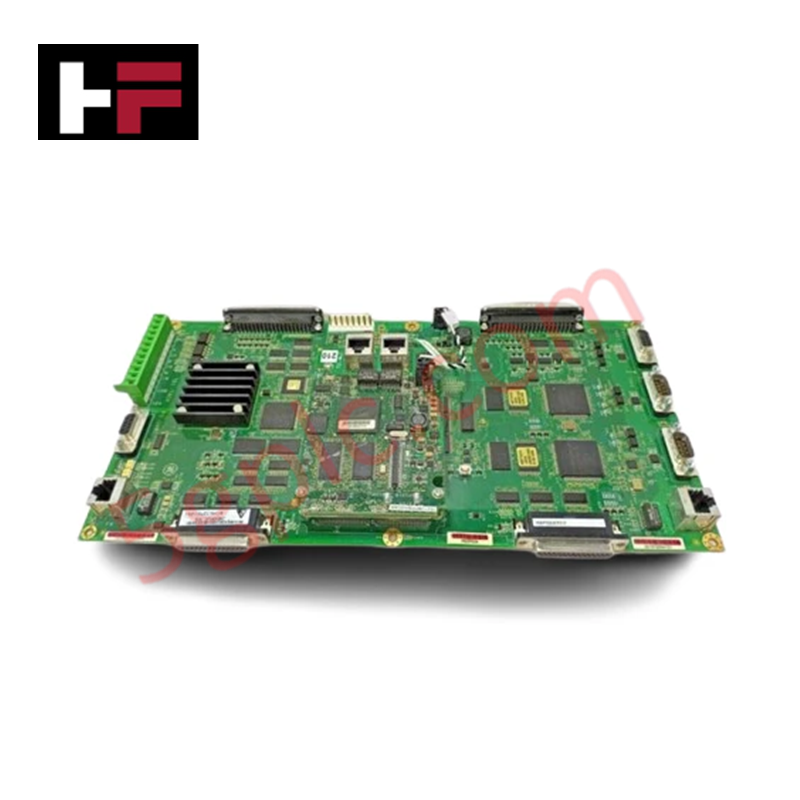

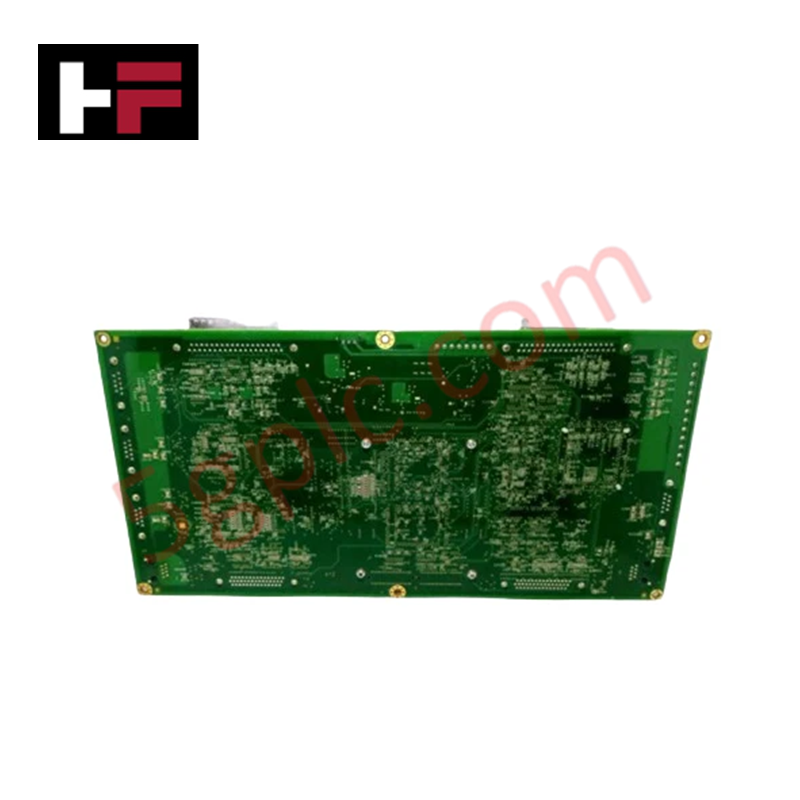

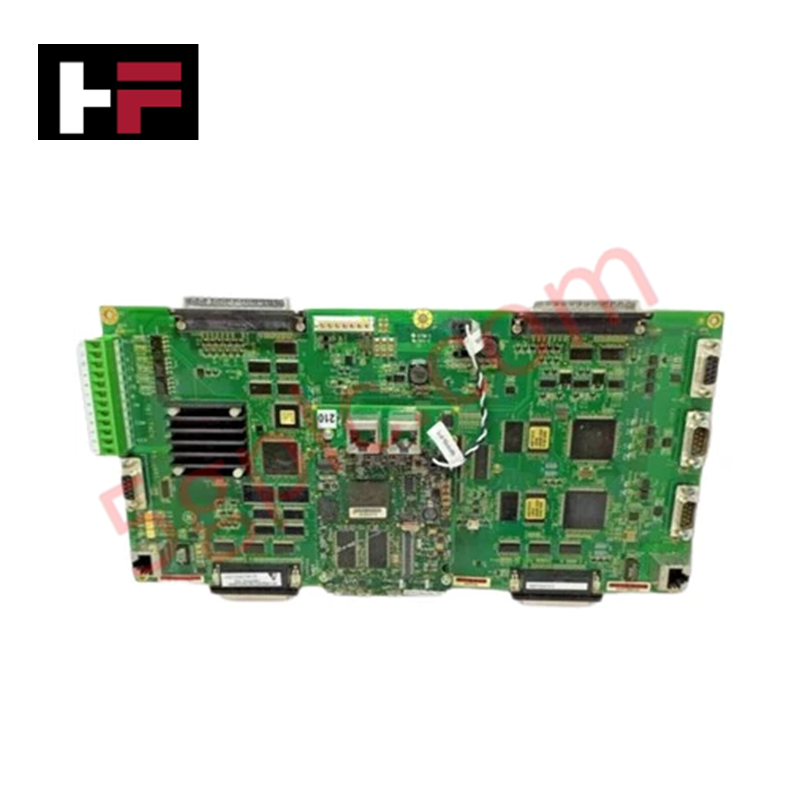

Placa de circuito impreso GE IS210MACCH2A

Configurado para el procesamiento de señales de entrada y salida en arquitecturas de control Mark VI, la GE IS210MACCH2A (tarjeta I/O IS210MACCH2A) proporciona la ejecución física y eléctrica directa del enrutamiento de datos a nivel de terminal.

Desglose del sufijo y matriz del modelo

El IS210MACCH2A es una revisión única de hardware de la serie de tarjetas I/O Mark VI. No se requiere descomposición modular para su funcionamiento, ya que esta unidad funciona como un conjunto de interfaz de configuración fija.

Especificaciones de hardware

Redes deterministas Profinet / EtherNet/IP

El IS210MACCH2A se integra en la plataforma de control Mark VI para facilitar la comunicación determinista entre la instrumentación de campo y el backplane del controlador. El módulo utiliza la velocidad de comunicación definida del bus del backplane para gestionar el flujo de señales, asegurando que el tiempo de escaneo de E/S cumpla con los requisitos del sistema. La compatibilidad con la actualización del firmware depende de la revisión específica del controlador de rack Mark VI, que supervisa la sincronización del hardware. La unidad soporta la escalabilidad de densidad de E/S proporcionando una interfaz estable para el cableado de campo, permitiendo la expansión modular de los lazos de control mientras mantiene el rendimiento determinista requerido para los conjuntos de accionamiento automatizados.

Preguntas frecuentes

P: ¿La tarjeta IS210MACCH2A es intercambiable en caliente en un rack energizado?

R: No. Cualquier inserción o extracción del módulo debe realizarse con la alimentación del rack de control desconectada para evitar daños en los pines del backplane o la corrupción del estado activo del control.

P: ¿Existen requisitos específicos de versión de firmware para esta tarjeta?

R: Sí. La compatibilidad del firmware depende de la versión según la revisión del sistema Mark VI. Consulte el manual del sistema específico del sitio para asegurar que el firmware del controlador esté alineado con la revisión de hardware del módulo.

Guías para la instalación en campo

1. Montaje: Fije la tarjeta en el chasis usando el hardware de montaje estándar. Asegúrese de que la tarjeta esté alineada correctamente con el conector del backplane para evitar tensiones mecánicas en la PCB.
2. Cableado: Termine el cableado de campo en los puntos terminales designados. Asegúrese de que todas las pantallas para líneas de señal analógica o de comunicación estén conectadas a tierra en el punto de referencia común del sistema para mitigar el ruido.
3. Inspección: Antes de energizar el rack, realice una inspección visual para detectar residuos u oxidación en los conectores. Verifique que todas las conexiones terminales estén firmes y cumplan con las especificaciones eléctricas.
4. Ambiente: Opere la tarjeta dentro de un ambiente limpio y con temperatura controlada. La acumulación de polvo o la humedad excesiva pueden degradar el recubrimiento conformal y provocar inestabilidad en la señal.
5. Verificación: Al encender por primera vez, use la consola de diagnóstico para verificar que la tarjeta esté correctamente asignada a las direcciones de E/S esperadas en la configuración del controlador Mark VI.
