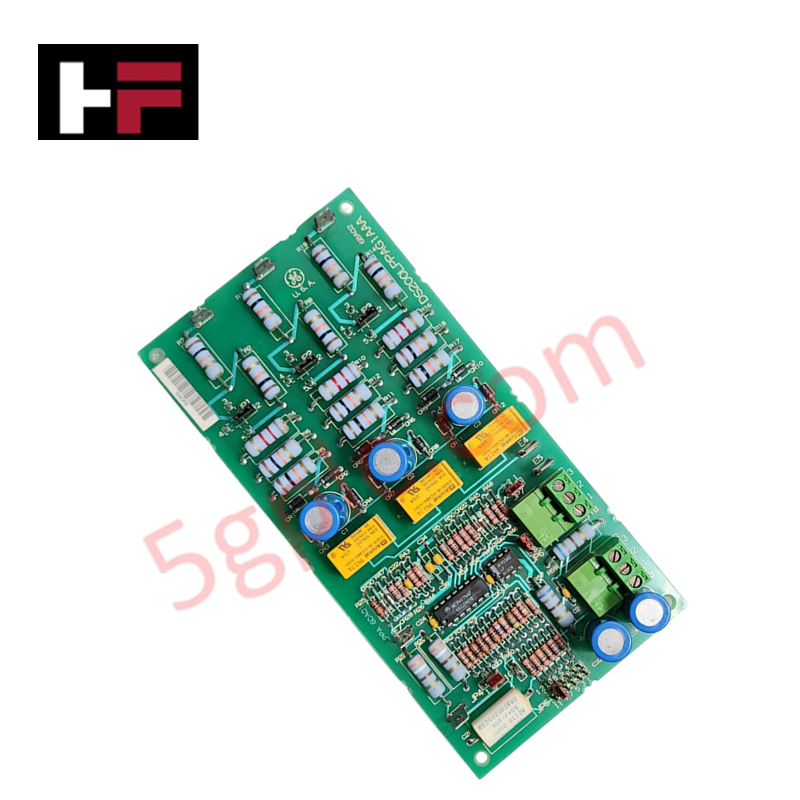

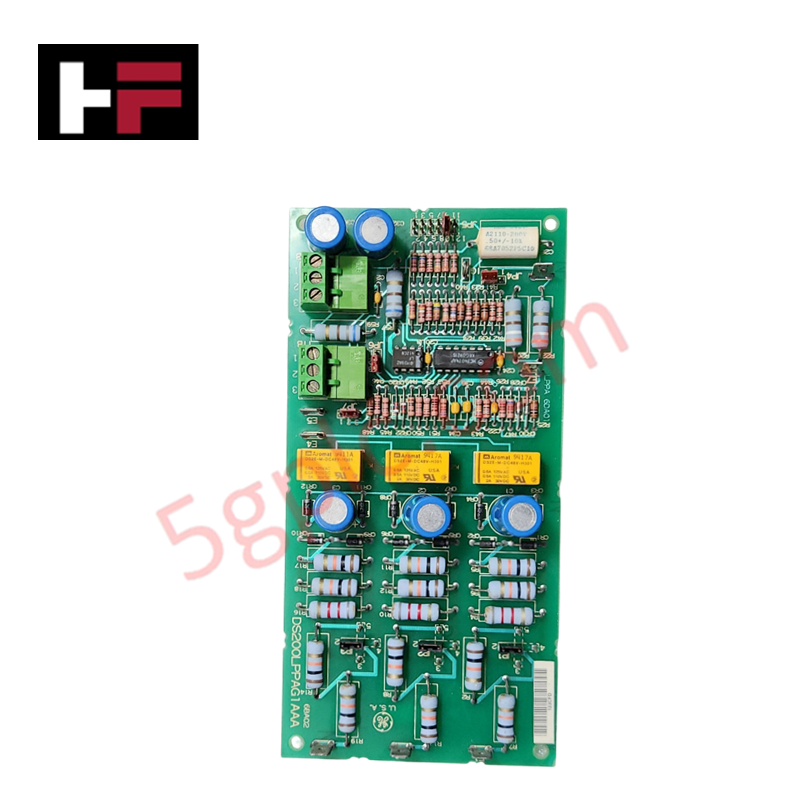

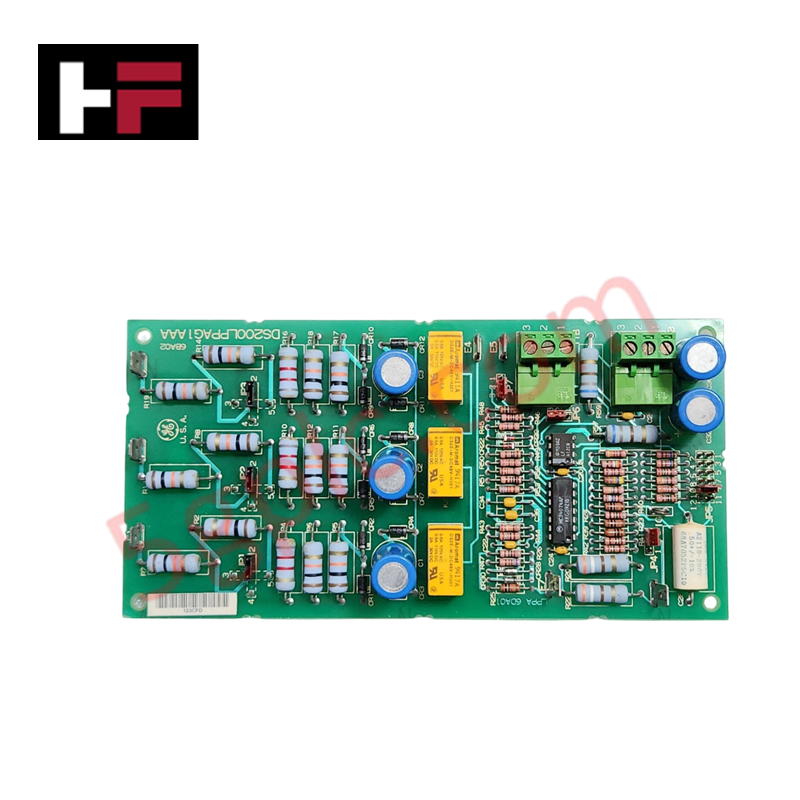

Tarjeta de Protección de Línea GE DS200LPPAG1A

Configurado para la monitorización de líneas eléctricas y aislamiento de fallos en sistemas de control de excitación EX2000, la GE DS200LPPAG1A (Tarjeta de Protección de Línea DS200LPPA) proporciona la ejecución física directa del análisis de líneas de transmisión y la detección de condiciones anormales.

Especificaciones de Hardware

Compatibilidad con Control Industrial y Actualización de Firmware

El DS200LPPAG1A está integrado en el sistema EX2000 para monitorear parámetros de la línea de transmisión, incluyendo estabilidad de voltaje, sobrecorriente y condiciones de cortocircuito. La detección determinista de fallos se logra mediante la monitorización continua de señales analógicas. Cuando se identifican condiciones anormales como fallos línea a tierra o sobrecargas, la tarjeta activa una secuencia de aislamiento, enviando señales para desconectar la línea afectada y proteger el generador y el equipo de la turbina asociado. El módulo soporta la actualización de firmware a través del entorno del sistema operativo QNX Neutrino, asegurando que la lógica de protección se mantenga alineada con los requisitos de control del sistema. La escala de densidad de E/S y la sensibilidad de detección de fallos se calibran mediante siete jumpers a bordo (JP1-JP7), que definen los parámetros de protección y el comportamiento de aislamiento.

Preguntas Frecuentes

P: ¿Se pueden ajustar los jumpers JP1 a JP7 durante la operación de la turbina?

R: No. Cualquier cambio en la configuración de los jumpers para modificar los umbrales de protección o el comportamiento de aislamiento debe realizarse con el sistema desenergizado y la turbina fuera de línea para evitar estados inesperados de señal o disparos del sistema.

P: ¿Cómo se conecta el DS200LPPAG1A con el sistema operativo QNX Neutrino?

R: La tarjeta proporciona señales digitalizadas de estado de fallos que son interpretadas por la plataforma de control basada en QNX Neutrino. Esto permite la monitorización y registro en tiempo real de los fallos de línea detectados por el hardware.

Guías para la Instalación en Campo

1. Asegúrese de que el gabinete de control EX2000 esté desenergizado y todas las fuentes de energía estén aisladas antes de instalar o retirar el módulo para evitar descargas eléctricas.
2. Verifique que la fuente de alimentación de entrada esté dentro del rango de +18 VCC a +32 VCC antes de iniciar el sistema.
3. Conecte los cables de señal en los dos bloques de terminales a bordo de 3 terminales, asegurándose de que las conexiones estén apretadas según los estándares industriales de torque para evitar fallos por contacto de alta resistencia.
4. Realice una prueba diagnóstica en seco después de la instalación para asegurar que la tarjeta de protección comunique correctamente las señales de estado de fallos a la plataforma de control antes de poner la turbina en operación.
