Detalles del producto

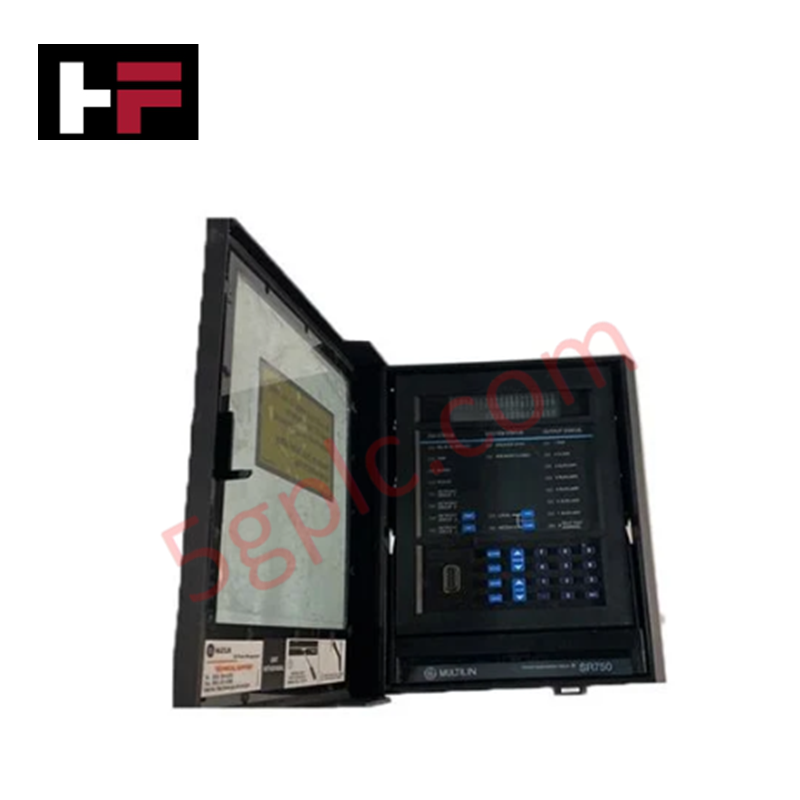

Configurado para la protección de alimentadores, la medición y el control de interruptores en redes de distribución eléctrica, el GE 760-P5-G5-D5-HI-AI-R (760 relé de gestión de alimentadores) proporciona ejecución física/eléctrica directa.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 760-P5-G5-D5-HI-AI-R |
| Marca | GE / General Electric |
| Origen | EE. UU. |
| Peso | 3 kg |
| Dimensiones | 18 cm x 16.5 cm x 21.5 cm |
| Temperatura de funcionamiento | -40 a +70 grados C |
| Consumo de energía | Alimentación de control de 88-300 VCC / 70-265 VCA a 48-62 Hz |
| Entradas de TC | TC de fase de 5 A, TC de secuencia cero y entradas de polarización (MOD009) |
| Entradas analógicas | Compatibilidad con entradas analógicas de transductores para monitorización |
| Precisión de medición | Corriente: +/-0.5%, tensión: +/-0.25%, frecuencia: +/-0.02 Hz |
| Protocolos de comunicación | Modbus TCP/IP, DNP3, Ethernet |
| Sincronización horaria | Compatibilidad con IRIG-B |
| Indicador de estado | LED rojo para indicar el estado de interruptor cerrado |
| Pantalla y carcasa | Pantalla LCD mejorada, revestimiento de conformación opcional |
| Certificaciones | CE, UL |
Velocidad de comunicación del bus del plano posterior y compatibilidad de actualización del firmware
El 760-P5-G5-D5-HI-AI-R se integra directamente en arquitecturas de automatización de subestaciones mediante interfaces Ethernet de alta velocidad compatibles con Modbus TCP/IP y DNP3. Los buses internos del microprocesador proporcionan un muestreo de alta velocidad de corrientes y tensiones analógicas para calcular algoritmos de protección ANSI/IEC/FlexCurve programables sin crear cuellos de botella en el rendimiento. La memoria flash no volátil mantiene las matrices de calibración de parámetros y la compatibilidad de actualización del firmware mediante descargas de red a través del conjunto de software GE EnerVista, lo que garantiza una temporización determinista de las salidas de disparo y el registro de eventos en condiciones de fallas graves.
Preguntas frecuentes
P: ¿Qué rango de fuente de alimentación se requiere para energizar la opción de fuente HI?
R: La fuente de alimentación de control HI funciona en un amplio rango de tensión de 88 a 300 VCC o de 70 a 265 VCA a 48 a 62 Hz.
P: ¿Qué valor nominal de transformador de corriente se requiere para las entradas de TC de fase de esta variante del relé?
R: Los especificadores de configuración P5 y G5 requieren entradas secundarias de transformadores de corriente de fase y de secuencia cero con un valor nominal de 5 A.
P: ¿Cómo se logra la sincronización horaria de alta precisión para la oscilografía y el registro de eventos?
R: El relé admite entradas de hardware IRIG-B dedicadas para sincronizar los registros internos con marca de tiempo con las señales del reloj maestro de la subestación.
Directrices de instalación en campo
- Desenergice todos los circuitos primarios de alta tensión y aísle la alimentación auxiliar de control de CC antes de montar o cablear la unidad de relé.
- Cortocircuite todos los conductores secundarios de los TC en el bloque de pruebas antes de desconectar el cableado de las entradas de corriente para evitar transitorios de alta tensión en circuito abierto.
- Conecte un conductor de tierra desde el perno de tierra del bastidor del panel del relé directamente a la red de tierra de la subestación.
- Dirija las líneas analógicas de baja tensión de los transductores y los cables de comunicación Ethernet por canalizaciones conectadas a tierra independientes, alejadas de los conductores de corriente de CA primaria.
- Apriete todos los tornillos de los terminales del bloque de terminales posterior según los valores especificados por el fabricante para evitar el calentamiento térmico con corrientes de carga plena.
