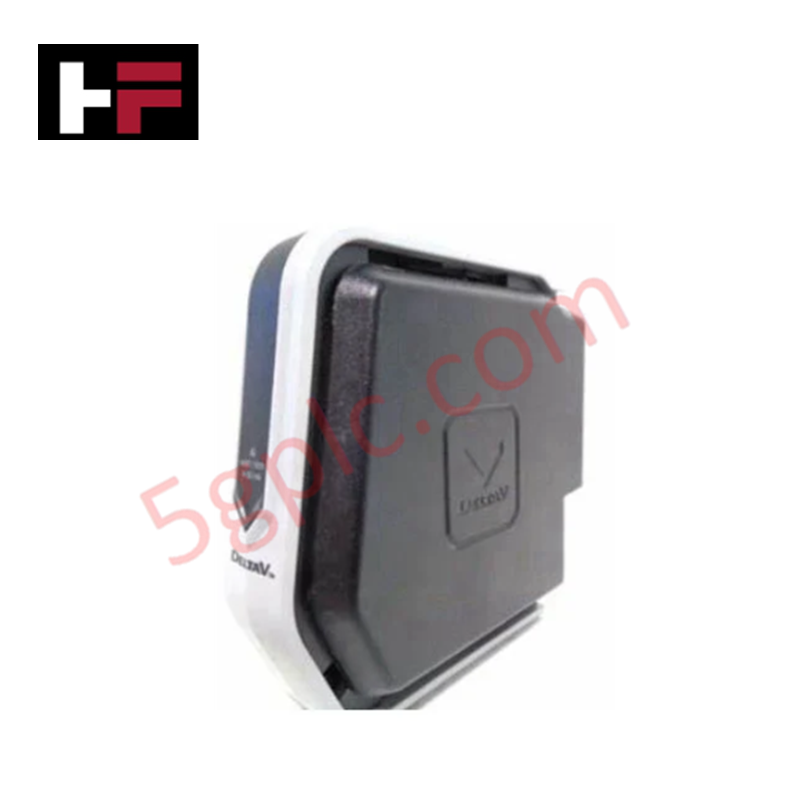

Emerson KJ3243X1-BK1 Tarjeta de interfaz Profibus DP de la serie S

Configurado para la sincronización de campo de alta velocidad en arquitecturas de control distribuido DeltaV, la Emerson KJ3243X1-BK1 (KJ3243X1-BK1 Tarjeta de interfaz Profibus DP) proporciona ejecución física/eléctrica directa. Este módulo de comunicación procesa tramas de datos cíclicos y acíclicos externas de instrumentos de campo remotos, mapeando direcciones de red distribuidas en la configuración localizada del registro del sistema backplane para el acceso del controlador central.

Especificaciones de hardware

Conectividad de campo distribuido Fieldbus

La ejecución mecánica de esta tarjeta de red S-Series utiliza transceptores integrados para controlar las tasas de transporte de datos sobre líneas industriales. La capa de hardware establece conectividad dedicada FOUNDATION Fieldbus / Profibus PA e integración del protocolo Profibus DP mediante barreras de aislamiento localizadas canal a canal. Esta separación electrónica localizada detiene los desplazamientos de potencial a tierra o interferencias electromagnéticas transitorias generadas a lo largo de enlaces de cable externos largos para evitar interferencias cruzadas en bucles de instrumentación paralelos o la corrupción de tramas de comunicación backplane.

Preguntas frecuentes

P: ¿Esta tarjeta de interfaz de comunicación Profibus DP soporta procedimientos de reemplazo en caliente en vivo?

R: Sí. El hardware contiene rutas de seguimiento de limitación de potencia localizadas que permiten la inserción y extracción en línea sin desenergizar el riel portador principal ni interrumpir los módulos de procesamiento paralelos en la red.

P: ¿Cuál es la función mecánica de la configuración de llave designada D3?

R: El perfil de llave mecánica D3 asegura la alineación física con la matriz del bloque terminal correspondiente, bloqueando la conexión de variantes de hardware incompatibles para evitar la destrucción de la interfaz.

Guías de instalación en campo

• Alineación de la pista portadora: Coloque las guías de interfaz del módulo directamente sobre la ranura prevista de la base portadora S-Series. Aplique una fuerza constante hacia abajo hasta que los clips de retención integrados se bloqueen en los rieles de la pista.

• Terminación del cable de red: Conecte las líneas del cable Profibus de par trenzado blindado al bloque terminal correspondiente. Apriete todos los tornillos de conexión hasta los límites estándar para evitar pérdidas por reflexión de señal debido a alta resistencia de contacto.

• Matriz de puesta a tierra del blindaje: Conecte a tierra todas las capas de blindaje del cable de comunicación en la barra común de tierra del panel de marshalling centralizado. Esta configuración de puesta a tierra en un solo punto suprime la propagación de ruido de modo común externo a través de los canales de datos.

• Mantenimiento de terminación del bus: Verifique que las resistencias de terminación activas de la red estén activadas estrictamente en el primer y último nodo físico del diseño del bus para asegurar una impedancia estable de la línea de transmisión.
