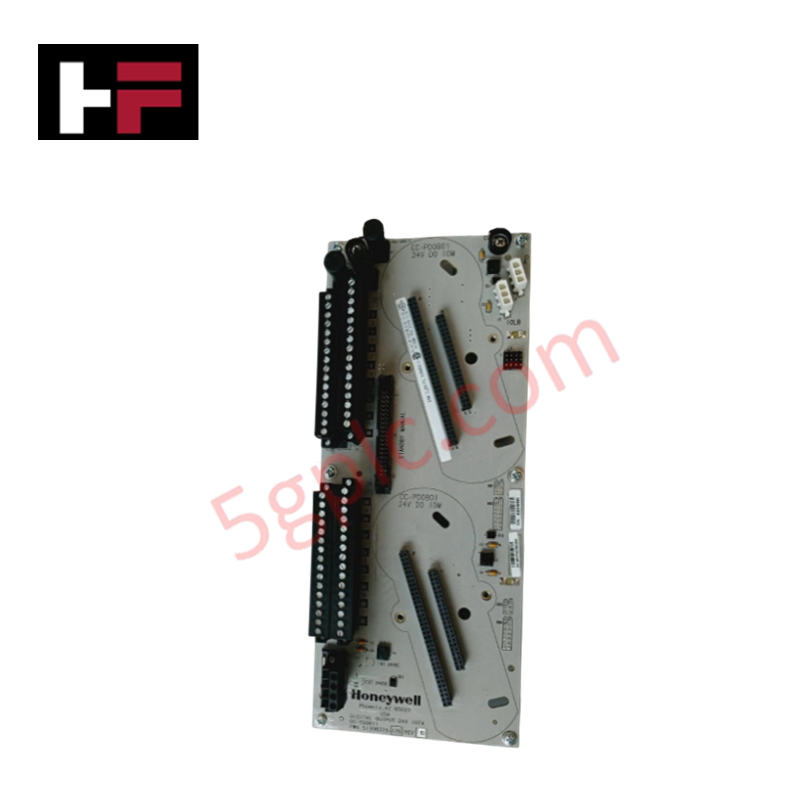

Tarjeta de control IOTA de puerta de enlace Profibus Honeywell CC-TP0X01

El Honeywell CC-TP0X01, también catalogado como la tarjeta de control IOTA de puerta de enlace Profibus CC-TP0X01, funciona como un componente de hardware dedicado para la integración de redes de campo Profibus DP en los sistemas Honeywell Experion PKS y los controladores C300. Traduce las tramas de datos cíclicos Profibus DP al bus interno del controlador, estableciendo una comunicación bidireccional entre la instrumentación de campo y el backplane del DCS. El conjunto incorpora transceptores de capa física con aislamiento galvánico para mantener la integridad de la señal en redes de campo distribuidas.

Especificaciones del hardware

Diagnóstico del control de procesos y de la puerta de enlace Fieldbus

El CC-TP0X01 proporciona aislamiento entre canales en los canales de comunicación Profibus DP y las interfaces lógicas del backplane. Optimizado para la integración de arquitecturas de campo FOUNDATION Fieldbus y Profibus PA/DP de alta densidad, el hardware de la puerta de enlace evita que las corrientes de bucle de tierra interfieran con la transmisión de tramas de datos serie. La lógica de diagnóstico interna supervisa continuamente los errores de las tramas de telegramas, la sincronización de la velocidad en baudios y los niveles de tensión de los transceptores de campo, y activa indicadores de fallo del bus en el subsistema de diagnóstico de Experion PKS cuando se degrada la señal.

Preguntas frecuentes

P: ¿Admite el CC-TP0X01 la inserción y extracción en línea (intercambio en caliente) en entornos Class I, Division 2?

R: El intercambio en caliente en ubicaciones peligrosas requiere el estricto cumplimiento de las directrices de cableado de campo no incendiario. El personal de mantenimiento debe asegurarse de que la atmósfera local esté libre de concentraciones de gas inflamable antes de extraer o insertar la tarjeta en el chasis portador.

P: ¿Cómo se gestiona la terminación del bus RS485 en la interfaz Profibus DP de esta tarjeta?

R: La terminación del segmento de red Profibus DP debe aplicarse externamente en ambos extremos físicos del troncal de cable RS485 mediante bloques de terminación activos aprobados o conectores DB9 estándar con redes de resistencias de terminación integradas.

Directrices de instalación en campo

• Montaje IOTA: Monte el conjunto en el riel portador estándar Series-C y asegúrese de que los pestillos mecánicos de retención encajen firmemente para conservar la alineación de los pines del conector del backplane.
• Conformidad para áreas peligrosas: Verifique que todo el cableado de campo conectado y los sellos de la envolvente cumplan las normas de instalación Class I, Div 2 / Zone 2 antes de aplicar la alimentación del sistema de 24 VDC.
• Blindaje del cable Profibus: Conecte el conductor de drenaje del blindaje del cable Profibus DP a la barra de tierra del armario designada, de baja impedancia, para garantizar inmunidad EMC de alta frecuencia.
• Configuración de la velocidad en baudios: Asegúrese de que todos los nodos esclavos del segmento de red Profibus DP estén configurados para coincidir con la velocidad de comunicación del maestro establecida en el software del sistema Experion PKS C300.
