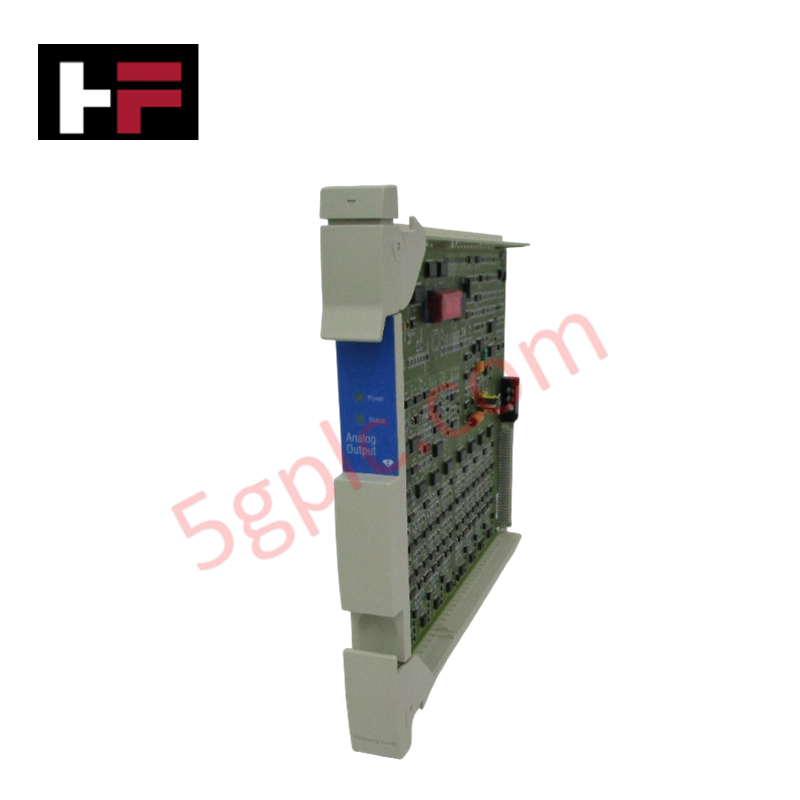

51309125-175 Honeywell Analogausgangsmodul51309125-175 Honeywell Analogausgangsmodul51309125-175 Honeywell Analogausgangsmodul
51309125-175 Honeywell Analogausgangsmodul
51309125-175 Honeywell Analogausgangsmodul
51309125-175 Honeywell Analogausgangsmodul

51309125-175 Honeywell Analogausgangsmodul


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : 51309125-175

PRODUKTTYP : Analoge Ausgangsmodule

PRODUKTHERSTELLER : Honeywell


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das Honeywell 51309125-175, auch katalogisiert als das 51309125-175 Analogausgangsmodul, fungiert als dedizierte Hardwarekomponente für hochpräzise Feldgerätemodulation innerhalb von Honeywell verteilten Steuerungsnetzwerken. Die Einheit wandelt interne digitale Steuerbefehle in physische Mehrkanal-Analogsignale um, um elektrische Aktuatoren, Stellventile und variable Endschleifen anzusteuern.

Hardware-Spezifikationen

Parameter Spezifikation
Modell 51309125-175
Marke Honeywell
Serie / Modultyp Experion DCS / Analogausgangsmodule
Herkunft Vereinigte Staaten
Gewicht 0,25 kg
Abmessungen Standard-Rack-Mount-Modulgröße
Betriebstemperatur -40 bis +85 °C
Stromverbrauch 24 VDC nominale Systemspannung
Ausgangskanäle 16 Kanäle
Ausgangssignalbereich 0-10 VDC oder 4-20 mA
Auflösung 12 Bit
Genauigkeit +/-0,05 %
Feuchtigkeitsbereich 5 % bis 95 % nicht kondensierend
Montageart Rackmontage

4-20 mA HART-Schleifenprotokoll und Kanal-zu-Kanal-Isolation

Die Hardware-Infrastruktur des Moduls 51309125-175 integriert fortschrittliche galvanische Kanal-zu-Kanal-Isolationsschaltungen, um Gleichtaktstörungen über alle 16 Treiberpfade zu minimieren. Diese elektrische Trennung verhindert, dass Erdschleifenströme verzerrte Harmonische in benachbarte Instrumentenleitungen einspeisen. Durch die Implementierung dedizierter interner Leiterbahnfilterung erhält das Modul eine präzise 4-20 mA HART-Schleifenprotokoll-Signalstruktur aufrecht, wodurch hochfrequente digitale Sekundärvariablen ohne Signalverschlechterung oder Übersprechen auf den analogen Steuerstrom aufmoduliert werden können.

Häufig gestellte Fragen

F: Wie gewährleistet das 51309125-175 die Kanal-zu-Kanal-Isolation bei einem Kurzschluss in der externen Feldverdrahtung?

A: Jeder einzelne Ausgangskanal ist mit unabhängigen Optokopplern und strombegrenzenden Schleifen ausgestattet. Ein Kurzschluss auf der Feldseite an einem Klemmenblock begrenzt die Fehlerenergie auf diese einzelne Schleife und verhindert so thermische Überlastungen oder Spannungsabfälle, die auf benachbarte Kanäle oder den Haupt-Backplane-Bus übertragen werden könnten.

F: Kann die Ausgangskonfiguration während des laufenden Betriebs von 4-20 mA auf 0-10 VDC umgeschaltet werden?

A: Nein. Die Signal-Konfigurationseinstellungen müssen während der Offline-Softwarekonfiguration und des Flash-Ladevorgangs definiert werden. Ein dynamisches Umschalten der Hardware während des Live-Betriebs ist untersagt, um Signaltransienten zu vermeiden, die angeschlossene Feldaktuatoren destabilisieren könnten.

Feldinstallationsrichtlinien

  1. Einsetzen des Gehäuses: Setzen Sie das Modul in den vorgesehenen Rack-Slot entlang der physischen Führungskanäle ein. Drücken Sie fest, bis die hinteren Steckverbinder vollständig mit dem Backplane-Bus verbunden sind, und sichern Sie dann die Gehäuseschrauben.
  2. Trennung der Klemmenverdrahtung: Schließen Sie die Feldaktuatorschleifen an die Klemmenmatrix an. Führen Sie diese Niederspannungs-Analogleitungen fern von Wechselstromleitungen und Motoranlaufverdrahtungen, um die Genauigkeit von +/-0,05 % des Moduls zu erhalten.
  3. Abschirmungserdung: Schließen Sie die externen Kabelabschirmungen an die vorgesehene Erdungsschiene im Schaltschrank mit einer Einzelpunkt-Erdung an. Vermeiden Sie das Erdung beider Enden der Abschirmung, um Erdschleifen-Spannungen zu eliminieren.
  4. Thermische Überwachungsgrenzen: Stellen Sie sicher, dass die Umgebungstemperatur im Rack den Grenzwert von +85 °C nicht überschreitet. Sorgen Sie für mindestens 45 mm ungehinderte Belüftung über dem Modulgehäuse, um eine passive Wärmeabfuhr zu ermöglichen.

Zusätzliche Informationen

  • 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
  • 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
  • 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
  • Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
  • Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
  • Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
