Produktdetails

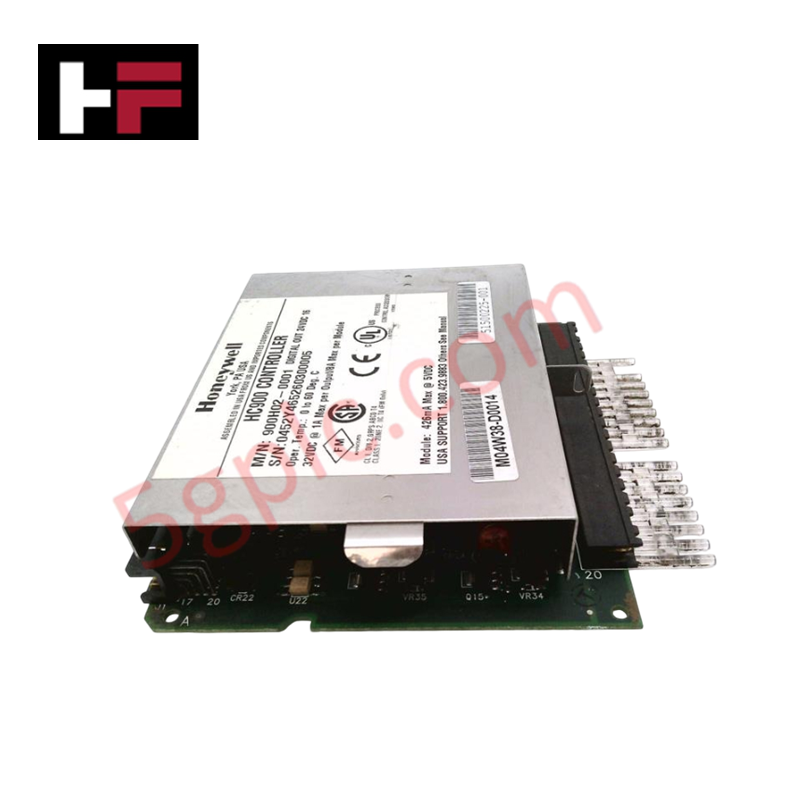

Konfiguriert für hochdichte diskrete Signalumschaltung in HC900-Steuerungsnetzwerken bietet das Honeywell 900H02-0001 (900H02 Digitalausgangsmodul) eine direkte physikalisch/elektrische Ausführung. Das Modul steuert externe Lasten von 24 VDC bis 32 VDC über Halbleiterschaltkanäle basierend auf internen Prozessorzuständen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 900H02-0001 |
| Marke | Honeywell |
| Serie / Modultyp | HC900 / Digitalausgangsmodul |
| Herkunft | USA |
| Gewicht | 0,35 lbs (0,16 kg) |
| Abmessungen | Standard HC900-Chassis-Steckplatzzuordnung |
| Betriebstemperatur | 0 bis 60 °C |
| Stromverbrauch | Maximal 426 mA bei 5 VDC internem Backplane-Verbrauch |
| Ausgangskanäle | 16 diskrete Ausgänge |
| Maximale Spannung | 32 VDC |
| Maximale Stromstärke | 1 A pro Kanal / 8 A maximal pro Modul |
Kanäle untereinander Isolation und Schleifenintegrität
Das elektrische Design des 900H02-0001 verfügt über strenge galvanische Kanal-zu-Kanal-Isolationszonen sowie eine optische Barriere zwischen der internen Logikschaltung und der 32 VDC-Feldseite. Diese physikalische Konfiguration verhindert die Ausbreitung von Gleichtaktstörungen und Erdschleifenströmen, die elektrische Anomalien in benachbarte 4-20 mA HART-Schleifenprotokollleitungen oder Niederspannungs-Analog-Eingänge auf demselben Rückwandträger einspeisen könnten. Induktive Überspannungsunterdrückungsnetzwerke sind mit den Schaltelementen gekoppelt, um Hochspannungs-Rückkopplungsspitzen durch zusammenbrechende Magnetfelder in Magnetspulen zu filtern.
Häufig gestellte Fragen
F: Unterstützt das 900H02-0001-Modul das heiße Ein- und Ausstecken während der aktiven Rack-Verarbeitung?
A: Nein. Das Entfernen oder Einsetzen des Moduls bei eingeschaltetem HC900-Backplane kann transiente elektrische Störungen auf dem gemeinsamen Bus verursachen, was zu internen Kommunikationsfehlern oder unsicheren Ausfällen benachbarter Kanäle führt.
F: Was sind die Strombelastungsgrenzen des Backplanes beim Einsatz mehrerer 900H02-0001-Module in einem einzelnen Rack?
A: Jedes Modul zieht maximal 426 mA vom 5 VDC-Logikversorgungsanschluss. Der Gesamtverbrauch des Racks muss gegen die Bewertung des primären Netzteils berechnet werden, um Überstromabschaltungen zu vermeiden.
Feldinstallationsrichtlinien
- Einsetzen in den Chassis-Steckplatz: Richten Sie die Modul-Leiterplatte an den oberen und unteren Kunststoffführungen im vorgesehenen Steckplatz aus. Schieben Sie die Baugruppe gerade in das Backplane, bis die Schnittstellenstifte sicher einrasten.
- Feldverdrahtungs-Routing-Beschränkungen: Trennen Sie alle VDC-diskreten Ausgangsschleifen von Hochspannungs-Wechselstrompfaden und Motorleitungen mit variabler Frequenz innerhalb der Kabelkanäle, um Übersprechen zu verhindern.
- Externe Sicherungszuordnung: Installieren Sie Hochgeschwindigkeits-Überstrombegrenzungssicherungen auf der Feldversorgungsseite für jeden Kanalblock, um dauerhafte Modulüberlastungen über das absolute physikalische Limit von 8 A zu verhindern.
- Schirm- und Erdungskontinuität: Schließen Sie externe Kabelabschirmungen und interne Bezugserdungspfade an die einheitliche Gehäuseerdungsschiene an, bevor Sie die Moduleingangskanäle mit Strom versorgen.
