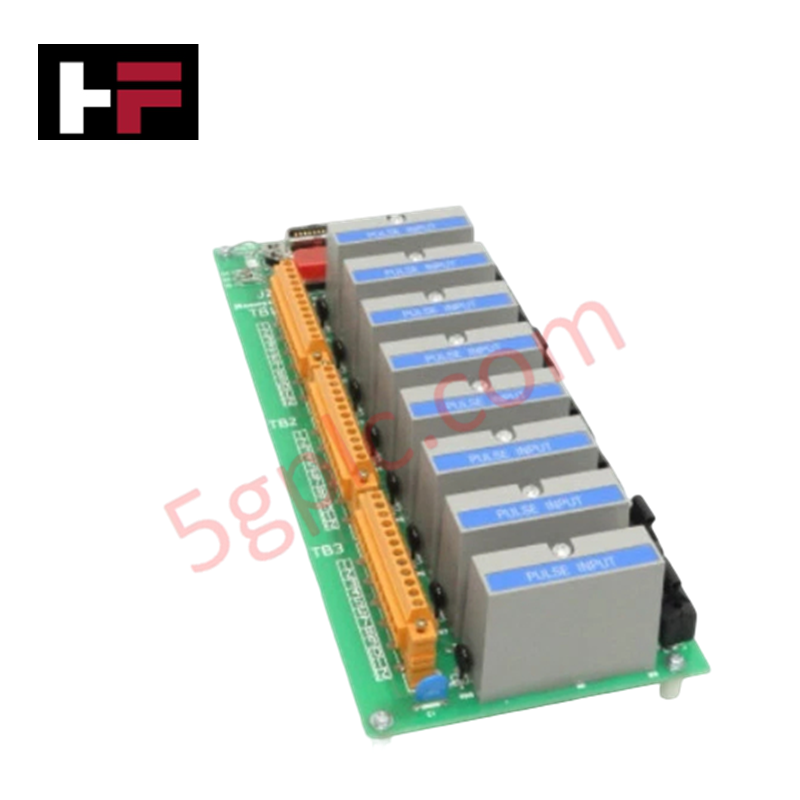

Honeywell 51304084-175 MC-TPIX12 Impuls-Eingangsmodul

Das Honeywell 51304084-175, auch als MC-TPIX12 Puls-Eingangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Hochgeschwindigkeits-Pulseingangsverarbeitung in industriellen Automatisierungssteuerungssystemen. Es ist so konfiguriert, dass es direkt mit Feldpulssendern verbunden wird, erfasst Frequenz und Zählungen über mehrere unabhängige Kanäle und wandelt schnelle Spannungszustandswechsel in interne digitale Datenregister mit hohen Datenübertragungsraten um.

Hardware-Spezifikationen

Kanäle-zu-Kanal-Isolation und Pulsverarbeitung

Das Honeywell 51304084-175 verfügt über eine hardwarebasierte elektronische Verarbeitung zur Auswertung von Eingangssignalen im Bereich von 0-30 VDC mit einer festgelegten Eingangsempfindlichkeitsschwelle von 0,5 V. Die Verarbeitungsschaltung nutzt integrierte Kanal-zu-Kanal-Isolationsmatrizen, um elektromagnetische Störungen zu minimieren und Gleichtaktspannungsdifferenzen zwischen isolierten Feldgeräten zu eliminieren. Die Eingänge können eine minimale Pulsbreite von 10 µs bis zu einer maximalen Eingangsfrequenz von 10 kHz verarbeiten, filtern kontinuierlich hochfrequentes Rauschen, während die interne Kommunikationsschnittstelle verarbeitete Messwerte über den lokalen Bus mit einer synchronen Datenrate von 12 Mbps überträgt.

Häufig gestellte Fragen

F: Was sind die Folgen, wenn die Eingangs-Pulsbreite unter die Grenze von 10 µs fällt?

A: Pulse mit einer Dauer von weniger als 10 µs liegen außerhalb der Erkennungsschwelle der Eingangsfilterung. Dies führt dazu, dass der interne Zähler den Übergangsereignis nicht erfasst, was zu Zählverlusten und ungenauen Totalisierungswerten im Master-Controller führt.

F: Wie verwaltet das Modul Spannungstransienten auf den 0-30 VDC-Feldverdrahtungsleitungen?

A: Jeder Kanal des MC-TPIX12 ist mit physischem Überspannungsschutz und Kanal-zu-Kanal-Isolationsnetzwerken ausgestattet. Diese Unterkomponenten begrenzen transient auftretende Spannungsspitzen und beschränken Fehlerströme, wodurch die interne 12 Mbps-Verarbeitungselektronik vor zerstörerischen elektrischen Überspannungen geschützt wird.

Feldinstallationsrichtlinien

1. DIN-Schienenmontage: Befestigen Sie das Modulgehäuse im vorgesehenen Trägerrahmen oder an einer Standard-35-mm-DIN-Schiene. Stellen Sie sicher, dass die oberen und unteren Lüftungsöffnungen frei sind, um eine passive Konvektionsluftzirkulation innerhalb des spezifizierten Betriebstemperaturbereichs von -25 bis +65 °C zu gewährleisten.
2. Signalanschlussverdrahtung: Verbinden Sie die Signalleitungen des Pulssenders mit den Klemmenblöcken unter Verwendung von verdrillten Adernpaaren. Achten Sie darauf, dass die Abisolierlänge 10 mm nicht überschreitet, um versehentlichen Kontakt zwischen benachbarten Kanälen zu vermeiden.
3. Abschirmungsprotokolle: Schließen Sie den Schirmleiter des Feldgerätekabels am dafür vorgesehenen Erdungspunkt des Gehäuses an. Die Abschirmung darf auf der Seite des Feldsensors nicht geerdet werden, um die Entstehung parasitärer Erdschleifen zu verhindern, die die 0,5 V Eingangsempfindlichkeit beeinträchtigen könnten.
4. Mechanische Verriegelungsprüfung: Überprüfen Sie vor der Inbetriebnahme, dass die integrierten strukturellen Haltemechanismen des Moduls vollständig eingerastet sind, um eine elektrische Kontaktierung über die Schnittstellen-Backplane auch bei 2 g Vibration sicherzustellen.
